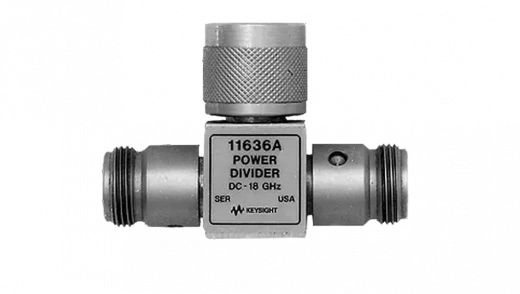

Keysight 11636A Делитель мощности, DC до 18 ГГц

Улучшенное измерение местоположения неисправностей

Keysight 11636A — делитель напряжения тока до 18 ГГц, предназначенный для прямого деления напряжения. Отличное согласие импеданса всех трех портов подтверждает обнаружение неисправностей за счет повторных сообщений. Для широкополосных сравнительных измерений рекомендуется использовать скалярного векторного анализатора цепей Keysight 8757.

Радиочастотные характеристики 11636A

• Максимальный КСВ: 1,35
• Вносимые потери: 6,0 дБ типично
• Максимальное отслеживание амплитуды: 0,5 дБ
• Максимальное отслеживание фазы: типично 2 градуса

Преимущества товара 11636A:

• Широкий диапазон рабочих частот: Поддержка частот от DC до 18 GHz позволяет использовать один делитель мощности для множества приложений, охватывающих различные стандарты связи, радиолокации и измерительные задачи в данном частотном диапазоне.
• Отличное отслеживание амплитуды (обычно менее 0,4 децибел) и фазы (обычно менее ±4 градусов) гарантирует минимальные погрешности при разделении или объединении данных, что критически важно для прецизионных измерений и испытаний.
• Превосходное согласование импеданса: Низкий коэффициент стоячей волны (SWR), как правило, не превышающий 1,35 на частоте 18 GHz, обеспечивает минимальные отражения сигнала и потери мощности, способствуя оптимальной передаче энергии и повышению точности измерений.
• Keysight 11636A является двунаправленным устройством и может эффективно использоваться как для деления мощности входного сигнала на два выходных порта, так и для объединения двух входных сигналов в один выходной порт.
• Повышение эффективности измерительных систем: Благодаря своим высоким техническим характеристикам, данный делитель мощности минимизирует вносимые потери и искажения в измерительных трактах, что способствует получению более точных и достоверных результатов измерений.
• Надежность и долговечность от мирового лидера: Продукция Keysight Technologies известна своим высоким качеством изготовления и долгим сроком службы, что обеспечивает надежную и стабильную работу делителя мощности 11636A на протяжении всего периода эксплуатации.

Комплектация 11636A:

• Делитель мощности Keysight 11636A.
• Руководство пользователя (краткое).

Применение 11636A:

• Тестирование и измерения в области телекоммуникаций: Разделение сигналов для одновременного анализа различных параметров телекоммуникационного оборудования, таких как мощность, спектр и характеристики модуляции.
• Калибровка радиочастотного и микроволнового измерительного оборудования: Использование в качестве эталонного делителя мощности при калибровке анализаторов спектра, сетевых анализаторов, генераторов сигналов и других измерительных приборов.
• Разработка и тестирование радиолокационных систем: Деление и объединение сигналов в радиолокационных приложениях для анализа характеристик принимаемых и передаваемых сигналов.
• Научно-исследовательские и опытно-конструкторские работы (НИОКР) в области радиоэлектроники: Использование в лабораторных условиях для создания тестовых стендов, моделирования радиочастотных трактов и проведения экспериментов с различными радиочастотными компонентами и системами.
• Производственное тестирование радиоэлектронной аппаратуры: Интеграция в автоматизированные тестовые системы для контроля качества и проверки параметров выпускаемой продукции в диапазоне до 18 GHz.
• Измерения интермодуляционных искажений (IMD): Объединение двух или более сигналов для подачи на тестируемое устройство с целью анализа возникающих нелинейных искажений.
