КБ ЭЛАКС СКМ-21 ("Базовый") — многофункциональный анализатор НЧ-сигналов (акустических, вибрационных, электрических) с USB-подключением. Частотные диапазоны: 10-20000 Гц, при измерении уровня звукового давления от 31,5 до 12500 Гц, при измерении виброускорения от 20 до 12500 Гц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Многофункциональный анализатор низкочастотных сигналов СКМ-21 (Комплект Базовый)
Назначение СКМ-21
Многофункциональный анализатор низкочастотных сигналов СКМ-21 предназначен для оценки параметров акустических, вибрационных и маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.
Анализатор СКМ-21 рассчитан на использование в автоматизированных комплексах оценки эффективности защиты речевой информации.
Основные функции СКМ-21
Анализатор СКМ-21 позволяет проводить:
- Измерение уровня напряжения переменного тока.
- Измерение силы переменного тока с использованием НЧ токосъемников.
- Измерение уровня звукового давления.
- Измерение уровня виброускорения.
Комплектация СКМ-21
В стандартную комплектацию многофункционального анализатора низкочастотных сигналов КБ ЭЛАКС СКМ-21 (комплект Базовый) входят:
| Наименование оборудования | Наименование комплекта поставки | ||
|---|---|---|---|
| «Базовый» | 21.1 | 21.2 | |

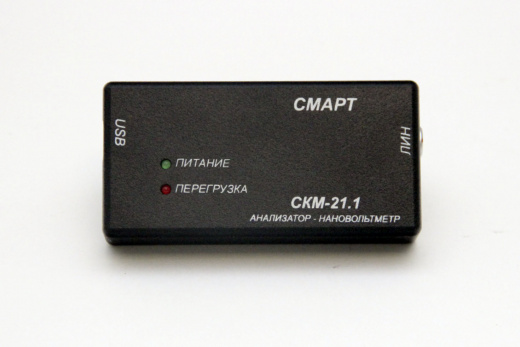

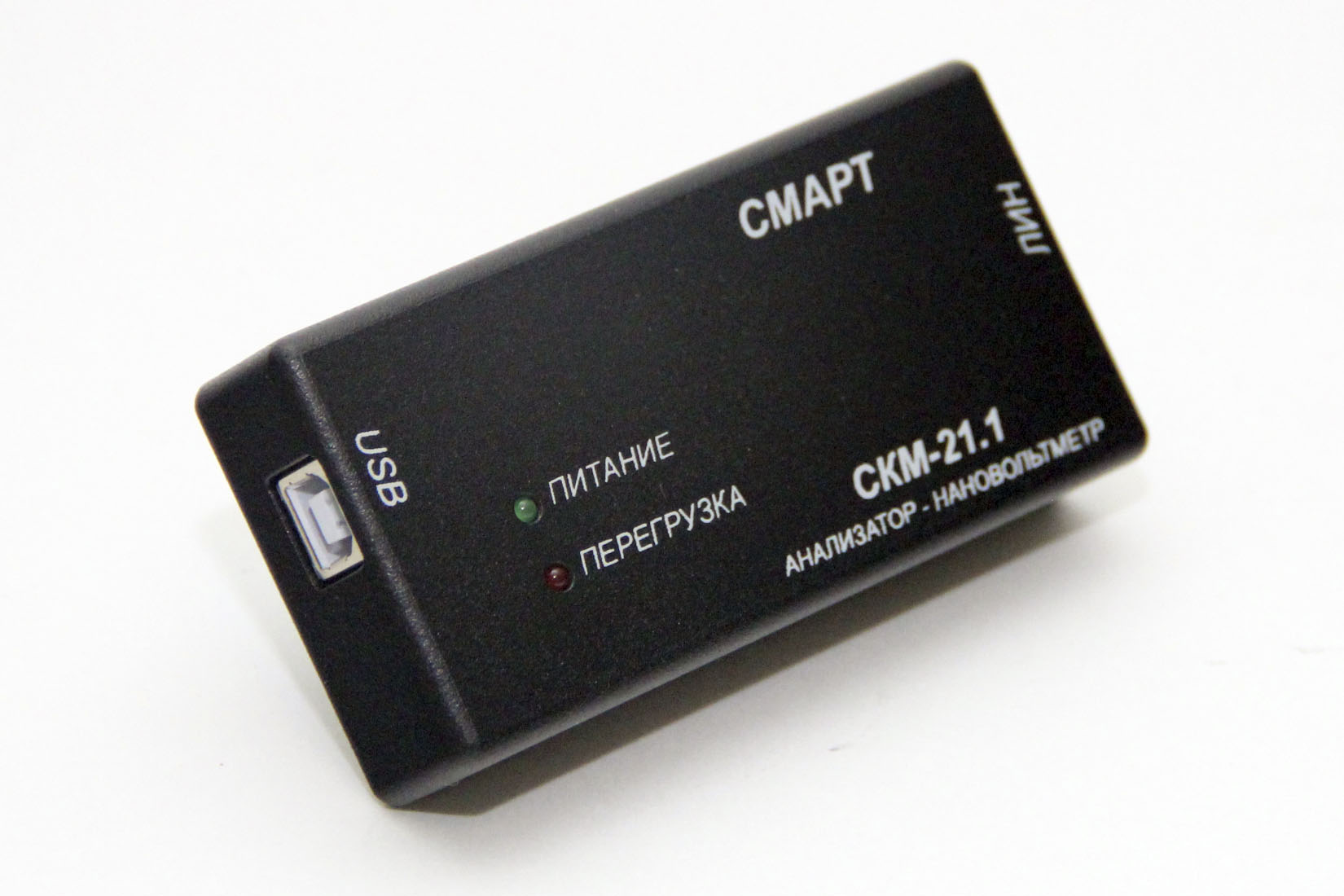

| Блок измерительный СКМ-21.1 | + | + | - |
| Блок измерительный СКМ-21.2 | + | - | + |

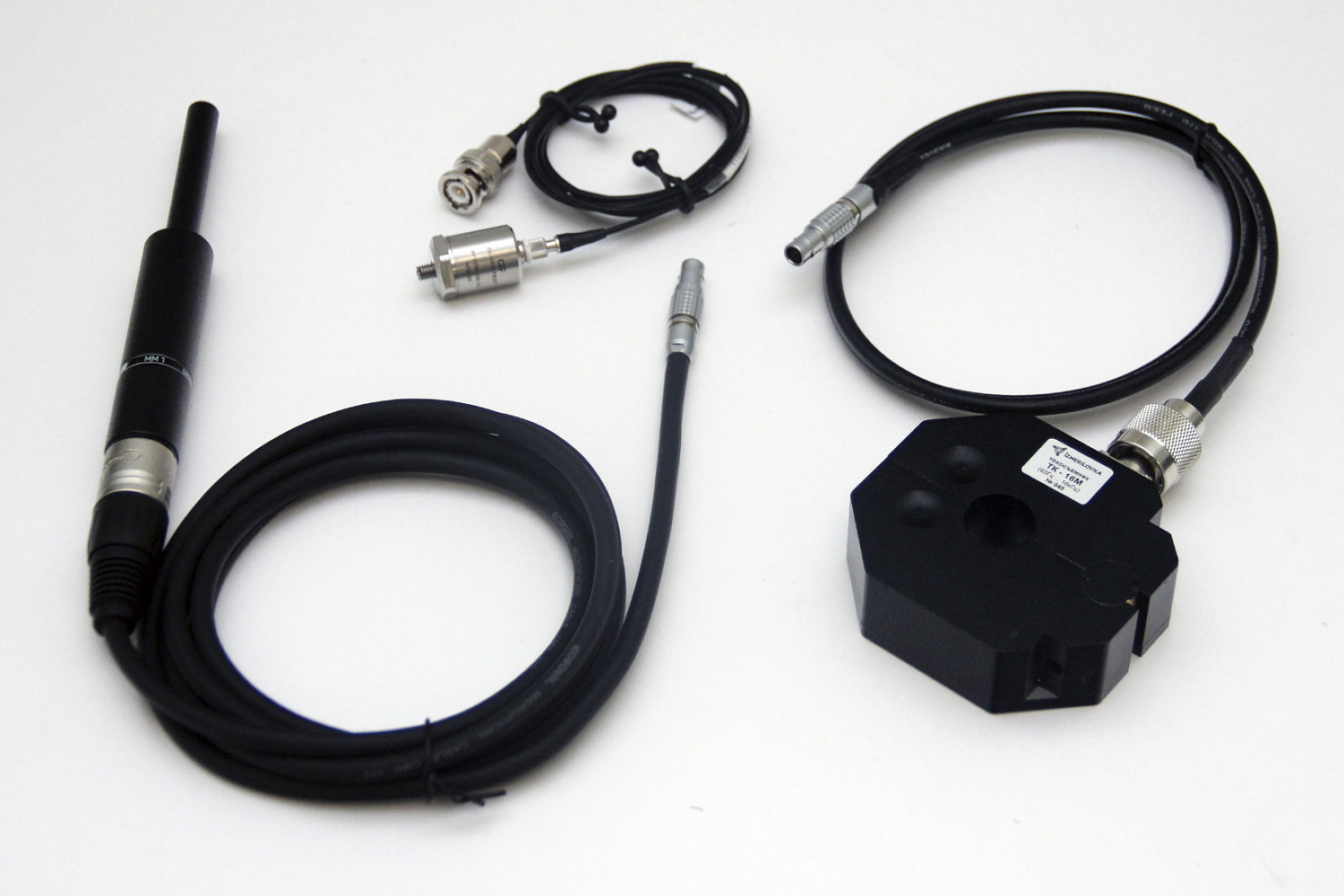

| Измерительный микрофон с кабелем | + | - | + |
| Измерительный акселерометр с кабелем | + | - | + |
| Измерительный токосъемник | + | + | - |

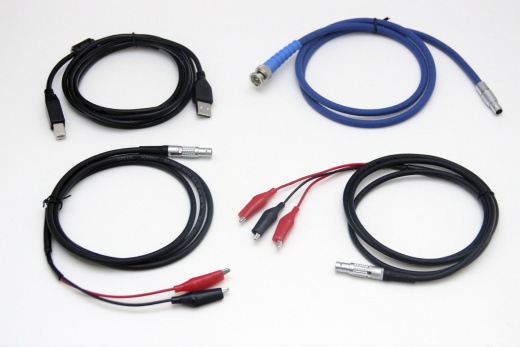

| Кабель подключения блоков СКМ21.1, СКМ-21.2 к USB порту ПЭВМ | + | + | + |
| Универсальный кабель пьезоэлектрик LEMO-BNC блока СКМ-21.1 | + | + | - |
| Гальванический контакт подключения несимметричных линий к блоку СКМ-21.1 | + | + | - |
| Гальванический контакт подключения симметричных линий к блоку СКМ-21.1 | + | + | - |
| Т-коннектор для подключения к разъему BNC | + | + | - |
| Заглушка на разъем BNC с сопротивлением 50 Ом | + | + | - |
| Заглушка на разъем BNC с сопротивлением 600 Ом | + | + | - |
| Программное обеспечение «СКМ-2ПО» на флеш-накопителе или CD-диске | + | + | + |
| Руководство по эксплуатации | + | + | + |
| Методика поверки | + | + | + |
Технические характеристики СКМ-21
| Наименование характеристики | Описание |
|---|---|
| Режим работы | - централизованный (по шине USB ПЭВМ) |
| Виды анализа |
- спектральный анализ с разрешением до 1 Гц; - октавный анализ; - 1/3-октавный анализ |
| Количество независимых каналов | 2 |
|
Назначение канала «ЛИН» блока СКМ 21.1 |
- измерение уровня напряжения переменного тока [В]; - измерение силы переменного тока [А] с использованием НЧ токосъемников; - измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн |
| Назначение канала «МИК» блока СКМ 21.2 |
- измерение уровня звукового давления [Па] |
|
Назначение канала «АКС» блока СКМ 21.2 |
- измерение уровня вибрускорения [м/с2] - измерение динамических усилий (переменой силы) [Н] |
| При измерении напряжения переменного тока | |
| Диапазон рабочих частот, Гц | от 10 до 20 000 |
| Диапазон измерений, В | от 2 * 10⁻⁵ до 4 |
| Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более | 0,5 |
| При измерении силы переменного тока | |
| Диапазон рабочих частот, Гц | от 63 до 16000 |
| Коэффициент калибровки в диапазоне рабочих частот, Е (Ом-1) | от 15 до 40 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ± 2 |
| При измерении уровня звукового давления | |
| Диапазон рабочих частот, Гц | от 31,5 до 12500 |
| Диапазон измерений, дБ | от 20 до 120 |
| Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа | ± 0,7 |
| Неравномерность амплитудной характеристики при измерении звукового давления, дБ | ± 1,1 |
| При измерении виброускорения | |
| Диапазон рабочих частот, Гц | от 20 до 12500 |
| Диапазон измерений, м/с2 | от 5,6*10⁻⁶ до 31,6 |
| Пределы допускаемой относительной погрешности измерения виброускорения, %: | ± 3; |
| - в диапазоне частот от 20 до 800 Гц | ± 4; |
| - в диапазоне частот от 800 до 2000 Гц | ± 9 |
| - в диапазоне частот от 2000 до 12500 Гц | |
| Частотностная характеристика каналов | ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008) |
| Дополнительные характеристики измерения: | |
| - звукового давления |
дБ отн. 20мкПа или мПа; |
| - виброускорения |
дБ отн. 10-6 м/с2 или м/с2; |
| - напряжения переменного тока |
дБ отн. 10-6 В или мВ; |
| - силы переменного тока |
дБ отн. 10-6 А или мА |
| Значения коэффициентов усиления синтеза: |
|
| - канала «МИК», дБ |
0; 20; 40; 60; 80; |
| - канала «АКС», дБ |
0; 20; 40; 60; 80 |
| - канала «ЛИН», дБ | -10; 20; 40; 60; 80 |
| Входное сопротивление: |
|
| - канала «МИК» |
100 кОм; |
| - канала «АКС» |
20 кОм; |
| - канала «ЛИН» | 500 кОм |
| Интерфейс работы с ПЭВМ | USB2.0 |
| Электропитание | от USB порта ПЭВМ |
| Потребляемая мощность каждым из блоков | не более 0,8 Вт |
| Рабочие условия эксплуатации: | от плюс 10° до плюс 30° C; |
| - диапазон рабочих температур; |
|
| - относительная влажность; |
до 80% при 25° С; |
| - атмосферное давление | от 84 до 106,7 кПа |
| Габариты блока СКМ-21.1 | 100х50х25 мм |
| Габариты блока СКМ-21.2 | 100х70х25 мм |
| Масса блока СКМ-21.1 | не более 0,15 кг |
|
Масса блока СКМ-21.2 |
не более 0,2 кг |
