Векторный генератор сигналов Xiansheng Technology XS-VSG-01 — это высокоточный инструмент с диапазоном частот от 100 кГц до 40 ГГц, поддерживающий универсальные форматы цифровой модуляции и имитацию радарных сигналов.
Информация по заказу: модель XS-VSG-01 оснащена опциями CHA020, BWA01, EPN01. Работает с диапазоном частот от 100 кГц до 20 ГГц, расширение внутренней полосы модуляции канала А до 200 МГц и снижение фазовых шумов.

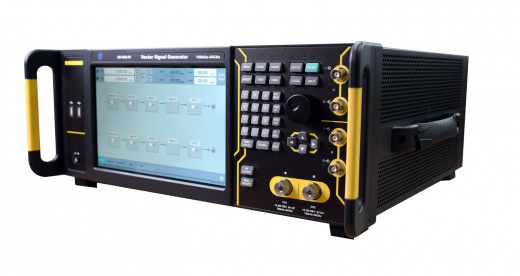

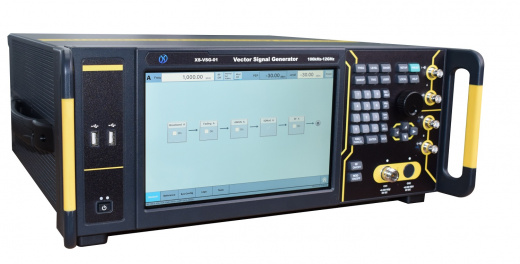

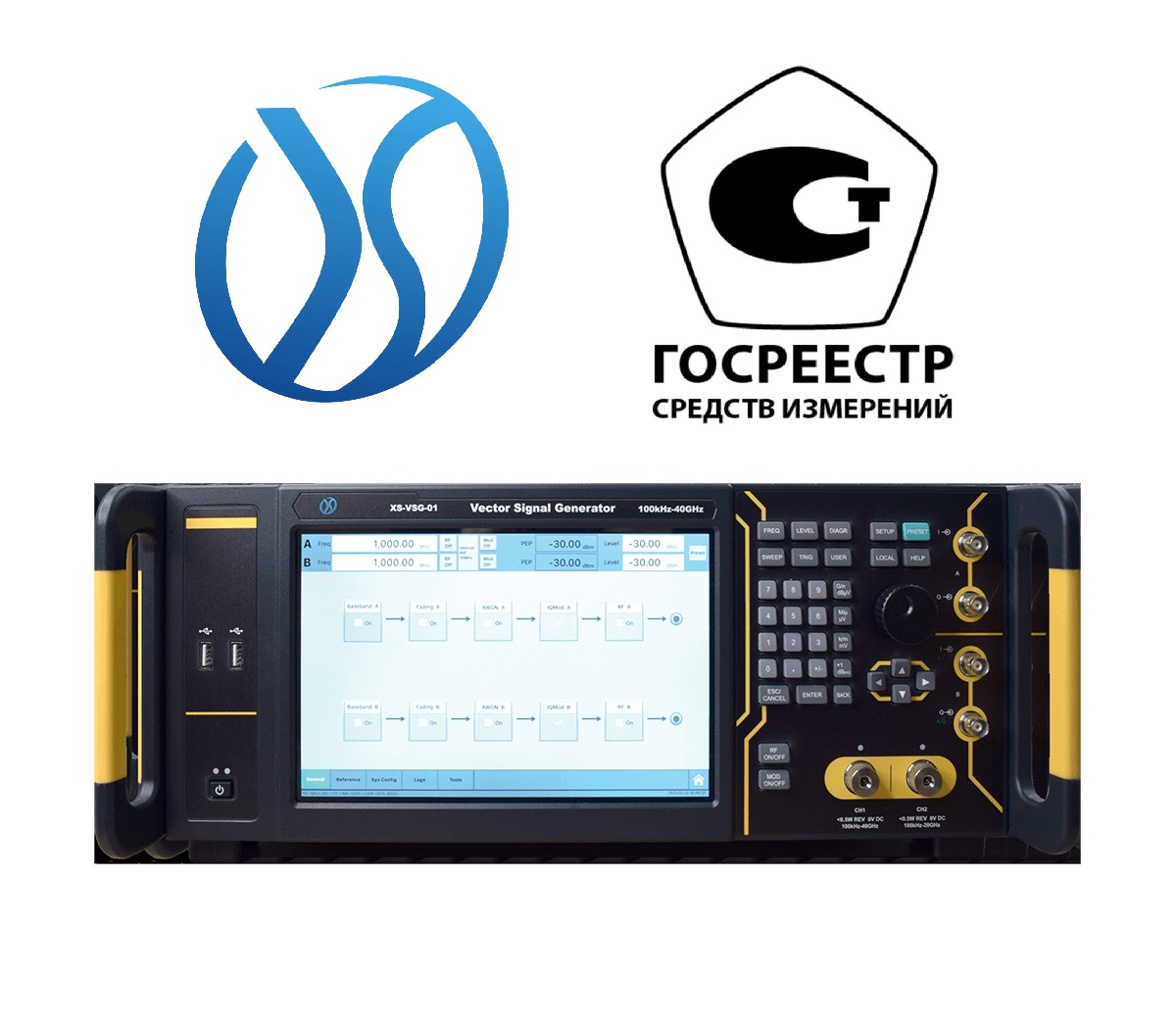

Векторный генератор сигналов Xiansheng Technology XS-VSG-01
Генератор сигналов XS-VSG-01 от Xiansheng Technology — это высокопроизводительное и универсальное решение для профессионалов, работающих в области телекоммуникаций, радиолокации, аэрокосмической промышленности и других смежных областях. Этот генератор отличается широким спектром функциональных возможностей и высокой точностью, что делает его идеальным инструментом для различных приложений.
Основные характеристики и преимущества:
-
Широкая полоса модуляции
Внутренняя полоса модуляции составляет от 120 МГц до 2 ГГц (с опцией BWA04/BWB04), что позволяет генерировать сигналы с высокой пропускной способностью и сложной модуляцией.
-
Универсальные форматы цифровой модуляции
Поддерживает такие виды цифровой модуляции, как PSK, QAM, FSK, MSK и другие, обеспечивая низкое значение EVM (ошибки вектора модуляции) для высокоточных измерений.
-
Дополнительный радиочастотный выход
Возможность дооснащения вторым РЧ каналом с частотным диапазоном от 100 кГц до 20 ГГц для более гибких и комплексных тестовых сценариев.
-
Симуляция радарных сигналов
С опцией AWA15 генератор способен имитировать сложные радиолокационные сигналы, поддерживая различные виды внутриимпульсной модуляции и режимы повторения, такие как постоянная, пакетная, линейная, пошаговая и случайная последовательности.
-
Гибкие настройки модуляции и сканирования
Поддерживает различные типы антенн и режимы сканирования, включая круговое, секторное, конусное и спиральное сканирование, что делает его подходящим для моделирования сложных сценариев.
-
Моделирование сигналов мобильной связи и WLAN
Поддерживает генерацию сигналов для стандартов 5G NR, WLAN 802.11a/b/g/n/ac/ax, Bluetooth, IoT и других, обеспечивая точное тестирование устройств и систем.
-
Широкополосный белый гауссовский шум
Генерация широкополосного белого гауссовского шума, аддитивного шума и режима непрерывной помехи для тестирования устойчивости систем к шумам.
-
Фазовый шум
Низкий фазовый шум на несущей 1 ГГц при смещении частоты 20 кГц составляет -146 дБн/Гц, что обеспечивает высокую чистоту сигнала.
-
Удобное управление
Сенсорный LED экран с высоким разрешением и интуитивно понятный интерфейс управления по типу блок-схем, а также механические кнопки быстрого доступа на панели прибора обеспечивают удобную и простую работу.
-
Высокая точность векторной модуляции
EVM менее 0,5% (для модуляции QPSK с полосой 200 МГц) гарантирует высокую точность и надежность измерений.
Применение
- Тестирование и разработка систем мобильной связи и WLAN
- Комплексная оценка характеристик радаров
- Тестирование высокопроизводительных приемников и компонентов
- Авиация и аэрокосмическая промышленность
- Радиолокация и навигационное оборудование
Векторный генератор сигналов XS-VSG-01 — мощный инструмент, который обеспечивает высокую производительность и точность в любых задачах, связанных с генерацией и анализом радиочастотных сигналов.
Спецификация XS-VSG-01
Диапазон частот | |
---|---|
CHA003/CHВ003 | от 100 кГц до 3 ГГц |
CHA006/CHВ006 | от 100 кГц до 6 ГГц |
CHA007/CHВ007 | от 100 кГц до 7 ГГц |
CHA012/CHВ012 | от 100 кГц до 12 ГГц |
CHA020/CHВ020 | от 100 кГц до 20 ГГц |
CHA030 | от 100 кГц до 30 ГГц |
CHA040 | от 100 кГц до 40 ГГц |
Стабильность опорного генератора | стандартно ±0,5 × 10-7 |
Дискретность установки частоты, Гц | стандартно 0,001 |
Дискретность установки уровня выходного сигнала, дБ | стандартно 0,01 |
Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм в зависимости от частоты несущей, с опцией EPN01/02 | |
Несущая частота 1 ГГц, отстройка | 20 кГц -143 дБн/1 Гц |
Несущая частота 10 ГГц, отстройка | 20 кГц -127 дБн/1 Гц |
Диапазон установки значений уровня выходного сигнала, дБ (1 мВт) | |
от 100 кГц до 10 МГц | от -120 до +18 |
от 10 МГц до 6 ГГц | от -120 до +21 |
от 6 до 20 ГГц | от -120 до +18 |
от 20 до 40 ГГц | от -120 до +14 |
Полоса модуляции | |
BWA200/BWB200 | 200 МГц |
BWA500/BWB500 | 500 МГц |
BWA1000/BWB1000 | 1 ГГц |
BWA2000/BWB2000 | 2 ГГц |
Информация для заказа: Векторный генератор сигналов Xiansheng Technology XS-VSG-01
Наименование | Тип |
---|---|
Частотная опция для канала А от 100 кГц до 3 ГГц | CHA003 |
Частотная опция для канала А от 100 кГц до 6 ГГц | CHA006 |
Частотная опция для канала А от 100 кГц до 7.7 ГГц | CHA007 |
Частотная опция для канала А от 100 кГц до 12.75 ГГц | CHA012 |
Частотная опция для канала А от 100 кГц до 20 ГГц | CHA020 |
Частотная опция для канала А от 100 кГц до 31.8 ГГц | CHA031 |
Частотная опция для канала А от 100 кГц до 40 ГГц | CHA040 |
Частотная опция для канала B от 100 кГц до 3 ГГц | CHB003 |
Частотная опция для канала B от 100 кГц до 6 ГГц | CHB006 |
Частотная опция для канала B от 100 кГц до 7.7 ГГц | CHB007 |
Частотная опция для канала B от 100 кГц до 12.75 ГГц | CHB012 |
Частотная опция для канала B от 100 кГц до 20 ГГц | CHB020 |
Частотная опция для канала B от 100 кГц до 31.8 ГГц | CHB031 |
Частотная опция для канала B от 100 кГц до 40 ГГц | CHB040 |
Расширение внутренней полосы модуляции канала А до 200 МГц | BWA01 |
Расширение внутренней полосы модуляции канала А до 500 МГц | BWA02 |
Расширение внутренней полосы модуляции канала А до 1 ГГц | BWA03 |
Расширение внутренней полосы модуляции канала А до 2 ГГц | BWA04 |
Расширение внутренней полосы модуляции канала А до 200 МГц | BWB01 |
Расширение внутренней полосы модуляции канала А до 500 МГц | BWB02 |
Расширение внутренней полосы модуляции канала А до 1 ГГц | BWB03 |
Расширение внутренней полосы модуляции канала А до 2 ГГц | BWB04 |
Опция низких фазовых шумов для канала А | EPN01 |
Опция низких фазовых шумов для канала В | EPN02 |
Расширение внутренней памяти до 1.5 Тбайт для каналов А и В | MEA01 |
Расширение внутренней памяти до 3 Тбайт для каналов А и В | MEA02 |
Расширение внутренней памяти до 6 Тбайт для каналов А и В | MEA03 |
Программные опции
Наименование | Тип |
---|---|
Поддержка генерации сигналов 5G NR | AWA01 |
Поддержка генерации сигналов LTE | AWA02 |
Поддержка генерации сигналов 802.11 abgn | AWA03 |
Поддержка генерации сигналов 802.11 ac | AWA04 |
Поддержка генерации сигналов 802.11 ax | AWA05 |
Поддержка генерации сигналов DVB-S2/S2X | AWA06 |
Поддержка генерации многотоновых сигналов | AWA07 |
Поддержка генерации сигналов OFDM | AWA08 |
Поддержка генерации сигналов UBW | AWA10 |
Поддержка генерации сигналов Bluetooth | AWA11 |
Поддержка генерации сигналов IoT | AWA12 |
Поддержка генерации сигналов Connected Vehicles | AWA13 |
Поддержка генерации чистого шума, аддитивного шума и функции непрерывной волновой интерференции (AWGN) | AWA14 |
Имитация различных сигналов радиолокационного излучения, эхо-сигналы, сигналы помех, имитация нескольких радаров и т.д. | AWA15 |
