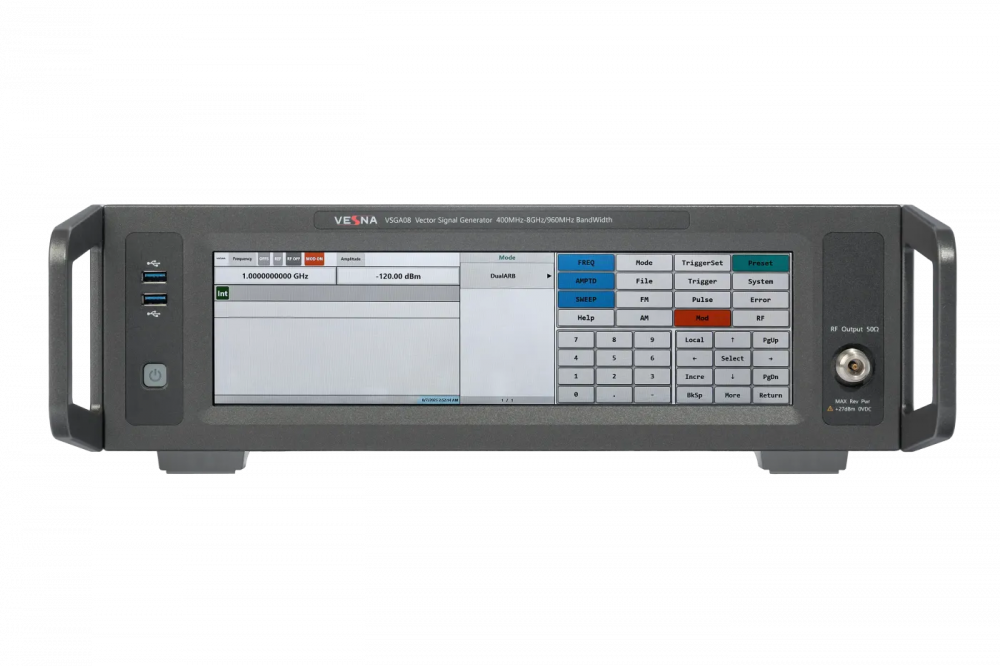

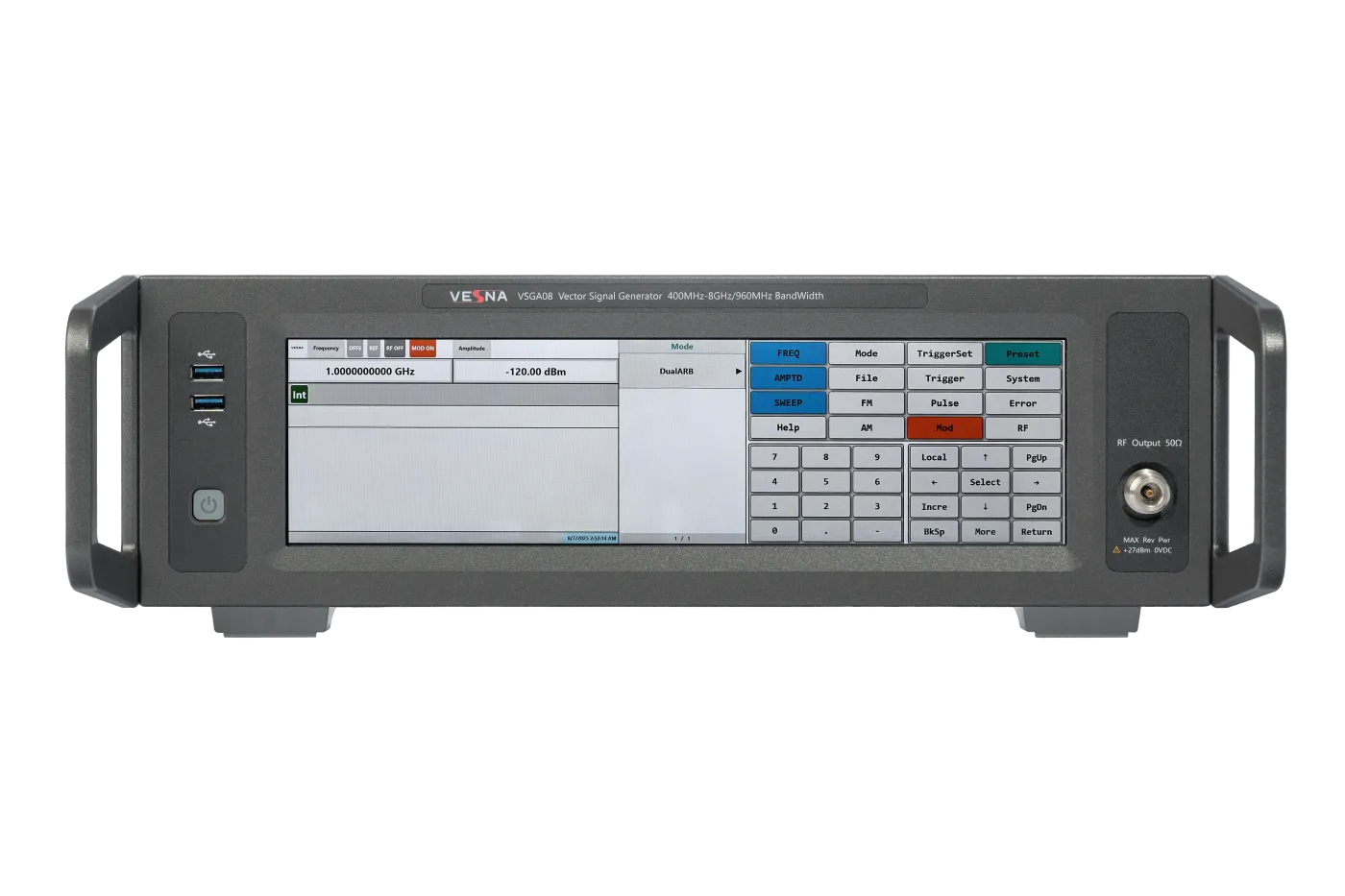

Vesna VSGA08 — векторный генератор сигналов до 8 Гигагерц (ГГц). Полоса модуляции до 960 МГц (опционально). Широкий динамический диапазон (-120 до +20 дБм). Идеален для тестирования 5G (Sub-6 GHz) и Wi-Fi.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna VSGA08: Векторный Генератор Сигналов до 8 Гигагерц. Высокоточная эмуляция цифровых стандартов.
Vesna VSGA08 — векторный генератор сигналов, 400 МГц – 8 ГГц, полоса ВЧ-модуляции до 960 МГц, фазовый шум –136 дБн/Гц при отстройке 10 кГц от 1 ГГц. Поддерживает цифровые модуляции (QAM, PSK, FSK и др.), аналоговую и импульсную модуляцию. Предназначен для генерации тестовых сигналов 4G, 5G (Sub-6 GHz), Wi-Fi и других стандартов. Исполнение — лабораторный моноблок с сенсорным экраном, управление — через встроенный ПК или по LAN.
Преимущества Vesna VSGA08
Ключевые технические характеристики и функциональные особенности Vesna VSGA08 для векторного анализа:
- Широкий частотный диапазон: Генератор VSGA08 работает в диапазоне от 400 МГц – 8 ГГц. Этот диапазон полностью покрывает все основные коммерческие беспроводные стандарты Sub-6 GHz.
- Широкая полоса модуляции: Прибор VSGA08 поддерживает полосу модуляции до 960 МГц (опционально); базовая — 80/160 МГц, что критически важно для генерации широкополосных сигналов, используемых в 5G и новейших стандартах Wi-Fi.
- Низкий фазовый шум (–136 дБн/Гц @10 кГц) и высокая линейность обеспечивают низкую векторную ошибку модуляции (EVM), достаточную для тестирования современных стандартов связи
- Высокая точность выходного уровня: Выходная мощность регулируется встроенным прецизионным аттенюатором в широком динамическом диапазоне (от - 120 дБм (децибел-милливатт) до + 20 дБм).
- Многостандартная поддержка: Vesna VSGA08 имеет встроенное программное обеспечение для генерации сигналов, соответствующих ключевым телекоммуникационным стандартам (LTE, 5G NR, WCDMA, WLAN и др.).
- Импульсная модуляция: Поддерживает аналоговую и цифровую модуляцию, включая формирование сложных радиолокационных сигналов (ЛЧМ, ППРЧ) через квадратурный ввод (I/Q).
- Высокая стабильность частоты: Источником опорной частоты для синтезатора служит высокостабильный кварцевый генератор с частотой 10 МГц.
- Интерфейсы: Управление VSGA08 осуществляется через ЛВС (Локальная вычислительная сеть) и USB (Универсальная последовательная шина) для дистанционного управления.
Область применения Vesna VSGA08
Векторный генератор сигналов Vesna VSGA08 предназначен для использования в следующих ключевых областях:
- Разработка и тестирование беспроводных систем: Формирование эталонных модулированных сигналов для верификации характеристик приемопередающих трактов в соответствии со стандартами 4G, 5G (Sub-6 GHz) и Wi-Fi.
- Метрология и калибровка: Использование VSGA08 в качестве высокоточного источника сигнала для поверки и калибровки других измерительных средств, таких как анализаторы спектра и сигналов и векторные анализаторы цепей.
- Тестирование компонентов: Определение линейности, сжатия и других нелинейных характеристик РЧ-компонентов с помощью сложных модулированных сигналов.
- Научно-исследовательские работы (НИР): Применение Vesna VSGA08 для создания и исследования новых типов модуляции и протоколов связи.
Комплектация Vesna VSGA08
Стандартный комплект поставки генератора VSGA08 обеспечивает его немедленную готовность к профессиональной работе:
- Основной измерительный блок Vesna VSGA08.
- Сетевой кабель питания.
- Руководство по эксплуатации и программное обеспечение для управления и генерации сигналов.
- Кабели для связи с внешними устройствами, включая ЛВС и USB, для дистанционного управления.
Технические характеристики Vesna VSGA08
| Наименование характеристики | Описание |
|---|---|
| Класс генератора | ** |
| Тип генератора | векторный |
| Исполнение | лабораторный |
| Количество каналов | 1 |
| Нижняя частота | 400 МГц |
| Верхняя частота | 8 ГГц |
| Полоса ВЧ модуляции |
80/160/480/960 МГц |
| Минимальная выходная мощность на 1 ГГц | -120 дБмВт |
| Максимальная выходная мощность на 1 ГГц | +20 дБмВт |
| Погрешность установки уровня на 1 ГГц | ±0,8 дБ |
|
Однополосный фазовый шум на 1 ГГц, отстройка 10 кГц |
-136 дБн/Гц |
| Гармонические составляющие на 1 ГГц | -46 дБн |
| Негармонические составляющие на 1 ГГц | -65 дБн |
| Габаритные размеры (Ш×Г×В) | 408х454х142 мм |
| Масса | 15 кг |
