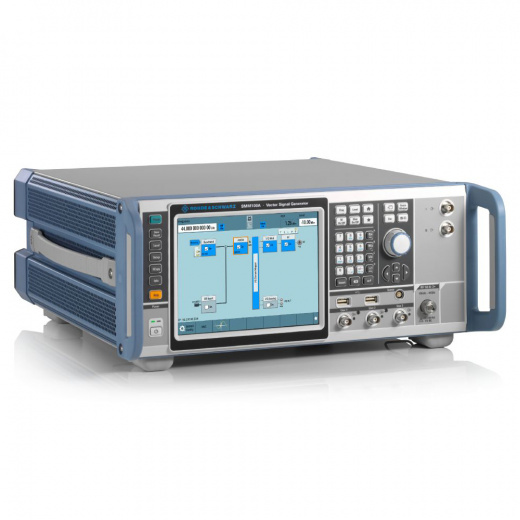

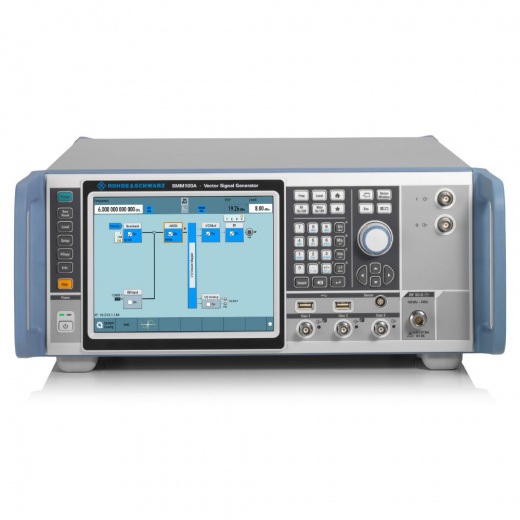

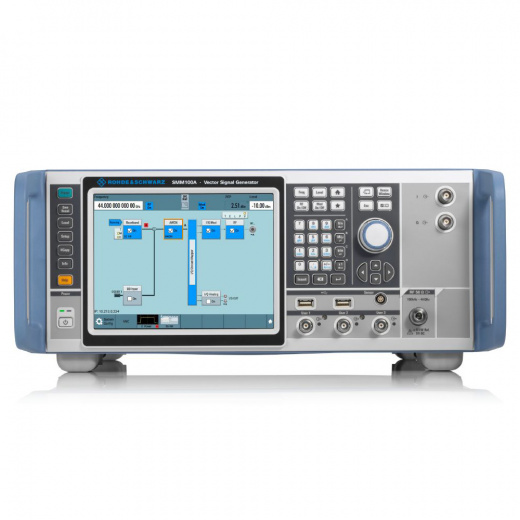

R&S SMM100A — векторный генератор сигналов до 44 ГГц (опция B1031) с базовым генератором B9 (ARB 64 Мвыб./120 МГц) и расширенной полосой модуляции 240 МГц (K523). Идеален для генерации сложных широкополосных сигналов 5G NR FR2 и тестирования компонентов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Векторный генератор сигналов R&S SMM100A с опциями SMM-B9, K523, B1031: Прецизионная точность и имитация замираний в реальном времени
Векторный генератор сигналов R&S SMM100A — это инновационное измерительное решение, которое задает новые стандарты в среднем сегменте лабораторного оборудования. SMM100A сочетает в себе выдающиеся характеристики Радиочастотного (РЧ) тракта с гибкостью модульной архитектуры, что позволяет решать сложнейшие задачи по генерации сигналов в диапазоне миллиметровых волн.
Преимущества R&S SMM100A
- Основным техническим преимуществом R&S SMM100A является сочетание широкого частотного диапазона и превосходной чистоты спектра.
- SMM100A обладает исключительным значением Модуля вектора ошибки (EVM), который составляет менее 0,5 % для сигналов стандарта 5G New Radio при ширине полосы 100 МГц на частоте 28 ГГц.
- Наличие опции имитации замираний K523 позволяет моделировать многолучевое распространение сигнала непосредственно в генераторе, что исключает необходимость приобретения дорогостоящих внешних имиляторов каналов.
- SMM100A также характеризуется высокой выходной мощностью, достигающей +15 дБм на частоте 30 ГГц, что компенсирует потери в кабельных сборках без использования дополнительных усилителей.
Комплектация R&S SMM100A
В стандартный комплект поставки SMM100A включены: базовый блок генератора R&S SMM100A, шнур питания, руководство по эксплуатации на цифровом носителе и протокол заводских испытаний. Аппаратные модули B1031 (частотный тракт) и B9 (цифровой интерфейс) интегрированы в шасси. Программная лицензия K523 активирована и готова к работе. Передняя панель оснащена 7-дюймовым сенсорным дисплеем и высокочастотным разъемом типа 2,92 мм (штекер).
Применение R&S SMM100A
- Векторный генератор R&S SMM100A находит широкое применение при разработке и сертификации компонентов систем мобильной связи пятого поколения (5G NR), Wi-Fi 6E и спутниковых терминалов.
- Благодаря опции имитации замираний прибор незаменим при проведении стресс-тестирования приемников в условиях интерференции и отражений сигнала.
- Высокая точность и стабильность параметров позволяют использовать его в качестве эталонного источника сигнала при калибровке измерительных систем и в научно-исследовательских лабораториях для изучения характеристик современных полупроводниковых приборов.
Ключевые особенности R&S SMM100A
- Диапазон частот: от 100 кГц до 31,8 ГГц (благодаря опции B1031).
- Мгновенная полоса модуляции РЧ: до 1 ГГц.
- Уровень фазового шума (на частоте 1 ГГц, отстройка 20 кГц): типовое значение составляет –129 дБн/Гц.
- Негармонические составляющие: менее –70 дБн (на частотах до 12,75 ГГц).
- Максимальная выходная мощность: до +18 дБм в стандартном диапазоне частот.
- Объем памяти генератора сигналов: до 2 Гбайт.
- Разрешение по частоте: 0,001 Гц.
- Время перестройки частоты и уровня: менее 2 мс.
Технические характеристики R&S SMM100A
Установленные опции на R&S SMM100A
| Наименование опции | Описание |
|---|---|
| SMM-B1031 | Расширение диапазона от 100 кГц до 31,8 ГГц |
| SMM-B9 | Генератор модулирующих сигналов с ARB (64 млн отсчетов, ВЧ-полоса пропускания 120 МГц) |
| SMM-K523 | Расширение ВЧ-полосы модулирующего сигнала до 240 МГц |
