Миг Трейдинг MBG100V – векторный генератор сигналов СВЧ с диапазоном частот от 100 кГц до 5 ГГц (с опциями до 40 ГГц), дискретностью 0,0001 Гц и выходной мощностью от –30 до +20 дБм (с опциями до +28 дБм). Прибор поддерживает АМ, ЧМ, ФМ, импульсную модуляцию, ЛЧМ и произвольную векторную модуляцию, оснащён памятью I/Q до 32 ГБ и интерфейсами LAN/USB.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

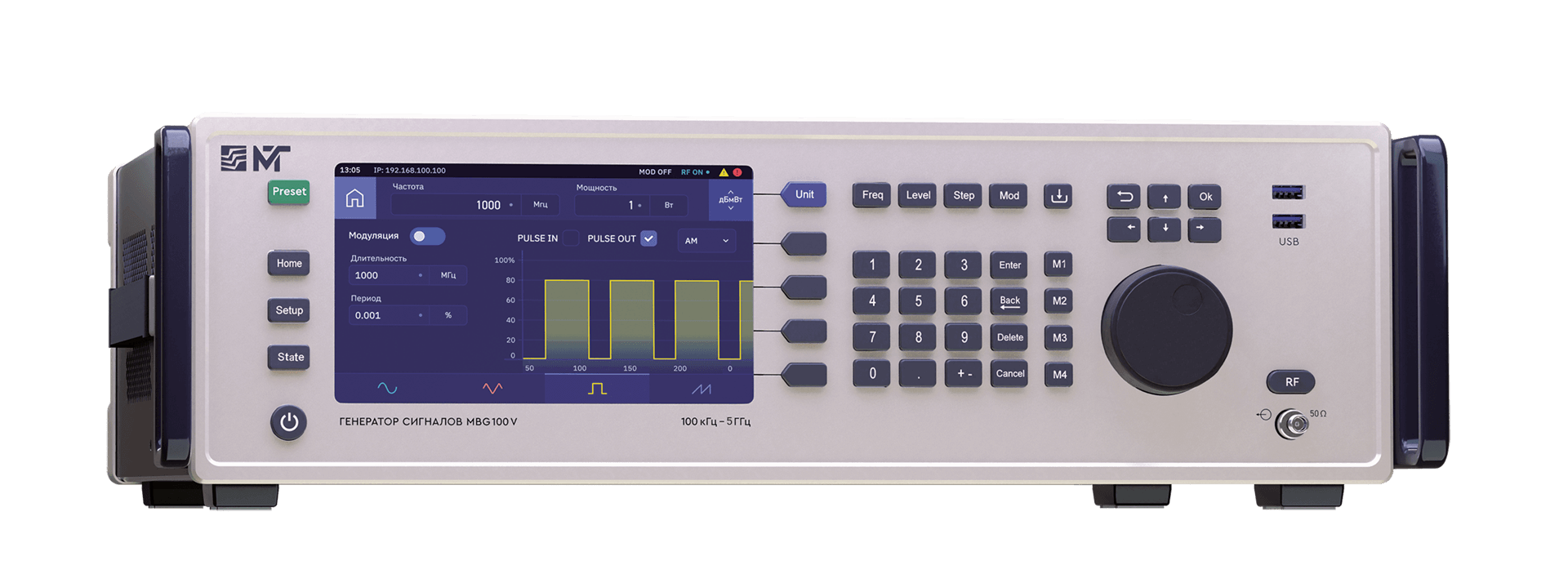

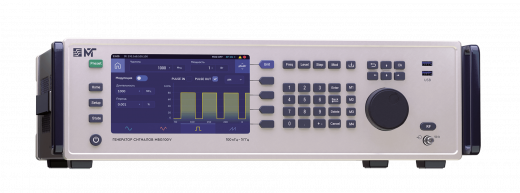

Миг Трейдинг MBG100V Векторный генератор сигналов СВЧ
Векторный генератор сигналов Миг Трейдинг MBG100V представляет собой высокоточный измерительный прибор, предназначенный для формирования стабильных по частоте и мощности сигналов в диапазоне от 100 кГц до 5 ГГц с возможностью расширения до 40 ГГц. Генератор является современной российской разработкой, предназначенной для точного измерения характеристик СВЧ-устройств в широком диапазоне частот. Прибор может использоваться как в лабораторных экспериментах, так и в процессе разработки и производства высокотехнологичной продукции, включая применение в комплексных автоматизированных системах.
Устройство построено на основе синтезатора частоты с внутренним термостатированным опорным генератором, что обеспечивает высокую стабильность выходного сигнала. Базовая версия прибора охватывает диапазон от 100 кГц до 5 ГГц, а с помощью дополнительных опций верхняя граница может быть расширена до 13 ГГц, 20 ГГц и даже 40 ГГц. Генератор MBG100V формирует не только немодулированные СВЧ-сигналы, но и сигналы с импульсной, амплитудной, частотной и фазовой модуляцией, а также сигналы произвольной формы, что делает его универсальным инструментом для радиотехнических измерений.
Технические характеристики Миг Трейдинг MBG100V
| Параметр | Значение |
|---|---|
| Диапазон выходных частот, ГГц | базовая версия: от 0,0001 до 5 |
| с опцией HF13: от 0,0001 до 13 | |
| с опцией HF20: от 0,0001 до 20 | |
| с опцией HF40: от 0,0001 до 40 | |
| Относительная погрешность установки частоты | базовая версия: ±1·10⁻⁷ |
| с опцией H08: ±1·10⁻¹¹ | |
| Дискретность установки частоты, Гц | 0,0001 |
| Выходная мощность, дБм | базовая версия: от –30 до +20 |
| с опцией H01: от –30 до +28 | |
| с опцией H02/H15: от –120/–100 до +20 | |
| с опцией H01+H02/H15: от –120/–100 до +28 | |
| Относительная погрешность установки мощности, дБ | ±0,3 |
| Дискретность установки мощности, дБ | 0,01 |
| Уровень гармоник, дБн | базовая версия: –55 |
| с опцией H03: –90 | |
| Уровень негармонических составляющих, дБ, не более | –80 |
| Фазовый шум (отстройка 10 кГц, 1 ГГц, +10 дБм), дБн/Гц | –140 |
| Параметры ИМ (опция S05) | Минимальная длительность импульса: 10 нс |
| Длительность фронта: 2 нс | |
| Частота повторения импульсов: от 1 Гц до 50 МГц | |
| Подавление в паузе между импульсами: 80 дБ | |
| Параметры встроенного генератора импульсов (опция S06) | Частота повторения импульсов: от 1 Гц до 50 МГц |
| Минимальная длительность импульса: 10 нс | |
| Длительность фронта: 2 нс | |
| Параметры встроенного генератора сигналов произвольной формы (опция S07) | Форма сигнала: синусоидальная, пилообразная, прямоугольная, треугольная |
| Частота повторения сигналов: от 1 Гц до 1 МГц | |
| Полоса синтезируемого сигнала, не менее | 600 МГц (зависит от типа модуляции) |
| Память для хранения I/Q образа | 2 ГБ (базовая), с опцией до 32 ГБ |
| Разрядность I/Q | 16 бит |
| Формируемые модуляции | ЛЧМ, полоса в базе: 200 МГц |
| ЛЧМ, полоса с опцией: 600 МГц и более 1200 МГц | |
| Произвольная векторная модуляция: 300 МГц | |
| Формирование дополнительных видов модуляции возможно через подготовку образа I/Q сигнала | |
| По запросу есть возможность добавить необходимые типы модуляции | |
| Возможность синхронизации от внешнего сигнала | от 1 до 250 МГц |
| Высокостабильный выход опорного сигнала с низким фазовым шумом | 10, 100 или 1000 МГц |
Применение и назначение Миг Трейдинг MBG100V
- Разработка и производство радиоэлектронных устройств: применяется для отладки и тестирования ВЧ/СВЧ-изделий, средств связи и систем радиолокации.
- Лабораторные исследования: высокая точность установки частоты и мощности, низкий уровень фазовых шумов и широкий динамический диапазон делают модель идеальным инструментом для научных лабораторий.
- Спутниковые и навигационные системы: генератор используется для тестирования приёмников и передатчиков спутниковой связи, а также для проверки характеристик навигационного оборудования.
Ключевые особенности Миг Трейдинг MBG100V
- Векторный режим работы – в отличие от аналоговых генераторов, MBG100V поддерживает формирование сигналов с произвольной векторной модуляцией, что делает его незаменимым для тестирования современных систем связи.
- Широкий частотный диапазон – базовая версия от 100 кГц до 5 ГГц с возможностью расширения до 40 ГГц позволяет использовать прибор для широкого спектра задач – от низкочастотных измерений до миллиметрового диапазона.
- Высокая точность установки частоты – дискретность 0,0001 Гц и относительная погрешность ±1·10⁻⁷ (с опцией H08 – ±1·10⁻¹¹) гарантируют прецизионную настройку сигнала.
- Широкий динамический диапазон мощности – выходная мощность от –120 до +28 дБм (с опциями) позволяет работать как с высокоуровневыми сигналами, так и с сигналами малого уровня.
- Низкий уровень фазовых шумов – значение –140 дБн/Гц при отстройке 10 кГц от несущей 1 ГГц обеспечивает высокую спектральную чистоту сигнала.
- Поддержка всех основных видов модуляции – импульсная (ИМ), амплитудная (АМ), частотная (ЧМ) и фазовая (ФМ) модуляции, а также ЛЧМ и произвольная векторная модуляция расширяют функциональность прибора.
- Встроенные дополнительные генераторы – опциональные встроенный генератор импульсов (S06) и генератор сигналов произвольной формы (S07) позволяют формировать сложные тестовые сигналы без внешнего оборудования.
- Большой объём памяти I/Q – базовая память 2 ГБ с возможностью расширения до 32 ГБ для хранения сложных I/Q образов сигналов.
- Гибкая система синхронизации – входы REF IN, PULSE IN и TRIG IN позволяют синхронизировать работу генератора с внешними устройствами и измерительными системами.
- Модульная конструкция и расширяемость – множество опций (расширение частотного диапазона, аттенюаторы, фильтры гармоник, опорный генератор повышенной точности) позволяют адаптировать прибор под конкретные задачи.
Дополнительные опции Миг Трейдинг MBG100V
| Наименование опции | Описание |
|---|---|
| H01 | Опция повышенной выходной мощности |
| H02 | Опция электронного аттенюатора до 120 дБ |
| H15 | Опция электронного аттенюатора до 100 дБ |
| H03 | Опция фильтра гармоник |
| H08 | Опция опорного генератора повышенной точности |
| H14 | Опция маркировки кнопок на кириллице |
| S04 | Опция модуляций: АМ, ЧМ, ФМ |
| S05 | Опция импульсной модуляции (ИМ) |
| S06 | Опция встроенного генератора импульсов |
| S07 | Опция встроенного генератора сигналов произвольной формы |
| S11 | Опция встроенного генератора импульсных последовательностей |
| S12 | Опция настраиваемого входа опорной частоты (1–250 МГц) |
| S13 | Опция выхода опорных частот 100 МГц и 1 ГГц |
