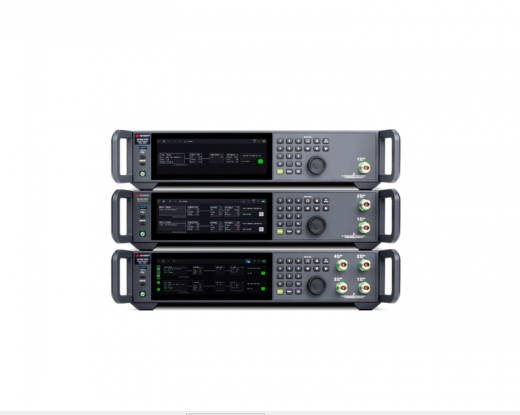

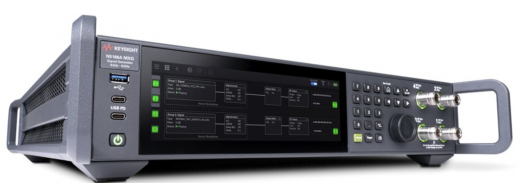

N5186A MXG - Компактный многоканальный векторный генератор сигналов, способный генерировать сигналы частотой до 8,5 ГГц с полосой модуляции 1 ГГц на канал. Фазовый шум -147 дБн/Гц, выходная мощность +27 дБм, EVM и ACPR. Поддерживает военную радиосвязь и тесты MIMO с четырьмя уникальными выходами. Генерирует сложные широкополосные сигналы, необходимые для агрегации несущих и приложений цифрового предварительного искажения (DPD).
Компактный многоканальный векторный генератор сигналов, способный генерировать сигналы частотой до 8,5 ГГц с полосой модуляции 1 ГГц на канал
Keysight N5186A MXG является идеальным инструментом для инженеров и исследователей, работающих в области беспроводной связи, аэрокосмической и оборонной промышленности, а также в других областях.
Проектируйте, тестируйте и обучайте с помощью интуитивно понятного и экономичного анализатора сигналов.
Инженерия — это искусство соединения идей и решения задач. Доступная производительность анализатора сигналов CXA делает его ведущим экономичным инструментом для базовой характеристики сигналов. Его возможности обеспечивают надежную основу для тестирования в универсальных и образовательных приложениях. Получите ответ быстрее, будь то быстрая проверка готовых устройств или демонстрация лабораторных экспериментов.
Развивающиеся технологии беспроводной связи, а также аэрокосмические и оборонные приложения требуют более широкого частотного покрытия с использованием сложных схем модуляции, таких как множественный вход/множественный выход (MIMO), формирование луча и мультиплексирование для максимизации пропускной способности данных.

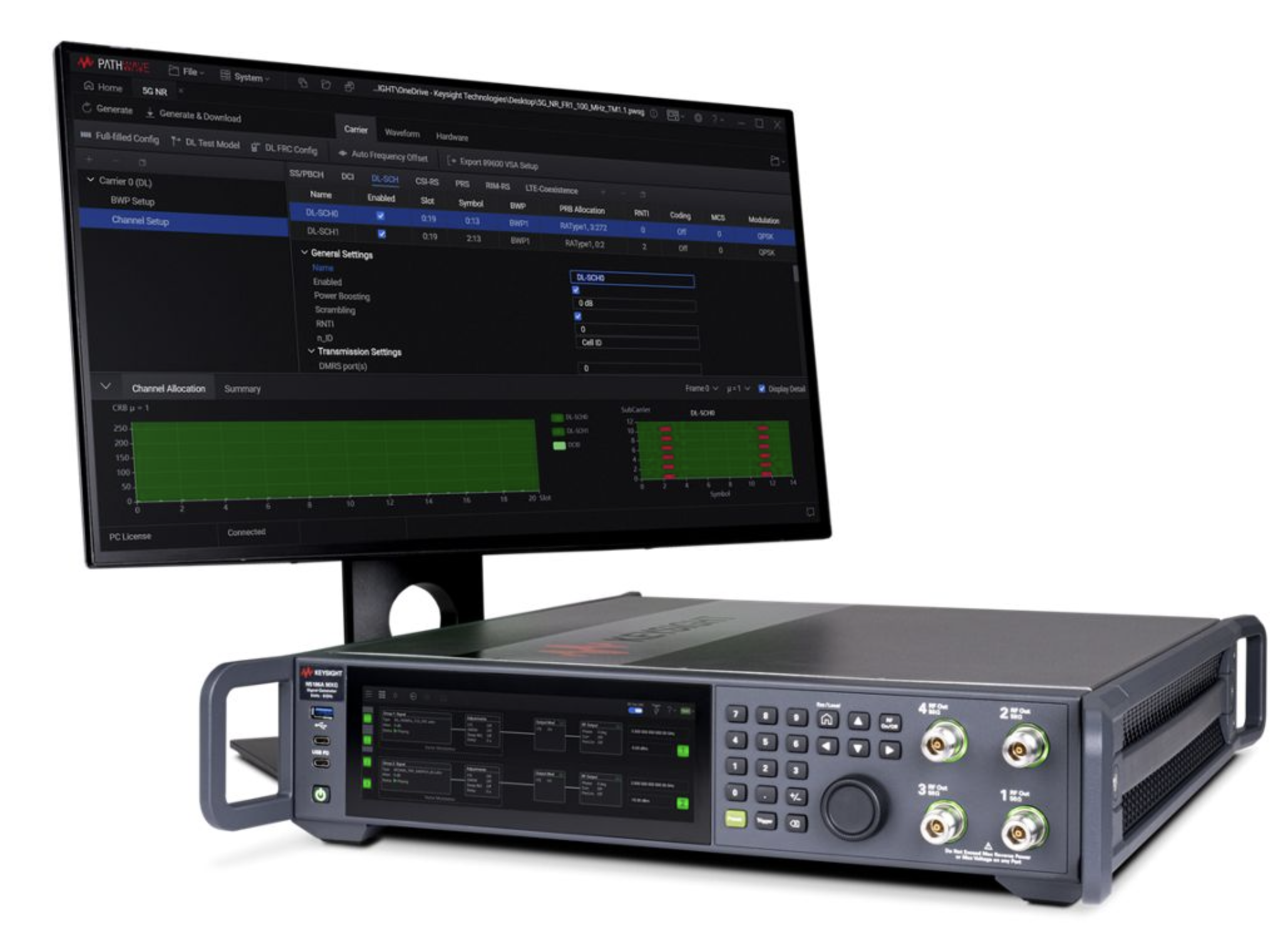

Векторный генератор сигналов Keysight N5186A MXG обеспечивает согласованные и воспроизводимые результаты, идеально подходящие для многопортового тестирования. Специализированные интегральные схемы ЦАП (ASIC) MXG используют прямой цифровой синтез для генерации точных сигналов в одном удобном корпусе.
Функции N5186A MXG
- Смотрите больше с широким диапазоном частот от 9 кГц до 26,5 ГГц с полосой анализа до 25 МГц
- Добавьте надежный анализ сигналов в ручные и автоматизированные системы производственных испытаний
- Выполнение необходимых измерений, таких как поиск шпор и анализ искажений.
- Проводите измерения стимул-реакция с помощью дополнительного встроенного генератора отслеживания
- Добавьте важную функциональность с помощью измерительных приложений серии X
- Подкрепите теоретические знания практическими навыками, используя учебный комплект в вашей учебной лаборатории по радиочастотам и микроволнам.
Ключевые особенности и преимущества N5186A MXG:
- Прибор охватывает широкий диапазон до 8,5 гигагерц, обеспечивая гибкость при работе с различными приложениями.
- Обеспечивает превосходную точность и стабильность, что критически важно для точных измерений и тестирования.
- Поддерживает широкий спектр аналоговых и цифровых методов модуляции, позволяя создавать сложные сигналы для различных сценариев тестирования.
- Обеспечивает высокую выходную мощность сигнала, что необходимо для тестирования различных радиочастотных компонентов и систем.
- Генератор обладает высокой скоростью переключения частоты, что позволяет эффективно тестировать системы с быстрыми изменениями сигналов.
- Удобный интерфейс пользователя облегчает настройку и управление генератором, повышая эффективность работы.
Технические характеристики N5186A MXG
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 250 МГц |
| 500 МГц | |
| 960 МГц | |
| Режим генератора основной полосы частот: | Воспроизведение формы волны |
| Форм-фактор: | Настольный |
| Частота: | 8,5 ГГц |
| Скорость переключения частоты: | 800 мкс |
| Гармоники на частоте 1 ГГц: | -35 дБн (изм.) |
| Максимальная пропускная способность: | 960 МГц |
| Максимальная частота: | 8,5 ГГц |
| Максимальная ширина полосы модуляции: | 1 ГГц |
| Максимальная выходная мощность: | 26 дБм |
| Негармоники на частоте 1 ГГц: | -41 дБн |

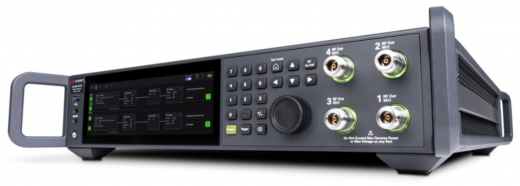

| Количество выходов: | 4 |
| Выходная мощность при 1 ГГц: | +27 дБм |
| Уровень производительности: |
◆◆◆◆◇◇ |
|
Фазовый шум 1 ГГц (смещение 10 кГц и20 кГц)): |
-146 дБн/Гц |
| Режим развертки: | н/д |
| Тип: | Вектор |
| Память воспроизведения формы волны: | 2048 McA |
Опции N5186A MXG
| Наименование опции | Описание |
|---|---|
| N5186A-503 | 9 kHz to 3 GHz |
| N5186A-506 | 9 kHz to 6 GHz |
| N5186A-508 | 9 kHz to 8.5 GHz |
| N6171A | Программное обеспечение MATLAB |
| N7650B | Лицензии Signal Studio Waveform |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
|
Полоса пропускания, МГц
|
960 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
9 кГц – 8,5 ГГц |
|
Максимальная выходная мощность, dBm
|
27 |
|
Скорость переключения, мкс
|
800 |
|
Нижняя частота, кГц
|
9 |
|
Верхняя частота, ГГц
|
8,5 |
|
Форм-фактор
|
настольный |
|
Дисплей
|
ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-147 |
