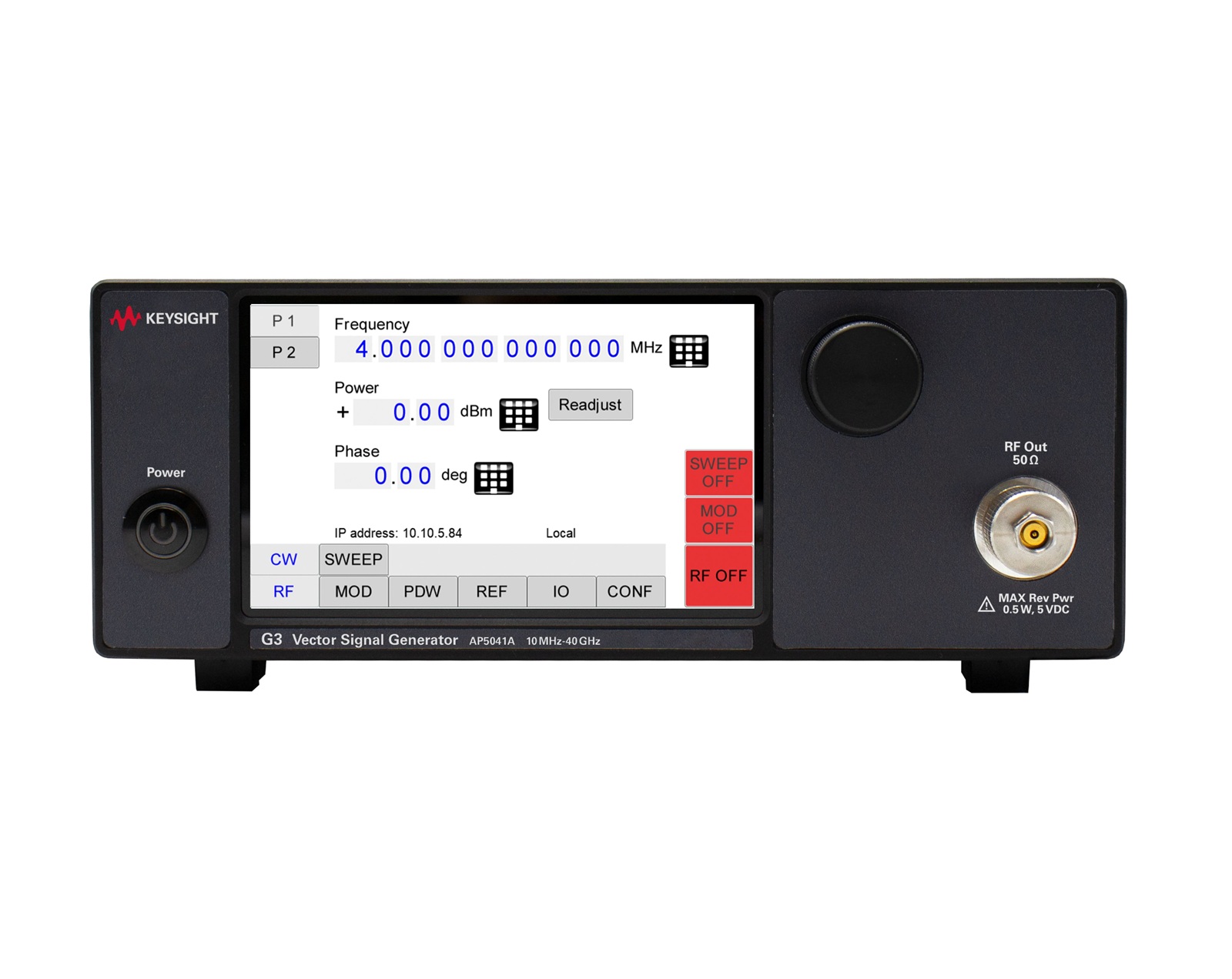

Векторный генератор сигналов AP5041A G3 представляет собой высокопроизводительное устройство, разработанное для формирования сложных аналоговых и модулированных сигналов в широком диапазоне частот, вплоть до 40 гигагерц (ГГц). Широкая полоса пропускания радиочастотного (РЧ) сигнала. Самый низкий уровень фазового шума (-145 дБн/Гц при 1 ГГц и смещении 20 кГц). Аналоговые модуляции AM, FM, PM, Pulse. Сверхкороткие последовательности импульсов (< 5 нс), обновление частоты, мощности и фазы менее чем за 200 нс. Одноканальный, сверхгибкий.
Одноканальный, сверхгибкий векторный генератор сигналов AP5041A
Векторный генератор сигналов AP5041A G3 представляет собой высокопроизводительное устройство, разработанное для формирования сложных аналоговых и модулированных сигналов в широком диапазоне измерений, вплоть до 40 гигагерц (ГГц). Этот генератор является незаменимым инструментом для инженеров и техников, работающих в области радиочастотных (РЧ) измерений, тестирования и разработки, особенно в приложениях, требующих высокой точности и гибкости.

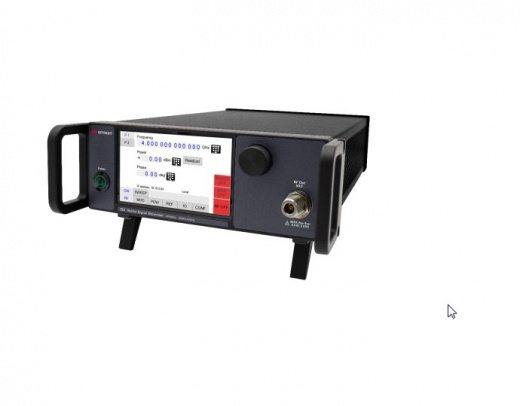

Быстропереключающийся векторный генератор сигналов AP5041A
Этот прибор обеспечивает исключительную скорость и точность при генерации непрерывных волн (CW), линейно-частотной модуляции (чирпинг), внутриимпульсной модуляции, скачкообразной перестройки частоты и импульсных сигналов, сохраняя при этом чрезвычайно низкий уровень фазового шума. Высокопроизводительный внутренний модулятор I/Q позволяет создавать сложные формы модулированных сигналов и поддерживает специализированные схемы модуляции, включая авиационную модуляцию.
Функции AP5041A G3
- Широкая полоса пропускания радиочастотного (РЧ) сигнала со встроенной поддержкой распространенных схем векторной модуляции
- Прямая поддержка контролируемой инъекции аддитивного белого гауссовского шума (AWGN) в сигнальный тракт
- Исключительная чистота модулированных сигналов: самый низкий уровень фазового шума (-145 дБн/Гц при 1 ГГц и смещении 20 кГц), низкий уровень паразитных излучений и превосходное подавление гармоник
- Полный набор встроенных аналоговых модуляций, таких как AM, FM, PM, Pulse
- Превосходные характеристики амплитуды вектора ошибки (EVM) и коэффициента мощности соседнего канала (ACPR)
- Сверхкороткие последовательности импульсов (< 5 нс), линейные и нелинейные импульсные частотные чирпы
- Встроенные схемы цифровой модуляции, такие как FSK, PSK, ASK, QAM
- Возможность сверхбыстрой перестройки частоты и развертки (обновление частоты, мощности и фазы менее чем за 200 нс)
Преимущества AP5041A G3:
- Широкий диапазон: Генератор AP5041A G3 обеспечивает генерацию сигналов в диапазоне до 40 ГГц, что позволяет использовать его в самых требовательных приложениях, включая тестирование высокочастотных компонентов, разработку систем связи и калибровку измерительного оборудования.
- Высокая точность и стабильность: Благодаря передовой схемотехнике и использованию высококачественных компонентов, генератор AP5041A G3 обеспечивает исключительную точность и стабильность генерируемых сигналов, что гарантирует достоверность результатов измерений даже на высоких частотах.
- Низкий уровень фазового шума: Генератор характеризуется чрезвычайно низким уровнем фазового шума (-145 дБн/Гц при 1 ГГц и смещении 20 кГц), что позволяет получать чистые и стабильные сигналы, необходимые для точных измерений и тестирования высокочастотных устройств.
- Гибкие возможности модуляции: AP5041A G3 поддерживает широкий спектр аналоговых и цифровых методов модуляции, включая амплитудную модуляцию (АМ), частотную модуляцию (ЧМ), фазовую модуляцию (ФМ), квадратурную амплитудную модуляцию (QAM) и другие, что обеспечивает гибкость в формировании сложных сигналов.
- Быстрое переключение частоты: AP5041A G3 обладает высокой скоростью переключения частоты 200 нс, что позволяет быстро перестраивать генератор для выполнения различных измерений и тестов в широком диапазоне частот.
- Высокая выходная мощность: Генератор обеспечивает высокую выходную мощность, что позволяет использовать его для тестирования устройств с различными уровнями входного сигнала, включая высокочастотные усилители и смесители.
- Компактный и надежный дизайн: Генератор AP5041A G3 имеет компактный и прочный корпус, что обеспечивает удобство использования и надежность в эксплуатации даже в сложных условиях.
Области применения AP5041A G3:
- Тестирование и разработка высокочастотных радиоэлектронных устройств
- Калибровка измерительного оборудования миллиметрового диапазона
- Разработка систем связи миллиметрового диапазона
- Исследования и разработки в области высокочастотной техники
Опции AP5041A
| Наименование опции | Описание |
|---|---|
| AP5041A-1E1 | Механический ступенчатый аттенюатор |
| AP5041A-1E2 | Электронный ступенчатый аттенюатор для диапазона частот 4 ГГц |
| AP5041A-2E2 | Электронный ступенчатый аттенюатор для диапазона частот 6 ГГц, 12 ГГц или 20 ГГц |
| AP5041A-3E2 | Электронный ступенчатый аттенюатор для диапазона частот 40 ГГц |
| AP5041A-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| AP5041A-UNZ | Быстрое переключение |
| AP5041A-006 | Слот для карты памяти MicroSD для съемной карты памяти SD |
| AP5041A-1EH | Улучшенные гармоники для диапазона частот 6 ГГц, 12 ГГц или 20 ГГц |
| AP5041A-1ER | Гибкий ввод справочной информации |
| AP5041A-GPB | GPIB-интерфейс |
| AP5041A-PHS | Фазо-когерентное переключение |
| AP5041A-SNC | Синхронизация нескольких инструментов |
| AP5041A-302 | Авионика |
| AP5041A-PME | Ограниченная импульсная модуляция |
| AP5041A-PMR | Импульсная модуляция |
| AP5041A-UNT | АМ, ЧМ, фазовая модуляция |
| AP5041A-LN1 | Сверхнизкий уровень близкофазового шума и долговременная стабильность частоты |
| AP5041A-LN2 | Улучшенный сверхнизкий уровень синфазного шума и долговременная стабильность частоты |
| AP5041A-403 | Аддитивный белый гауссовский шум |
| AP5041A-431 | Пользовательская цифровая модуляция |
| AP5041A-EXT | Внешние аналоговые входы IQ |
| AP5041A-FCP | Быстрый порт управления, внешняя цифровая потоковая передача данных I/Q |
| AP5041A-PCM | Прошивка для режима калибровки фазы |
| Y9615A | Кабель-адаптер для внешнего аккумулятора |
| Y9613A | Портативная сумка |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
1 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
100 кГц - 40 ГГц |
|
Нижняя частота, кГц
|
100 |
|
Верхняя частота, ГГц
|
40 |
|
Дисплей
|
ЖК-дисплей 19 дюймов |
|
Фазовый шум, дБн/Гц
|
-145 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
GPIB, LAN, USB |
