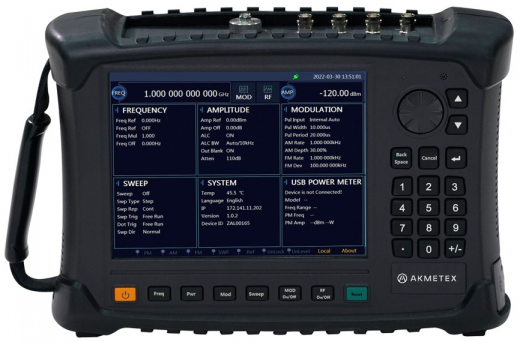

AkmeTech AT1433D Портативный генератор сигналов от 1 МГц до 20 ГГц

Портативный генератор сигналов AkmeTech AT1433D: компактный источник сигналов до 20 ГГц для полевых и лабораторных применений

Модель AT1433D является портативным генератором сигналов в сертифицированной линейке AkmeTech AT1433, специально разработанной для эксплуатации в полевых условиях. Прибор AT1433D утвержден как средство измерений и предназначен для формирования стабильных радиочастотных сигналов в диапазоне от 1 МГц до 20 ГГц.

Генератор AT1433D поддерживает амплитудную (AM), частотную (FM) и импульсную модуляцию. Управление прибором AT1433D осуществляется через интуитивный интерфейс передней панели, оснащенной 8,4-дюймовым емкостным сенсорным дисплеем с разрешением 800×600 пикселей и кнопочным табло, а также дистанционно по интерфейсам LAN и USB. На верхней панели расположены выход СВЧ (N-тип, розетка), вход/выход опорной частоты, интерфейсы LAN, USB, mini USB, гнездо карты расширения памяти SD и разъем питания. Прибор оснащен встроенным литий-ионным аккумулятором емкостью не менее 8800 мА·ч, обеспечивающим автономную работу.

Наличие знака утверждения типа средства измерений и системы пломбировки гарантирует метрологическую достоверность результатов измерений, полученных с помощью прибора AT1433D.

Преимущества товара AkmeTech AT1433D

• Портативность и автономность. Генератор AT1433D выполнен в сверхкомпактном корпусе массой всего 5,5 кг. Встроенный литий-ионный аккумулятор обеспечивает длительную автономную работу, что позволяет использовать прибор AT1433D в условиях отсутствия стационарного электропитания: на вышках связи, в антенных постах, на подвижных лабораториях и в полевых испытательных центрах.
• Широкий частотный диапазон до 20 ГГц. Прибор AT1433D охватывает критически важные частоты для тестирования спутниковых систем (C, Ku-диапазоны), радиорелейных линий связи, бортовой радиоэлектронной аппаратуры и контрольно-измерительных систем. Расширенный частотный диапазон позволяет использовать генератор AT1433D для решения широкого круга задач в полевых и лабораторных условиях.
• Низкий уровень фазовых шумов. Генератор AT1433D демонстрирует выдающиеся показатели спектральной чистоты. Спектральная плотность мощности фазовых шумов составляет не более -108 дБн/Гц (отстройка 10 кГц, несущая 1 ГГц) и не более -102 дБн/Гц (отстройка 10 кГц, несущая 10 ГГц). Типовое значение фазового шума на частоте 10 ГГц достигает -110 дБн/Гц@10кГц. Данные характеристики позволяют использовать прибор AT1435D для тестирования современных приемных трактов и систем связи.
• Широкий динамический диапазон выходной мощности. Генератор AT1433D обеспечивает диапазон регулировки выходной мощности от -120 дБм до +10 дБм (до 2,5 ГГц) с дискретностью 0,01 дБ. Высокая точность установки уровня мощности (±1,0 дБ в диапазоне от -10 дБм до максимального значения) гарантирует достоверность измерений чувствительности и коэффициента усиления тестируемых устройств.
• Высокопроизводительная импульсная модуляция. Прибор AT1433D поддерживает импульсную модуляцию с коэффициентом подавления не менее 80 дБ. Минимальная длительность импульса составляет 1 мкс при включенной системе автоматической регулировки уровня (ALC) и 100 нс при выключенной ALC. Время нарастания/спада импульса не превышает 30 нс. Данные характеристики позволяют использовать генератор AT1433D для тестирования радиолокационных систем и оборудования с импульсным режимом работы.
• Поддержка амплитудной и частотной модуляции. Генератор AT1433D поддерживает амплитудную модуляцию с глубиной до 90% и частотную модуляцию с максимальной девиацией N×800 кГц (N — коэффициент умножения). Полоса модулирующих частот составляет DC~20 кГц. Это позволяет использовать прибор AT1433D для тестирования аналоговых приемных трактов и систем связи.
• Расширенные сервисные интерфейсы. Наличие встроенных интерфейсов LAN и USB обеспечивает возможность дистанционного управления и интеграции генератора AT1433D в автоматизированные измерительные комплексы. Слот для карт памяти micro SD позволяет расширять внутреннюю память прибора для хранения настроек и пользовательских данных.
• Устойчивость к внешним воздействиям. Генератор AT1433D сохраняет работоспособность в расширенном диапазоне температур окружающей среды от -10 до +50 °С, что подтверждает его пригодность для эксплуатации в сложных климатических условиях.

Комплектация прибора AkmeTech AT1433D

Стандартная комплектация портативного генератора сигналов AT1433D включает сам прибор, адаптер питания, кабель питания, набор коаксиальных адаптеров (ЛРТФ.468562.102), встроенный аккумулятор, кабель для дистанционного управления USB, краткое руководство по эксплуатации и паспорт. Опция поддержки внешних измерителей мощности S01, позволяющая подключать USB-датчики мощности, поставляется по отдельному заказу.

Применение генератора AkmeTech AT1433D

• Полевое обслуживание и диагностика радиоэлектронных систем. Прибор AT1433D применяется для оперативной проверки работоспособности, настройки и локализации неисправностей радиолокационных станций, спутниковых терминалов и радиорелейного оборудования непосредственно в местах их эксплуатации.
• Испытания приемных трактов в полевых условиях. Генератор AT1433D используется для измерения чувствительности, избирательности и динамического диапазона приемников различного назначения при проведении выездных испытаний и сервисного обслуживания.
• Формирование имитационных сигналов и помех. Прибор AT1433D позволяет создавать модулированные сигналы и импульсные последовательности для тестирования систем радиоэлектронной борьбы (РЭБ) и оценки помехоустойчивости радиоэлектронной аппаратуры.
• Измерение характеристик антенн на местности. Генератор AT1433D, благодаря портативности и автономности, используется в качестве источника известного опорного сигнала при проведении полевых измерений диаграмм направленности антенн и коэффициента усиления.
• Лабораторные исследования и разработка. Компактные размеры и низкий уровень собственных шумов позволяют эффективно использовать генератор AT1433D в лабораторных условиях при ограниченном рабочем пространстве.

Технические характеристики AkmeTech AT1433D
