Векторный генератор RF-сигналов N5166B CXG выполняет базовое параметрическое тестирование компонентов приемников с использованием новейших стандартов беспроводной связи. Поддерживает диапазон частот от 9 кГц до 26,5 ГГц с полосой анализа до 25 МГц. Производит поиск шпор и анализ искажений. Проводит измерения стимул-реакции с помощью дополнительного встроенного генератора отслеживания. Выходная мощность +18 дБм. Скорость переключения частоты 5 мс. Гармоники @1 ГГц -35 дБн. Фазовый шум -119 дБн/Гц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Генерация необходимых сигналов для устройств Интернета вещей и общего назначения

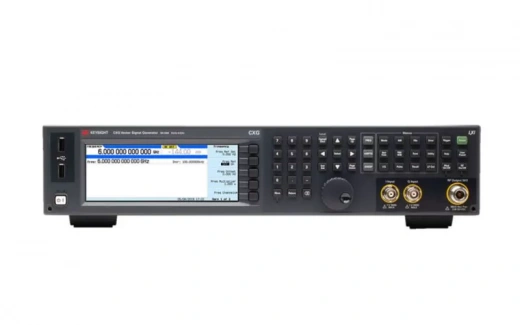

Keysight N5166B CXG – это высокопроизводительный векторный генератор сигналов, разработанный для широкого спектра приложений, требующих точной и гибкой генерации радиочастотных сигналов. Этот генератор обеспечивает исключительную производительность в диапазоне от 9 килогерц до 6 гигагерц, что делает его идеальным инструментом для тестирования беспроводных устройств, компонентов и систем.
Проектируйте, тестируйте и обучайте с помощью интуитивно понятного и экономичного анализатора сигналов
Инженерия — это творческий процесс, направленный на объединение идей и поиск решений. Анализатор сигналов CXA предлагает доступную и эффективную производительность, что делает его незаменимым инструментом для базового анализа характеристик сигналов. Его возможности обеспечивают надежную основу для тестирования в различных областях, включая образование. Получите быстрые и точные результаты, будь то проверка качества готовых устройств или проведение лабораторных экспериментов.
Функции N5166B CXG
- Смотрите больше с широким диапазоном частот от 9 кГц до 26,5 ГГц с полосой анализа до 25 МГц
- Добавьте надежный анализ сигналов в ручные и автоматизированные системы производственных испытаний
- Выполнение необходимых измерений, таких как поиск шпор и анализ искажений.
- Проводите измерения стимул-реакция с помощью дополнительного встроенного генератора отслеживания
- Добавьте важную функциональность с помощью измерительных приложений серии X
- Подкрепите теоретические знания практическими навыками, используя учебный комплект в вашей учебной лаборатории по радиочастотам и микроволнам.
Создан для проектирования и тестирования устройств Интернета вещей и устройств общего назначения
- Охватывает диапазон частот от 9 кГц до 3 или 6 ГГц и полосу пропускания радиочастотной модуляции до 120 МГц.
- Выполнение базового параметрического тестирования компонентов и функциональной проверки приемников.
- Проверьте свое устройство с помощью нескольких проверенных векторных сигналов, соответствующих стандартам.
- Легко устраняйте неполадки компонентов беспроводной системы связи с помощью надежного векторного генератора сигналов.
- Минимизируйте время простоя и расходы с помощью решений по самостоятельному обслуживанию и недорогого ремонта
Ключевые особенности и преимущества Keysight N5166B CXG:
- Векторная модуляция: Поддержка широкого спектра цифровых модуляций, включая QAM, PSK, FSK.
- Широкая полоса модуляциидо 120 мегагерц позволяет генерировать сигналы с высокой скоростью передачи данных.
- Высокая точность и стабильность: Генератор обеспечивает исключительную точность и стабильность частоты и мощности, что критически важно для точных измерений и тестирования.
- Низкий фазовый шум: Превосходные характеристики фазового шума -119 дБн/Гц обеспечивают чистоту сигнала, что особенно важно для приложений, требующих высокой спектральной чистоты.
- Программируемая генерация: Возможность создания пользовательских сигналов с помощью программного обеспечения Keysight PathWave Signal Generation.
- Быстрое переключение частоты N5166B 5 мс минимизирует время тестирования и повышает производительность.
- Надежность: Keysight Technologies известен своими высококачественными и надежными измерительными приборами, и N5166B CXG не является исключением.
Технические характеристики N5166B CXG
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: |
60 МГц 120 МГц |
| Режим генератора основной полосы частот: | Воспроизведение формы волны |
| Форм-фактор: | Настольный |
| Параметры частоты: |
3 ГГц 6 ГГц |
| Скорость переключения частоты: | 5 мс |
| Гармоники на частоте 1 ГГц: | -35 дБн |
| Максимальная частота: | 7,2 ГГц |
| Полоса модуляции: | 120 МГц |
| Максимальная выходная мощность: | 18 дБм |
| Негармоники на частоте 1 ГГц: | -72 дБн |
| Количество выходов: | 1 |
| Выходная мощность при 1 ГГц: | +18 дБм |
|
Фазовый шум на частоте 1 ГГц (смещение 10 кГц и 20 кГц): |
-119 дБн/Гц |
| Режим развертки: |
Шаг Список |
| Тип: | Вектор |
| Память воспроизведения формы волны: | 512 McA |
Опции N5166B CXG
| Наименование опции | Описание |
|---|---|
| N5166B-009 | Внутренняя твердотельная память |
| N5166B-303 |
Многофункциональный генератор АМ, ЧМ, фазовая модуляция Узкоимпульсная модуляция |
| N5166B-UNT | АМ, ЧМ, фазовая модуляция |
| N5166B-UNW | Узкоимпульсная модуляция |
| N5166B-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N5166B-022 | Увеличить память генератора базовой полосы с 32 Мвыб до 512 Мвыб |
| N5166B-653 | Генератор основной полосы частот ARB (полоса пропускания РЧ 60 МГц, 32 Мвыб) |
| N5166B-655 | Модернизация генератора базовой полосы с полосы пропускания РЧ от 60 до 120 МГц |
| N5166B-503 | от 9 кГц до 3 ГГц |
| N5166B-506 | от 9 кГц до 6 ГГц |
| Общие эксплуатационные характеристики | |
| N5166B-1ER | Гибкий опорный вход (1-50 МГц) |
| N5166B-250 | Пакет лицензий Waveform 501 |
| N5166B-251 | Лицензия Waveform 50-pack2 |
| N5166B-252 | Лицензия Waveform 50-pack3 |
| N5166B-253 | Лицензия Waveform 50-pack4 |
| N5166B-254 | Пакет лицензий Waveform 505 |
| N5166B-255 | Лицензия Waveform 50-pack6 |
| N5166B-256 | Пакет лицензий Waveform 507 |
| N5166B-257 | Пакет лицензий Waveform 508 |
| N5166B-258 | Лицензия Waveform 50-pack9 |
| N5166B-259 | Лицензия Waveform 50-pack10 |
| N5166B-221 | Пакет лицензий Waveform 5 шт.1 |
| N5166B-222 | Лицензия Waveform 5-pack2 |
| N5166B-223 | Лицензия Waveform 5-pack3 |
| N5166B-224 | Лицензия Waveform 5-pack4 |
| N5166B-225 | Пакет лицензий Waveform 5 шт.5 |
| N5166B-226 | Лицензия Waveform 5-pack6 |
| N5166B-227 | Пакет лицензий Waveform 5 шт.7 |
| N5166B-228 | Пакет лицензий Waveform 5 шт.8 |
| N5166B-229 | Лицензия Waveform 5-pack9 |
| N5180AXTB | Жесткий транспортный футляр |
| N5180CVRB | Крышка передней панели |
