Keysight M9384B VXG Векторный генератор сигналов 1 МГц - 44 ГГц
Цена по запросу
Арт. M9384B
M9484C VXG — это первый в отрасли двухканальный векторный генератор сигналов, способный генерировать сигналы частотой до 54 ГГц с полосой модуляции 2,5 ГГц на канал. Векторный генератор сигналов VXG поможет вам вывести на новый уровень беспроводные технологии, такие как 5G и спутниковая связь, с помощью полностью интегрированного, откалиброванного и синхронизированного решения. Широкая полоса пропускания радиочастот 2 ГГц. ПО PathWave Signal Generation.
Характеристики
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
—
2
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
—
1 МГц - 44 ГГц
Максимальная выходная мощность, dBm
—
20
Мин. длительность импульса (ИМ), нс
—
30
Скорость переключения, мкс
—
28
Нижняя частота, кГц
—
1000
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Keysight M9384B VXG Векторный генератор сигналов 1 МГц - 44 ГГц
Цена по запросу
Арт. M9384B
#PROP_TITLE#
—
#PROP_VALUE#
Надежная работа, возможность проведения испытаний общего назначения
Векторный генератор сигналов Keysight M9384B VXG представляет собой высокопроизводительное решение для генерации сложных аналоговых и цифровых сигналов в широком диапазоне частот от 1 мегагерца до 44 гигагерц.
Разработанный компанией Keysight Technologies, лидером в области контрольно-измерительного оборудования, M9384B VXG обеспечивает исключительную точность, стабильность и гибкость, что делает его идеальным инструментом для разработчиков и инженеров, работающих в таких областях, как беспроводная связь, аэрокосмическая и оборонная промышленность, а также исследования и разработки.
M9384B VXG — первый в отрасли двухканальный генератор микроволновых сигналов, способный генерировать сигналы частотой до 44 ГГц.
Функции M9384B VXG
- Широкая полоса пропускания радиочастот (2 ГГц)
- Высокая выходная мощность для компенсации потерь в системе и обеспечения возможности усилителя мощности 5G и беспроводного тестирования (OTA)
- Фазово-когерентный локальный генератор (LO) и синхронизация основной полосы частот для многопользовательского или лучевого MIMO OTA-тестирования
- Программное обеспечение PathWave Signal Generation поддерживает создание сигналов, специфичных для конкретных приложений, а также пользовательских сигналов.
- Сигналы, соответствующие стандарту 3GPP 5G NR, с кодированием каналов и поддержкой многоантенного порта
Ключевые особенности и преимущества M9384B VXG:
- Генератор охватывает широкий диапазон от 1 мегагерца до 44 гигагерц, что позволяет использовать его для тестирования и измерений в широком спектре приложений, включая разработку новейших беспроводных коммуникационных систем, таких как 5G и спутниковая связь.
- M9384B VXG обеспечивает пропускную способность модуляции до 2 гигагерц, что позволяет генерировать сложные сигналы с высокой точностью и достоверностью.
- Модульная архитектура позволяет настраивать его в соответствии с конкретными потребностями пользователя. Доступны различные опции, включая расширение частотного диапазона, увеличение пропускной способности модуляции и добавление дополнительных каналов.
- Передовые возможности генерации сигналов: Генератор поддерживает широкий спектр видов модуляции, включая амплитудную модуляцию (АМ), частотную (ЧМ), фазовую (ФМ), импульсную и модуляцию. Это позволяет генерировать сложные сигналы, необходимые для тестирования современных беспроводных систем.
- Программное обеспечение PathWave Signal Generation: Генератор совместим с программным обеспечением Keysight PathWave Signal Generation, которое предоставляет мощные инструменты для создания, анализа и оптимизации сигналов. Это упрощает и ускоряет процесс разработки и тестирования.
Области применения M9384B VXG:
- Разработка и тестирование систем 5G и других современных беспроводных коммуникационных систем.
- Аэрокосмическая и оборонная промышленность (радиолокация, радиоэлектронная борьба, спутниковая связь).
- Исследования и разработки в области радиоэлектроники и телекоммуникаций.
- Тестирование компонентов и устройств для микроволновых и миллиметровых диапазонов.
Технические характеристики M9384B VXG
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 500 МГц |
| 1 ГГц | |
| 2 ГГц | |
| Режим основной полосы частот: | Воспроизведение формы волны |
| Форм-фактор: | Настольный |
| Параметры частоты: | 14 ГГц |
| 20 ГГц | |
| 31,8 ГГц | |
| 44 ГГц | |
| Скорость переключения частоты: | 28 мс |
| Гармоники на частоте 1 ГГц: | -46 дБн |
| Максимальная частота: | 44 ГГц |
| Полоса модуляции | 2 ГГц |
| Максимальная выходная мощность: | 20 дБм |
| Негармоники на частоте 1 ГГц: | -50 дБн |
| Количество выходов: | 2 |
| Выходная мощность при 1 ГГц: | +20 дБм |
| Уровень производительности: | |
|
Фазовый шум на частоте 1 ГГц (смещение 10 кГц и 20 кГц): |
-137 дБн/Гц |
| Режим развертки: | н/д |
| Тип: | Вектор |
| Память воспроизведения формы волны: | 1024 Мса |
Опции M9384B VXG
| Наименование опции | Описание |
|---|---|
| M9384B-F14 | от 1 МГц до 14 ГГц (разъем APC 3,5 мм, папа) |
| M9384B-F20 | от 1 МГц до 20 ГГц (разъем APC 3,5 мм, папа) |
| M9384B-F32 | от 1 МГц до 31,8 ГГц (разъем 2,4 мм, папа) |
| M9384B-F44 | от 1 МГц до 44 ГГц (разъем 2,4 мм, папа) |
| M9384B-D05 | Полоса 500 МГц с памятью 256 Мвыб |
| M9384B-D06 | Полоса 500 МГц с памятью 256 Мвыб |
| M9384B-D10 | Полоса 1 ГГц с памятью 256 Мвыб |
| M9384B-D11 | Полоса 1 ГГц с памятью 256 Мвыб |
| M9384B-D20 | Полоса 2 ГГц с памятью 256 Мвыб |
| M9384B-D21 | Полоса 2 ГГц с памятью 256 Мвыб |
| M9384B-1EB | Высокая выходная мощность от 20 ГГц до 44 ГГц |
| M9384B-1EE | Высокая выходная мощность от 20 ГГц до 43,5 ГГц, ограниченная выше 43,5 ГГц |
| M9384B-M05 | Расширение до 512 Мвыб |
| M9384B-M10 | Расширение до 1024 Мвыб |
| M9384B-403 | Калиброванный аддитивный белый гауссов шум (AWGN) |
| M9384B-PMR | Импульсная модуляция |
| M9384B-PME | Ограниченная импульсная модуляция |
| M9384B-320 | Генератор последовательности импульсов (только SCPI) |
| M9384B-1EH | Улучшенные гармоники ниже 2 ГГц |
| M9384B-001 | Добавить канал 1 |
| M9384B-D2E | Полоса радиочастот, 2 ГГц с памятью 256 Мвыб, ограниченная |
| M9384B-500 | Высокопроизводительный опорный сигнал |
| M9384B-600 | Улучшенный высокопроизводительный опорный сигнал |
| M9384B-ST5 | Низкий фазовый шум |
| M9384B-ST6 | Улучшенный низкий фазовый шум |
| M9384B-EXT | Широкополосные дифференциальные внешние входы I/Q |
| M9384B-DIQ | Дифференциальные выходы I/Q |
| M9384B-PCH | Фазовая когерентность для N каналов |
| M9384B-002 | Добавить канал 2 |
| Y1164A | Комплект для монтажа в стойку для M9384B |
| Y1165A1 | Дополнительный съемный твердотельный накопитель |
| Y1260A | Микрокабель GPIB |
Варианты выбора полосы пропускания на канале 1 (обязательно)
| Вариант | Описание | Дополнительная информация |
|---|---|---|
| M9384B-D05 | Полоса пропускания радиочастот, 500 МГц с памятью 256 Мсa | Требуется F14 или F20 |
| M9384B-D06 | Полоса пропускания радиочастот, 500 МГц с памятью 256 Мсa | Требуется F32 или F44 |
| M9384B-D10 | Полоса пропускания радиочастот, 1 ГГц с памятью 256 Мсa | Требуется F14 или F20 |
| M9384B-D11 | Полоса пропускания радиочастот, 1 ГГц с памятью 256 Мсa | Требуется F32 или F44 |
| M9384B-D20 | Полоса пропускания радиочастот, 2 ГГц с памятью 256 Мсa | Требуется F14 или F20 |
| M9384B-D21 | Полоса пропускания радиочастот, 2 ГГц с памятью 256 Мсa | Требуется F32 или F44 |
| M9384B-D2E | Полоса пропускания радиочастот, 2 ГГц с памятью 256 Мсa, ограниченная | Требуется F32 или F44 |
Характеристики
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
1 МГц - 44 ГГц |
|
Максимальная выходная мощность, dBm
|
20 |
|
Мин. длительность импульса (ИМ), нс
|
30 |
|
Скорость переключения, мкс
|
28 |
|
Нижняя частота, кГц
|
1000 |
|
Верхняя частота, ГГц
|
44 |
|
Форм-фактор
|
настольный |
|
Дисплей
|
ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-137 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
Документы
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

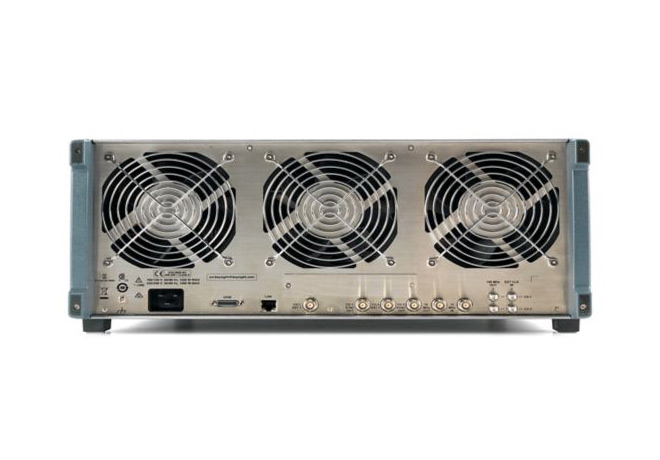

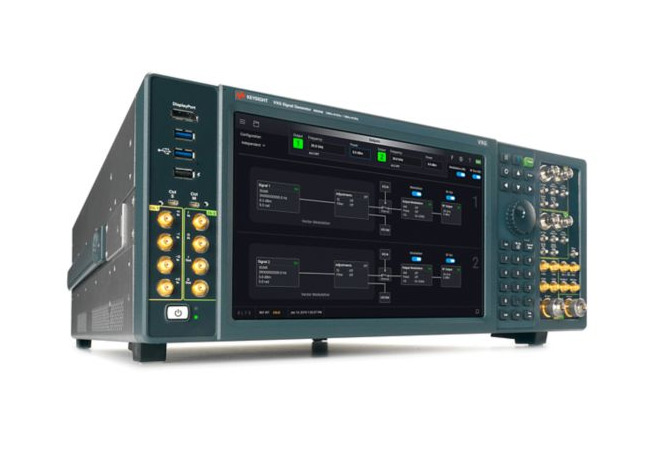

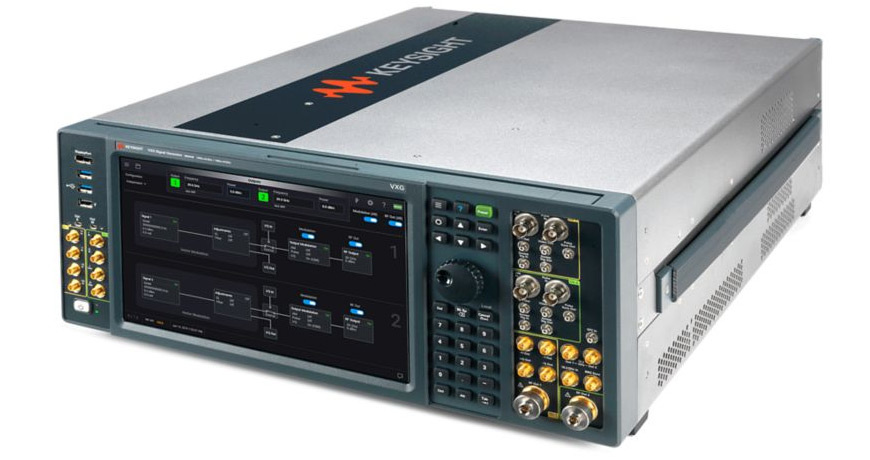

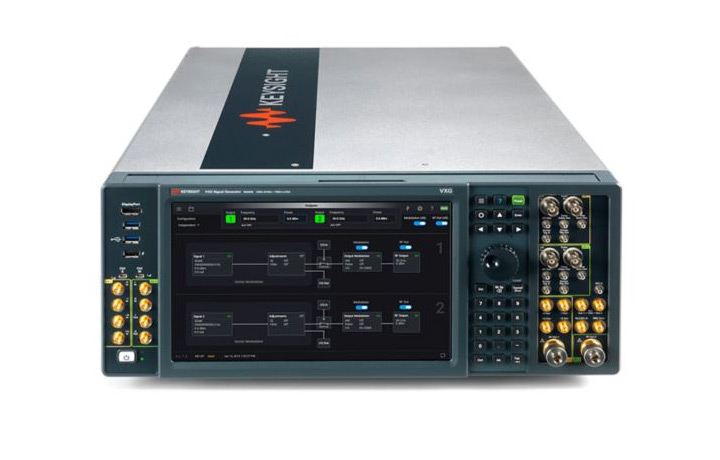

Фотогалерея
