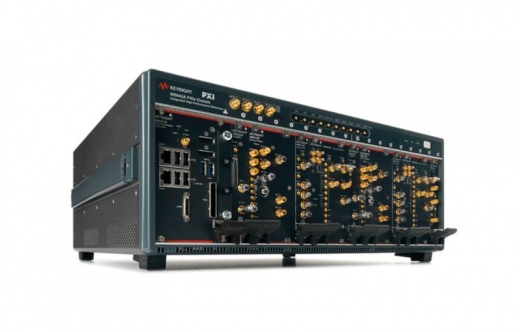

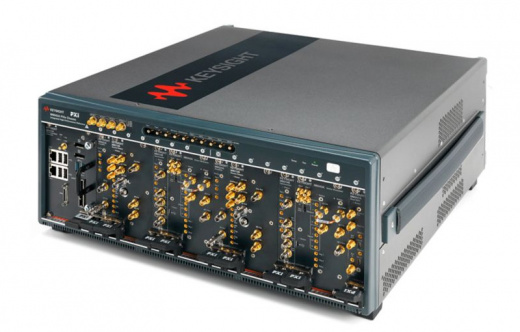

Keysight M9383B VXG-m — векторный генератор сигналов с большим диапазоном, способный одновременно получать динамические положительные уровни напряжения по нескольким каналам. Лидер в тестировании миллиметровых волн. Широкая полоса пропускания радиочастот 2 ГГц. Выходная мощность при 1 ГГц +20 дБм. Скорость переключения частоты 28 мс. Фазовый шум -137 дБн/Гц. Поддержка ПО PathWave Signal Generation.
Надежная работа, возможность проведения испытаний общего назначения
Keysight M9383B VXG-m представляет собой высокопроизводительное решение для генерации сложных аналоговых и цифровых сигналов в широком диапазоне частот от 1 мегагерца до 44 гигагерц.
Разработанный компанией Keysight Technologies, лидером в области контрольно-измерительного оборудования, M9383B VXG-m обеспечивает исключительную точность, стабильность и гибкость, что делает его идеальным инструментом для разработчиков и инженеров, работающих в таких областях, как беспроводная связь, аэрокосмическая и оборонная промышленность, а также исследования и разработки.
M9383B: лидер в тестировании миллиметровых волн
M9383B VXG-m — первый в отрасли двухканальный генератор микроволновых сигналов, обеспечивающий частоту до 44 ГГц.
Функции M9383B VXG-m
- Широкая полоса пропускания радиочастот (2 ГГц)
- Высокая выходная мощность для компенсации потерь в системе и обеспечения возможности усилителя мощности 5G и беспроводного тестирования (OTA)
- Фазовый когерентный локальный генератор (LO) и синхронизация основной полосы частот для многопользовательского или лучевого MIMO OTA-тестирования
- Программное обеспечение PathWave Signal Generation поддерживает создание сигналов, специфичных для конкретных приложений, а также пользовательских сигналов.
- Сигналы, соответствующие стандарту 3GPP 5G NR, с кодированием каналов и поддержкой многоантенного порта
Ключевые особенности и преимущества M9383B VXG-m:
- M9383B охватывает широкий диапазон от 1 мегагерца до 44 гигагерц, что позволяет использовать его для тестирования и измерений в широком спектре приложений, включая разработку новейших беспроводных коммуникационных систем, таких как 5G и спутниковая связь.
- M9383B VXG-m обеспечивает пропускную способность модуляции до 1 гигагерца, что позволяет генерировать сложные сигналы с высокой точностью и достоверностью.
- Модульная архитектура генератора позволяет настраивать его в соответствии с конкретными потребностями пользователя. Доступны различные опции, включая расширение частотного диапазона, увеличение пропускной способности модуляции и добавление дополнительных каналов.
- Генератор поддерживает широкий спектр видов модуляции, включая амплитудную (АМ), частотную (ЧМ), фазовую (ФМ), импульсную и векторную. Это позволяет генерировать сложные сигналы, необходимые для тестирования современных беспроводных систем.
- Программное обеспечение PathWave Signal Generation: Генератор совместим с программным обеспечением Keysight PathWave Signal Generation, которое предоставляет мощные инструменты для создания, анализа и оптимизации сигналов. Это упрощает и ускоряет процесс разработки и тестирования.
Области применения M9383B:
- Разработка и тестирование систем 5G и других современных беспроводных коммуникационных систем.
- Аэрокосмическая и оборонная промышленность (радиолокация, радиоэлектронная борьба, спутниковая связь).
- Исследования и разработки в области радиоэлектроники и телекоммуникаций.
- Тестирование компонентов и устройств для микроволновых и миллиметровых диапазонов.
Технические характеристики M9383B VXG-m
Наименование характеристики | Значение |
---|---|
Параметры пропускной способности: | 2 ГГц |
Режим генератора основной полосы частот: | Воспроизведение формы волны |
Форм-фактор: | Модульный |
Частота: | 44 ГГц |
Скорость переключения: | 28 мс |
Гармоники на частоте 1 ГГц: | -46 дБн |
Максимальная частота: | 44 ГГц |
Полоса модуляции: | 2 ГГц |
Максимальная выходная мощность: | 20 дБм |
Негармоники на частоте 1 ГГц: | -50 дБн |
Количество выходов: | 2 |
Выходная мощность при 1 ГГц: | +20 дБм |
Фазовый шум (смещение 10 кГц и 20 кГц): | -137 дБн/Гц |
Тип: | Вектор |
Память воспроизведения формы волны: | 1024 Мса |
Опции Keysight M9383B VXG-m
Наименование опции | Описание |
---|---|
M9383B-F44 | от 1 МГц до 44 ГГц |
M9383B-021 | 2 ГГц с памятью 256 Мвыб |
M9383B-600 | Улучшенный высокопроизводительный опорный сигнал |
M9383B-ST6 | Улучшенный низкий фазовый шум |
M9383B-1EB | Высокая выходная мощность от 20 ГГц до 44 ГГц |
M9383B-M05 | Расширение памяти генератора основной полосы частот до 512 Мвыб |
M9383B-M10 | Расширение памяти генератора основной полосы частот до 1024 Мвыб |
M9383B-EXT | Широкополосные дифференциальные внешние входы I/Q |
M9383B-DIQ | Дифференциальные выходы I/Q |
M9383B-PCH | Фазовая когерентность для N каналов |
M9383B-PMR | Импульсная модуляция |
M9383B-002 | Добавить канал 2 |
M9037A | Высокопроизводительный встроенный контроллер, поколение 3 |
M9037A-M16 | Расширение памяти с 4 ГБ до 16 ГБ ОЗУ |
M9037A-W16 | Windows 10 (64-разрядная) |
M9043A | 18-слотовое шасси PXIe со встроенной высокой производительностью |
Y1216B | Комплект адаптеров для монтажа с углублением |
Y1215C | Адаптер для скрытого монтажа |
Y1214B | Комплект воздухозаборников (рекомендуется для систем, монтируемых в стойку, с пространством менее 1U под шасси) |
11904C | Адаптер, 24 мм (папа) на 2,92 мм (мама), от постоянного тока до 40 ГГц |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
1 МГц - 44 ГГц |
Максимальная выходная мощность, dBm
|
18 |
Мин. длительность импульса (ИМ), нс
|
30 |
Скорость переключения, мкс
|
28 |
Нижняя частота, кГц
|
1000 |
Верхняя частота, ГГц
|
44 |
Дисплей
|
ЖК-дисплей |
Фазовый шум, дБн/Гц
|
-137 |
