Миг Трейдинг EMG-40A – модуль расширения частоты для СВЧ-генераторов, позволяющий увеличить их выходной диапазон до 40 ГГц. Поддерживает сквозной режим до 20 ГГц и умножение частоты на два (20–40 ГГц), обеспечивает регулировку мощности до +20 дБм с шагом 0,1 дБ и формирование импульсных сигналов от внешнего источника.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

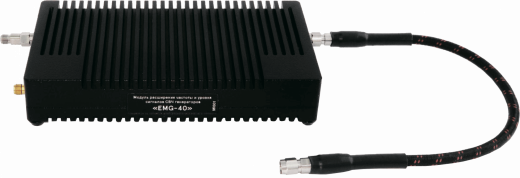

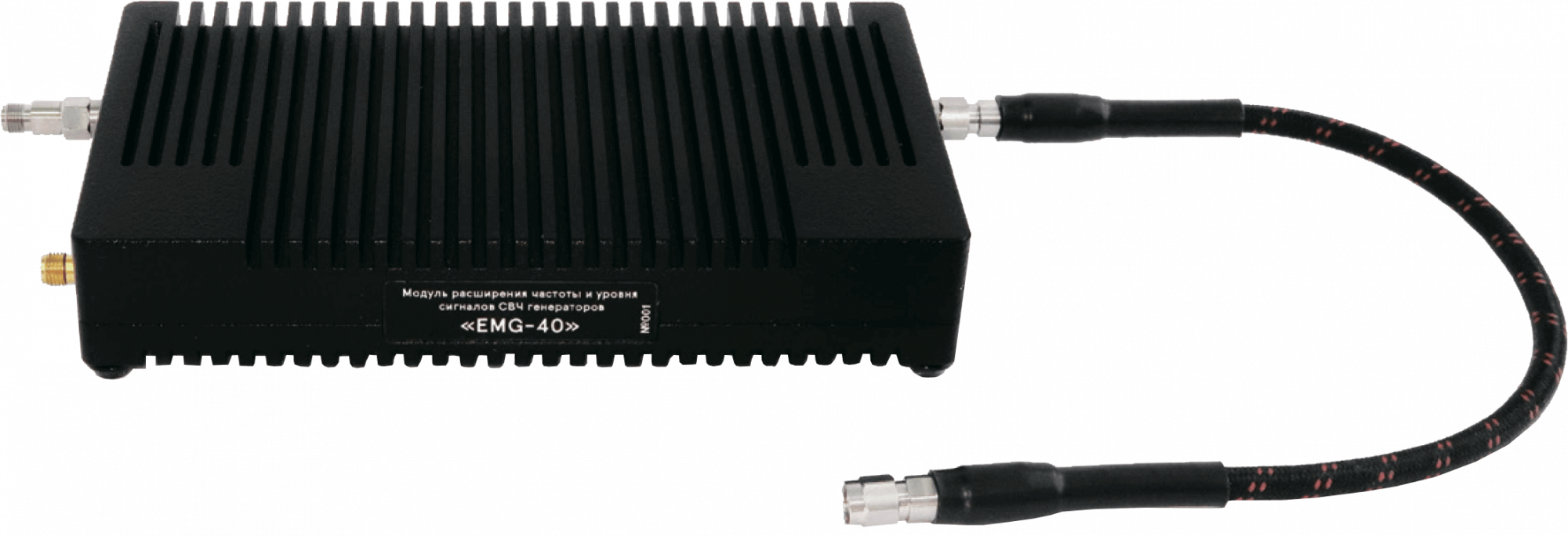

Миг Трейдинг EMG-40A: Модуль расширения частоты СВЧ сигналов
Модуль расширения частоты и уровня сигналов СВЧ генераторов Миг Трейдинг EMG-40A представляет собой высокоточный прибор, предназначенный для совместной работы с СВЧ-генераторами, поддерживающими стандарт SCPI-99 и подключаемыми к персональному компьютеру по интерфейсу Ethernet. Модуль обеспечивает расширение диапазона выходных рабочих частот генератора до 40 ГГц, регулировку уровня выходной мощности в широком диапазоне рабочих частот, а также формирование импульсно-модулированных сигналов от внешнего источника модуляции. Прибор применяется при разработке, производстве и эксплуатации радиоэлектронной аппаратуры, а также может использоваться в составе автоматизированных измерительных комплексов.
Устройство построено на основе высококачественной элементной базы и включает в свой состав умножители частоты с кратностью 2, электронно-управляемые аттенюаторы, фильтры и усилители. Модуль поддерживает два основных режима работы: режим без изменения частоты (сквозной канал) для сигналов в диапазоне от 100 МГц до 20 ГГц и режим умножения частоты на 2 для диапазона от 20 до 40 ГГц. Управление модулем осуществляется через персональный компьютер с помощью специализированного программного обеспечения «Модуль EMG-40A», входящего в комплект поставки. Программное обеспечение позволяет управлять уровнем мощности и значением частоты сигнала на выходе модуля, а также автоматически переключать умножительные каналы в зависимости от заданной выходной частоты.
Технические характеристики Миг Трейдинг EMG-40A
| Параметр | Значение |
|---|---|
| Диапазон входных частот, ГГц | от 0,1 до 20 |
| Диапазон выходных частот, ГГц | от 0,1 до 40 (от 20 до 40 в режиме умножения) |
| Уровень выходной мощности на частотах до 20 ГГц, дБм | до +20 |
| Уровень выходной мощности на частотах от 20 до 35 ГГц, дБм | до +19 |
| Уровень выходной мощности на частотах от 35 до 40 ГГц, дБм | до +10 |
| Шаг регулировки выходной мощности, дБ | 0,1 |
| Глубина регулировки выходной мощности, дБм | до –40 |
| КСВН выхода | 2,2 |
Применение и назначение Миг Трейдинг EMG-40A
- Расширение частотного диапазона СВЧ-генераторов: модуль позволяет увеличить верхнюю границу выходной частоты генератора до 40 ГГц, что существенно расширяет область его применения.
- Регулировка уровня выходной мощности: обеспечивает точную установку уровня мощности в широком диапазоне рабочих частот с дискретностью 0,1 дБ.
- Формирование импульсно-модулированных сигналов: позволяет создавать сигналы с импульсной модуляцией от внешнего источника, что необходимо для тестирования радиолокационных и связных систем.
- Использование в составе автоматизированных измерительных комплексов: возможность интеграции в измерительные стенды благодаря интерфейсам Ethernet и USB, а также поддержке стандарта SCPI.
Ключевые особенности Миг Трейдинг EMG-40A
- Расширение частотного диапазона до 40 ГГц – модуль позволяет использовать стандартные СВЧ-генераторы с верхней частотой до 20 ГГц для работы в миллиметровом диапазоне волн.
- Два режима работы – режим без изменения частоты (сквозной канал, 0,1–20 ГГц) и режим умножения частоты на 2 (20–40 ГГц) с автоматическим переключением умножительных каналов.
- Широкий диапазон регулировки выходной мощности – установка уровня мощности от –40 до +19 дБм в различных поддиапазонах частот с дискретностью 0,1 дБ.
- Поддержка импульсной модуляции – формирование импульсно-модулированных сигналов с минимальной длительностью импульса 20 нс и частотой повторения до 25 МГц.
- Низкий уровень субгармонических составляющих – подавление субгармоник на уровне не менее –60 дБ относительно несущей.
- Управление через ПК с интуитивно понятным интерфейсом – программное обеспечение «Модуль EMG-40A» позволяет управлять частотой и мощностью, а также автоматически настраивать умножительные каналы.
- Совместимость с любыми СВЧ-генераторами – поддержка стандарта SCPI-99 и интерфейса Ethernet обеспечивает универсальность подключения.
