Механический переключатель ВЧ сигналов SIGLENT SSU5265A, DC – 26,5 ГГц, 1 SP6T, разъёмы SMA. Время переключения <15 мс, ресурс 5 млн циклов. Управление USB/SCPI. Для последовательного тестирования до шести устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

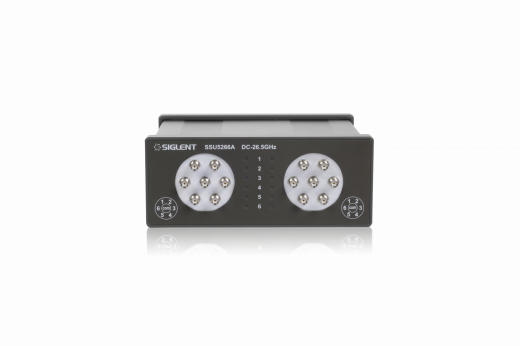

SIGLENT SSU5265A Механический переключатель, DC – 26,5 ГГц, 1 SP6T
SIGLENT SSU5265A — это механический переключатель ВЧ сигналов серии SSU5000A, оснащённый одним SP6T-переключателем на диапазон частот от постоянного тока до 26,5 ГГц. Устройство имеет один общий порт COM, который может соединяться с любым из шести выходов. Такая конфигурация идеально подходит для последовательного тестирования нескольких устройств без необходимости физического переподключения кабелей. SP6T-переключатель особенно востребован в производственных линиях, где требуется поочерёдный контроль группы однотипных компонентов, а также в системах мониторинга и коммутации антенных решёток.
Все RF-разъёмы выполнены в стандарте SMA (розетка) с волновым сопротивлением 50 Ом. Управление осуществляется через USB-интерфейс с использованием стандартных команд SCPI, что обеспечивает быструю интеграцию в автоматизированные испытательные комплексы. В комплект поставки входит ПО EasySSU для ручного управления, сохранения конфигураций и создания сценариев переключения. Время переключения составляет менее 15 мс, а ресурс — 5 миллионов циклов, что гарантирует длительную надёжную работу при интенсивном использовании. Прибор оснащён светодиодной индикацией активного выхода, что упрощает визуальный контроль и отладку.
Технические характеристики SIGLENT SSU5265A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC – 26,5 ГГц |
| Количество переключателей | 1 (SP6T) |
| RF-разъёмы | SMA (розетка), 50 Ом |
| КСВН (тип.) | <1,2 (0-3 ГГц), <1,3 (3-8 ГГц), <1,4 (8-12,4 ГГц), <1,5 (12,4-18 ГГц), <1,7 (18 - 26,5 ГГц) |
| Вносимые потери (тип.) |
<0,2 дБ (0-3 ГГц), <0,3 дБ (3-8 ГГц), <0,4 дБ(8-12,4 ГГц), <0,5 дБ (12,4-18 ГГц), <0,7 (18 - 26,5 ГГц) |
| Изоляция (тип.) |
<-80 дБ (0-3 ГГц), <-70 дБ (3-8 ГГц), <-60 дБ(8-12,4 ГГц), <-60 дБ (12,4-18 ГГц), <-50 (18 - 26,5 ГГц) |
| Напряжение питания | 12 В пост. тока |
| Максимальный ток управления | 1,25 А |
| Время переключения | <15 мс |
| Ресурс переключений (тип.) | 5 000 000 циклов |
| Управление | USB 2.0, SCPI, ПО EasySSU |
| Габариты (Ш×В×Г) | 153 × 62,4 × 137,5 мм |
| Масса | 890 г |
Применение и назначение SIGLENT SSU5265A
- Последовательное тестирование нескольких устройств: Один вход COM и шесть выходов позволяют подключать до шести DUT к одному измерительному прибору и поочерёдно измерять их параметры без переключения кабелей.
- Расширение портов анализатора цепей: При подключении к одному порту VNA переключатель превращает его в шестиканальное устройство для тестирования фильтров, антенн и кабелей.
- Автоматизация производственного тестирования: Время переключения <15 мс и ресурс 5 млн циклов делают прибор идеальным для высокоинтенсивных производственных линий.
- Построение коммутационных матриц для систем мониторинга: SP6T-переключатель может направлять сигнал от одного источника к шести нагрузкам, что полезно в системах контроля параметров.
Ключевые особенности SIGLENT SSU5265A
- SP6T (Single-Pole Six-Throw) — однополюсный шестипозиционный переключатель: В данной модели используется один такой переключатель. SP6T означает, что одна общая клемма (COM) может подключаться к любой из шести переключаемых клемм (OUT1...OUT6). Это позволяет последовательно подключать до шести различных нагрузок к одному источнику.
- Один SP6T-переключатель: Общий порт COM может соединяться с любым из шести выходов, что позволяет последовательно подключать до шести тестируемых устройств к одному измерительному прибору.
- Превосходные RF-характеристики до 26,5 ГГц: КСВН <1,7, потери <0,7 дБ, изоляция <-50 дБ. Переключатель не вносит искажений в измеряемый сигнал.
- Быстрое время переключения (<15 мс) и высокий ресурс (5 млн циклов): Сочетание скорости и долговечности для высокоинтенсивных производственных линий.
- Программное управление через SCPI и USB: Управление по стандартным командам SCPI. Утилита EasySSU обеспечивает простоту настройки и мониторинга.
- Компактный корпус и удобство монтажа: Прибор занимает минимум места на лабораторном столе, легко крепится в стойку и объединяется с другими переключателями в крупные системы.
- Высокая устойчивость к вибрациям и ударам: Прибор сохраняет работоспособность при вибрациях до 10G и ударах до 500G, что позволяет использовать его в полевых условиях и на подвижных объектах.
- Визуальный контроль состояния переключателя: Светодиодная индикация на передней панели отображает активный выход, что упрощает отладку.
