SIGLENT SSU5182A Механический переключатель ВЧ сигналов, DC – 18 ГГц, 2 SPDT
SIGLENT SSU5182A — это механический переключатель ВЧ сигналов серии SSU5000A, оснащённый двумя независимыми SPDT-переключателями. Диапазон частот — от постоянного тока до 18 ГГц. Каждый из двух каналов имеет собственный общий порт COM и два переключаемых выхода. Устройство позволяет одновременно коммутировать сигналы от двух независимых источников к четырём нагрузкам или наоборот, что значительно расширяет возможности автоматизации измерений.

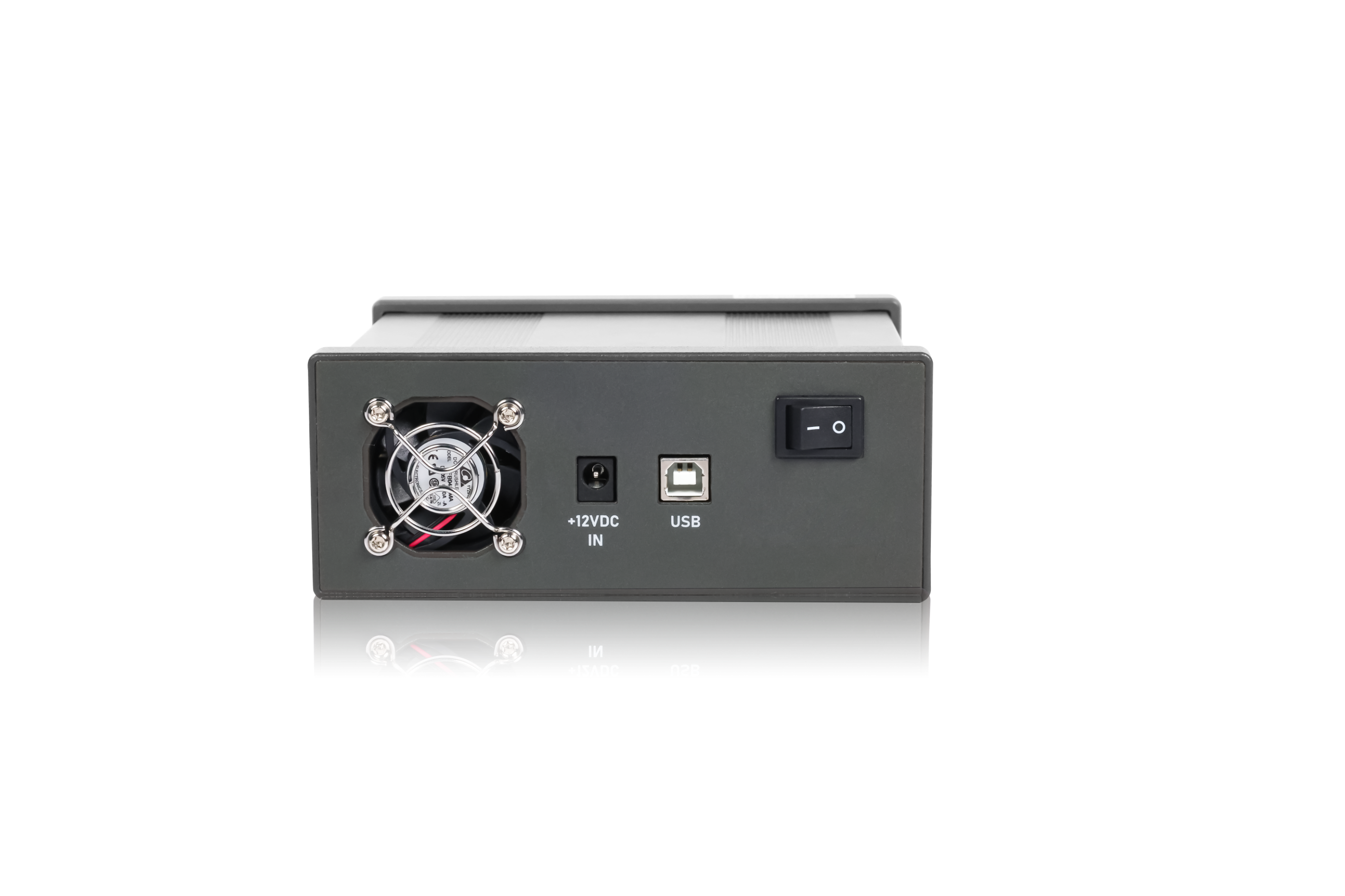

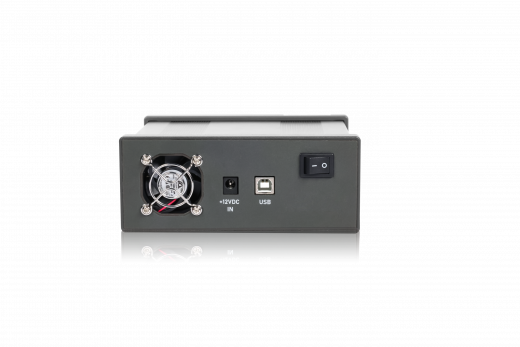

Все RF-разъёмы — SMA (розетка). Управление через USB с поддержкой SCPI. Компактный корпус (153×62,4×137,5 мм), масса 890 г. Время переключения менее 10 мс, ресурс — 10 миллионов циклов на канал. Идеально для двухканальных систем тестирования и матричных коммутаторов.
Технические характеристики SIGLENT SSU5182A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC – 18 ГГц |
| Количество переключателей | 2 (SPDT) |
| RF-разъёмы | SMA (розетка), 50 Ом |
| КСВН (тип.) | <1,1 (0-3 ГГц), <1,2 (3-8 ГГц), <1,2 (8-12,4 ГГц), <1,4 (12,4-18 ГГц) |
| Вносимые потери (тип.) |
<0,15 дБ (0-3 ГГц), <0,2 дБ (3-8 ГГц), <0,25 дБ(8-12,4 ГГц), <0,35 дБ (12,4-18 ГГц) |
| Изоляция (тип.) |
<-80 дБ (0-3 ГГц), <-75 дБ (3-8 ГГц), <-65 дБ(8-12,4 ГГц), <-60 дБ (12,4-18 ГГц) |
| Напряжение питания | 12 В пост. тока |
| Максимальный ток управления | 1,25 А |
| Время переключения | <10 мс |
| Ресурс переключений (тип.) | 10 000 000 циклов |
| Управление | USB 2.0, SCPI, ПО EasySSU |
| Габариты (Ш×В×Г) | 153 × 62,4 × 137,5 мм |
| Масса | 890 г |
Применение и назначение SIGLENT SSU5182A
- Двухканальная коммутация для VNA: Два SPDT-переключателя позволяют подключать двухпортовый анализатор цепей к четырём тестируемым устройствам или коммутировать два различных сигнала к одному анализатору. Ускоряет многопортовые измерения.
- Одновременное тестирование двух усилителей мощности: Можно поочерёдно направлять сигнал генератора на два разных усилителя, а выход каждого — на анализатор спектра. Экономит время при измерении P1dB и КПД.
- Построение коммутационных матриц для MIMO: Два независимых канала позволяют создавать гибкие схемы для тестирования антенных решёток 2×2 или переключения между двумя приёмопередающими трактами.
- Лабораторные исследования с двумя тестируемыми образцами: При частой смене DUT переключатель избавляет от переподключения кабелей, сохраняя калибровку и целостность разъёмов.
Ключевые особенности SIGLENT SSU5182A
- Два независимых SPDT-переключателя: Два канала работают независимо: каждый может направлять сигнал со своего входа COM на один из двух выходов. Позволяет организовать 2×4 коммутацию.
- Идеальные ВЧ-параметры до 18 ГГц: КСВН не выше 1,4, потери до 0,35 дБ, изоляция до –60 дБ. Минимальное влияние на точность измерений.
- Быстрое переключение (<10 мс) и высокий ресурс: Высокая скорость и 10 млн циклов на канал — ключевые показатели для производственных систем, где каждая секунда на счету.
- Программное управление через SCPI и USB: Управление каждым каналом независимо по командам SCPI. Утилита EasySSU позволяет визуально контролировать состояние обоих переключателей.
- Компактность и лёгкость: Те же габариты, что и у одномодульной версии, масса 890 г. Удобно для стоечного монтажа и переносных лабораторий.
- Высокая надёжность: Устойчивость к вибрациям 10G и ударам 50G, долговечные разъёмы SMA. Подходит для полевых условий.
- Индикация состояния каждого канала: Светодиоды на передней панели показывают, в каком положении находится каждый из двух переключателей, что упрощает визуальный контроль.
