Матричный переключатель ВЧ сигналов SIGLENT SSM5122A, 9 кГц – 9 ГГц, 2 входа / 12 выходов. Разъёмы 3,5 мм, мощность 20 дБм, управление LAN/USB/Direct Control. Для автоматизации измерений фильтров, антенн, кабелей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
SIGLENT SSM5122A Переключатель ВЧ сигналов матричный, 9 кГц – 9 ГГц, 2 входа, 12 выходов
SIGLENT SSM5122A — это высококачественный матричный переключатель ВЧ сигналов (RF‑switch matrix), предназначенный для расширения измерительных портов векторных анализаторов цепей, генераторов сигналов, анализаторов спектра и другого испытательного оборудования. Модель работает в частотном диапазоне от 9 кГц до 9 ГГц и позволяет подключать два входных порта (A, B) к двенадцати выходным портам (1–12) с возможностью гибкой маршрутизации сигнала. Прибор построен на базе надёжных электромеханических переключателей, обеспечивающих высокую повторяемость и длительный срок службы.

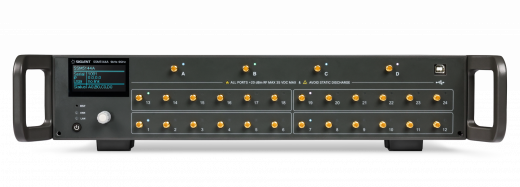

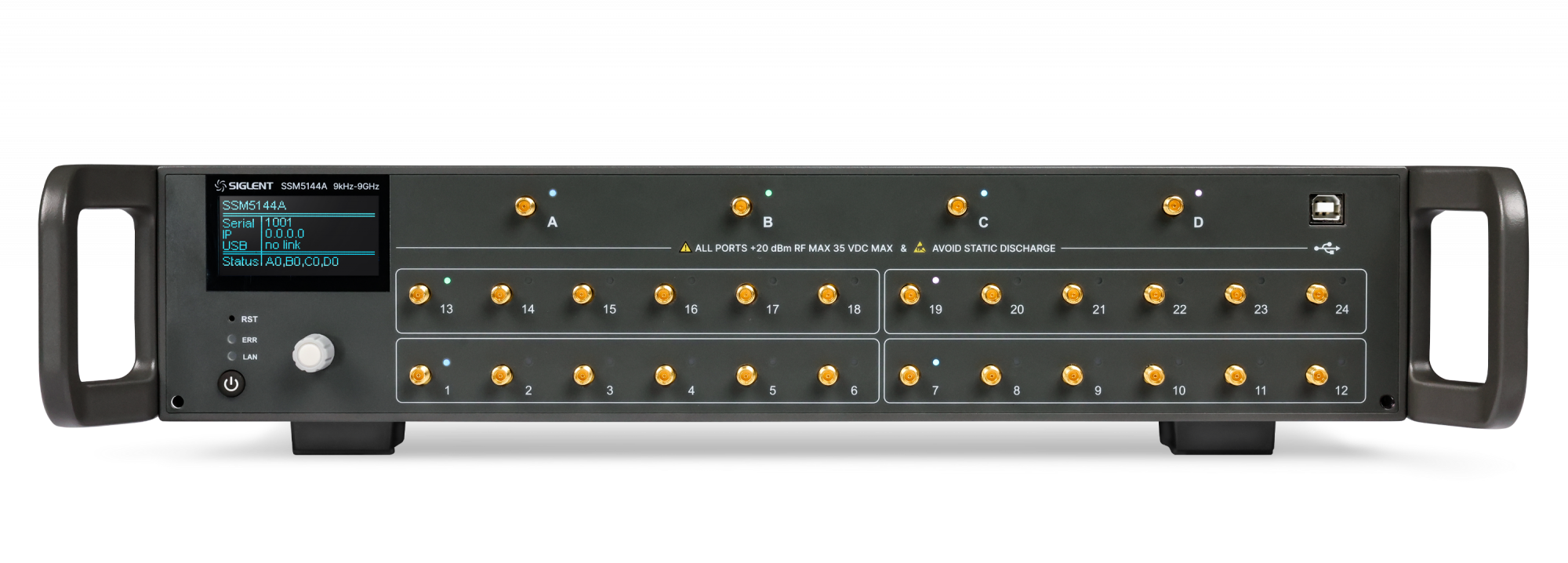

Матрица оснащена 2,4‑дюймовым LCD‑дисплеем и удобным интерфейсом управления: вращающийся энкодер позволяет оперативно настраивать связи между портами. Поддержка интерфейсов LAN, USB и Direct Control обеспечивает лёгкую интеграцию в автоматизированные измерительные комплексы. Устройство выполнено в стандартном 19‑дюймовом корпусе высотой 2U, что делает его идеальным решением для лабораторий и производственных линий, где требуется быстрое переключение между несколькими тестируемыми устройствами (DUT).
Технические характеристики SIGLENT SSM5122A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 9 кГц – 9 ГГц |
| Количество входных портов | 2 |
| Количество выходных портов | 12 |
| Тип RF‑разъёмов | 3,5 мм (розетка) |
| Волновое сопротивление | 50 Ом |
| Максимальная входная мощность ВЧ | 20 дБм |
| Максимальное входное напряжение постоянного тока | 35 В |
| Дисплей | 2,4″ LCD |
| Интерфейсы управления | LAN, USB Device, Direct Control (вход/выход) |
| Габариты (Ш×В×Г) | 425 × 88,5 × 417,6 мм |
| Вес | ≈5,3 кг |
| Питание | 100–240 В переменного тока, 50/60 Гц |
Применение и назначение SIGLENT SSM5122A

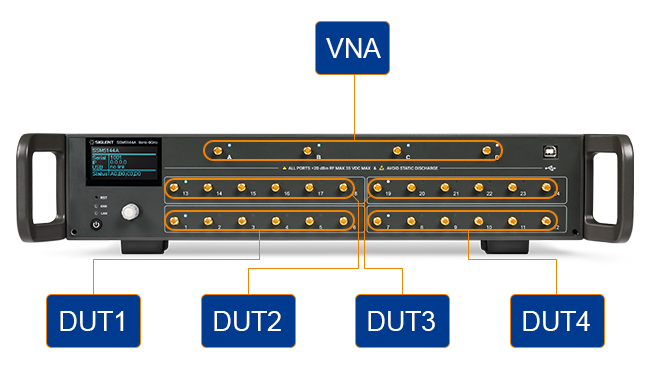

- Автоматизация многопортовых измерений: Позволяет подключать до 12 тестируемых устройств к одному или двум портам векторного анализатора цепей. Это значительно сокращает время тестирования при серийном контроле фильтров, кабельных сборок и антенн.
- Расширение измерительных стендов для 5G-компонентов: Диапазон частот до 9 ГГц полностью покрывает потребности тестирования компонентов для стандартов 5G FR1 (до 7,125 ГГц), Wi‑Fi 6/6E и LTE‑расширенных диапазонов.

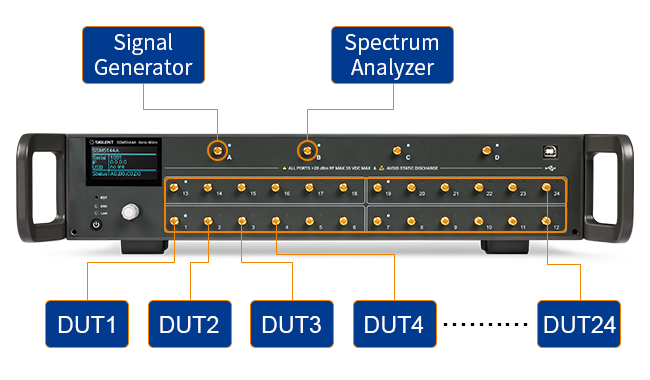

- Лабораторные исследования и разработка: Гибкая маршрутизация сигналов позволяет инженерам быстро переключать сигналы между различными измерительными приборами и DUT, ускоряя процесс отладки и верификации.
- Автоматизированный входной контроль компонентов: Благодаря поддержке интерфейсов LAN и Direct Control, матрица легко интегрируется в систему автоматизированного тестирования, где необходимо поочередное измерение параметров множества однотипных изделий.
Ключевые особенности и встроенные функции SSM5122A
- Гибкая конфигурация 2х12 с независимой коммутацией: Модель оснащена двумя входными портами и двенадцатью выходными. Каждый входной порт может быть независимо соединён с любым из выходных портов, что позволяет одновременно тестировать два устройства без необходимости переключения кабелей.
- Широкий частотный диапазон от 9 кГц до 9 ГГц: Стартовая частота всего 9 кГц охватывает не только стандартные ВЧ‑диапазоны, но и низкочастотные измерения (например, аудиочастотные фильтры и компоненты систем управления). Верхняя частота 9 ГГц достаточна для большинства приложений беспроводной связи, включая Wi‑Fi 6E и 5G FR1.
- Мощный упрощённый многопортовый алгоритм калибровки: Интерфейс Direct Control позволяет передавать сигналы синхронизации между матрицей и векторным анализатором цепей, автоматизируя процесс многопортовой калибровки. Это сокращает время калибровки в разы по сравнению с ручным переключением кабелей.
- Надёжные RF‑переключатели с низкими вносимыми потерями: Электромеханические переключатели, используемые в матрице, обеспечивают отличную повторяемость измерений (<0,03 дБ) и миллионы циклов переключения, что гарантирует долговременную надёжность при интенсивной эксплуатации на производстве.
- Удобный локальный интерфейс управления: На передней панели расположен 2,4‑дюймовый LCD‑дисплей и поворотный энкодер. Инженер может вручную настроить маршрутизацию сигналов прямо на месте, без подключения к компьютеру — это особенно удобно при отладке и настройке оборудования.
- Программное обеспечение EasySSM и поддержка SCPI: В комплекте с прибором поставляется ПО EasySSM, позволяющее управлять матрицей через графический интерфейс. Для автоматизации предусмотрена полная поддержка команд SCPI и драйверов IVI для LabVIEW, что упрощает интеграцию в существующие измерительные системы.
- Совместимость с приборами других производителей: Хотя матрица оптимизирована для работы с векторными анализаторами SIGLENT, она полностью совместима с приборами других ведущих брендов благодаря стандартным интерфейсам управления и поддержке калибровочных алгоритмов.
