Rigol DG972 – двухканальный генератор с частотой синуса до 70 МГц, 16-битным ЦАП и частотой дискретизации 250 Мвыб/с. Расширенные возможности: генерация прямоугольных импульсов до 20 МГц, PRBS до 50 Мбит/с. Оснащен сенсорным экраном, технологией SiFi II и частотомером до 240 МГц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

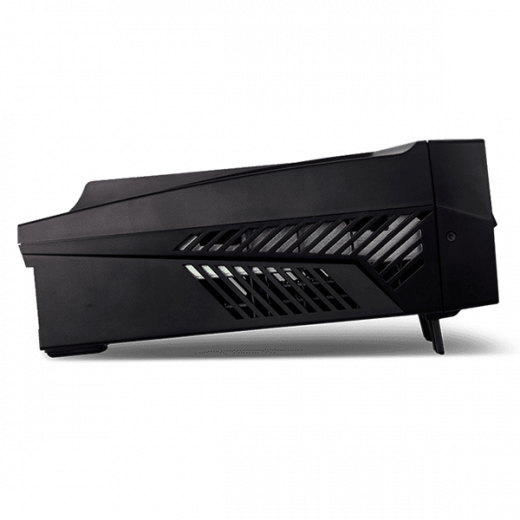

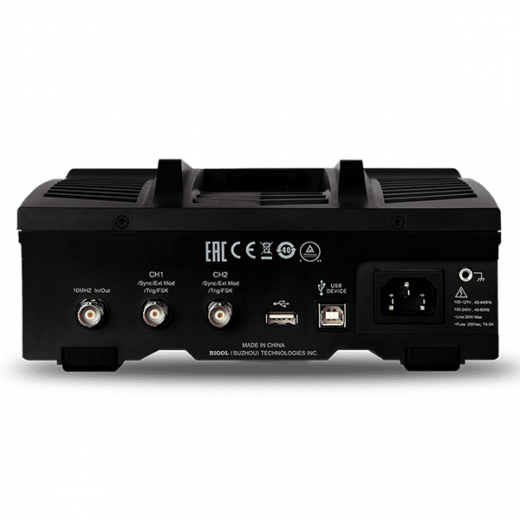

Rigol DG972 Генератор сигналов произвольной формы (70 МГц, 2 канала)
Rigol DG972 представляет собой усовершенствованный генератор сигналов, расширяющий частотный диапазон серии DG900 до 70 МГц. Эта модель сохраняет все ключевые преимущества линейки: два независимых канала с 16-битным разрешением, технологию SiFi II для бескомпромиссной точности сигнала и интуитивный сенсорный интерфейс. Высокая частота дискретизации 250 Мвыб/с и низкий уровень фазового шума позволяют генерировать сложные композитные сигналы с минимальными искажениями, что необходимо при работе с ВЧ-компонентами и быстродействующими цифровыми интерфейсами.
Универсальность модели проявляется в его способности заменять сразу несколько приборов: функциональный генератор, генератор произвольных сигналов, частотомер и генератор шума с полосой 100 МГц. Благодаря функции построения сложных последовательностей вы можете создавать многосегментные сценарии для стресс-тестирования устройств, комбинируя тоны, шум и произвольные формы в рамках одного цикла воспроизведения.
Технические характеристики Rigol DG972
| Наименование характеристики | Значение |
|---|---|
| Максимальная частота (синус) | 70 МГц |
| Макс. частота (прямоуг./импульсн.) | 20 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 250 Мвыб/с |
| Вертикальное разрешение (ЦАП) | 16 бит |
| Длина произвольной волны | 16 Мточек/канал |
| Формы сигналов | Синус, Прямоугольный, Пила, Импульсный, Шум, DC, PRBS, RS-232, Двухтональный, Последовательность |
| Диапазон частот для синуса | 1 мкГц — 70 МГц |
| Скорость PRBS | 2 кбит/с — 50 Мбит/с |
| Выходное напряжение (50 Ом) | 1 мВп-п до 2,5 Вп-п (≤60 МГц) |
| Фазовый шум (10 МГц, отстройка 10 кГц) | < -105 дБн/Гц (тип.) |
| Частотомер | Есть, 7 разр./с, диапазон до 240 МГц |
| Интерфейсы | USB Host, USB Device |
| Дисплей | 4,3" TFT Цветной Сенсорный |
| Габариты (ШхВхГ) | 237,4 x 97 x 268 мм |
| Вес | 1,75 кг |
Применение Rigol DG972
- Тестирование ВЧ-трактов и фильтров: Расширенный до 70 МГц частотный диапазон позволяет проверять характеристики полосовых фильтров, усилителей промежуточной частоты и других компонентов приемопередающих трактов.
- Промышленная электроника: Используется для проверки работы преобразователей частоты, драйверов двигателей и датчиков Холла, требующих точного задания частоты и формы управляющих сигналов вплоть до 20 МГц для прямоугольных импульсов.
- Тестирование источников питания и ШИМ-контроллеров: С помощью генератора импульсов с регулируемыми фронтами (вплоть до 9 нс) можно тестировать реакцию силовых ключей и контроллеров на различные управляющие сигналы.
Ключевые особенности Rigol DG972
- 16-битное разрешение для сложных модуляций: При тестировании квадратурных модуляторов (IQ) или систем связи высокое разрешение ЦАП критически важно для сохранения информации о фазе и амплитуде сигнала, что напрямую влияет на точность измерения.
- Технология SiFi II: Позволяет выбирать режим интерполяции между точками сгенерированной формы сигнала. Вы можете получить либо классический ступенчатый сигнал ЦАП, либо сглаженный, с контролируемым подавлением высокочастотных зеркал, что упрощает согласование с нагрузкой.
- Улучшенные характеристики прямоугольных импульсов: По сравнению с младшей моделью, максимальная частота прямоугольных импульсов и сигналов PRBS увеличена до 20 МГц и 50 Мбит/с соответственно, что расширяет возможности цифрового тестирования.
- Функция генератора гармоник до 8-го порядка: Незаменима при калибровке измерительных преобразователей и анализаторов спектра. Вы можете задать точное соотношение амплитуд гармоник для проверки линейности тракта.
- Бесшумная работа: Пассивное охлаждение гарантирует отсутствие микрофонного эффекта и вибраций, которые могли бы повлиять на чувствительные схемы при прецизионных низкочастотных измерениях.
- Генерация последовательностей RS-232 и PRBS: Позволяет эмулировать работу UART интерфейсов и тестировать помехоустойчивость каналов связи без программирования микроконтроллера.
- Создание сложных последовательностей (Sequence): Режим "Sequence" позволяет объединять до 8 сегментов различных сигналов (синус, шум, произвольный) в одну петлю, что идеально подходит для моделирования реальных процессов, таких как работа датчика с шумом и всплесками.
