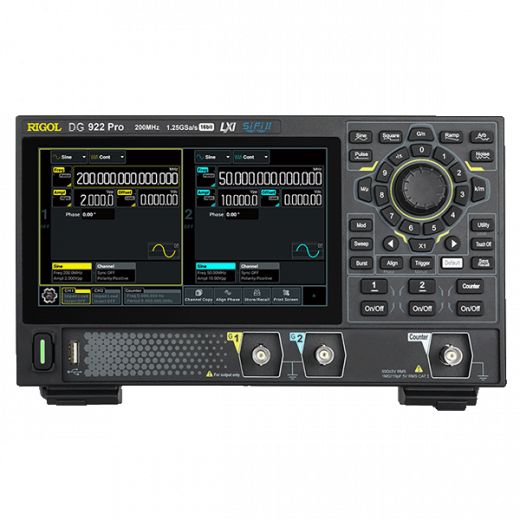

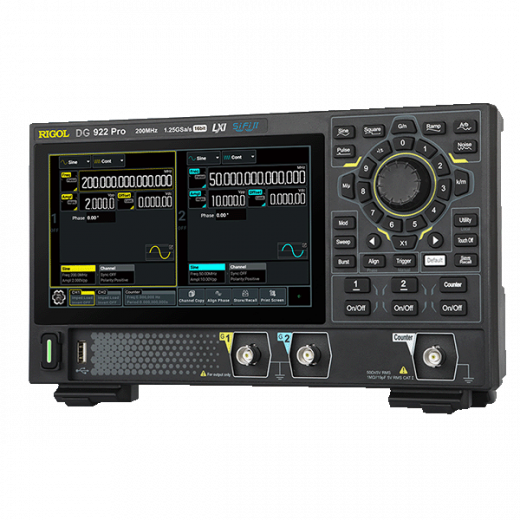

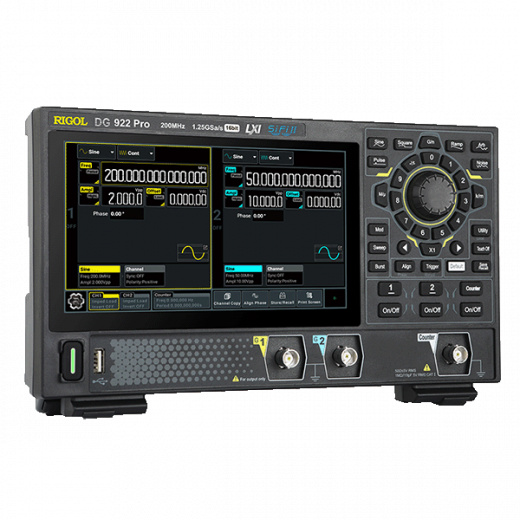

Rigol DG922 Pro Генератор сигналов произвольной формы

Rigol DG922 Pro: Максимальная производительность в компактном форм-факторе

Rigol DG922 Pro — это флагманская модель в линейке компактных генераторов DG900 Pro, предлагающая максимальную частоту выходного сигнала 200 МГц. Этот прибор создан для самых требовательных задач, где необходим чистый и точный сигнал в широком диапазоне частот, но при этом критически важна экономия рабочего пространства. Модель объединяет в себе все передовые технологии Rigol, обеспечивая производительность, ранее доступную лишь в крупных настольных приборах.

Сочетание 16-битного разрешения ЦАП, высокой частоты дискретизации 1,25 ГВыб/с и фирменной технологии SIFI II позволяет DG922 Pro генерировать сигналы с исключительной точностью и минимальными искажениями вплоть до 200 МГц. Это делает его идеальным инструментом для тестирования телекоммуникационного оборудования, радиолокационных систем, высокоскоростных цифровых интерфейсов и в научных исследованиях, где требования к чистоте и стабильности сигнала максимальны.

Технические характеристики Rigol DG922 Pro

Области применения и назначение Rigol DG922 Pro

• Телекоммуникации и связь: Генерация несущих частот, тестовых сигналов для проверки трактов приема-передачи, модуляторов и демодуляторов в диапазоне до 200 МГц, используемом в различных стандартах связи и радиовещании.
• Радиолокация и радиоуправление: Тестирование компонентов приемопередающих трактов, работающих в L-диапазоне, создание сложных зондирующих импульсов для учебных и исследовательских РЛС.
• Научные исследования и разработки (R&D): Использование в физических экспериментах, где требуется прецизионное управление частотами, генерация сложных сигналов возбуждения для квантовых систем, акустооптики или лазерной техники.
• Разработка высокоскоростных цифровых устройств: Генерация тактовых сигналов, тестовых последовательностей для проверки работы FPGA, высокоскоростных АЦП, ЦАП и линий передачи данных (LVDS, LVPECL).

Ключевые особенности и встроенные функции Rigol DG922 Pro

• Максимальная частота 200 МГц: Флагманский параметр модели, открывающий возможности для работы в самом широком спектре приложений среди всех генераторов серии DG900 Pro.
• Исключительная целостность сигнала (SIFI II): Сочетание 16-битного разрешения и попиксельной архитектуры гарантирует минимальные искажения и шум даже на предельных частотах, что подтверждает высокий авторитет Rigol в области измерительного оборудования.
• Двухканальная независимая генерация с режимом связи: Два канала могут работать как полностью независимо, так и в связанных режимах (следящий режим, сдвиг фаз), что удобно для тестирования дифференциальных линий, квадратурных модуляторов и схем с комплементарными сигналами.
• Встроенный частотомер с расширенными возможностями до 1 ГГц: Точность встроенного частотомера высока и позволяет измерять частоту внешних сигналов до 1 ГГц, что расширяет функциональность прибора и его ценность как самостоятельного измерительного инструмента.
• Удобство работы в полевых условиях: Ультрапортативный дизайн (толщина 80 мм) и возможность питания от USB Power Bank через Type-C делают генератор идеальным выбором для монтажных и пусконаладочных бригад, работающих вне лаборатории.
• Поддержка всех видов модуляции и свип-режимов: Прибор поддерживает полный спектр аналоговых и цифровых модуляций, а также режимы качания частоты, амплитуды и длительности импульса, предоставляя максимум гибкости для тестирования.
• Генерация произвольных сигналов любой сложности: Благодаря памяти в 16 млн точек на канал (с возможностью расширения до 32 млн) и программному обеспечению для ПК, инженер может загрузить в DG922 Pro практически любой мыслимый сигнал, включая оцифрованные аудиоданные, сигналы сейсмодатчиков или специализированные тестовые последовательности.
