Rigol DG821 — это одноканальный генератор сигналов с частотным диапазоном до 25 МГц. Модель предназначена для более требовательных задач, где стандартных 10 МГц становится недостаточно, например, при работе с ВЧ-фильтрами, быстрыми операционными усилителями или ультразвуковыми преобразователями.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

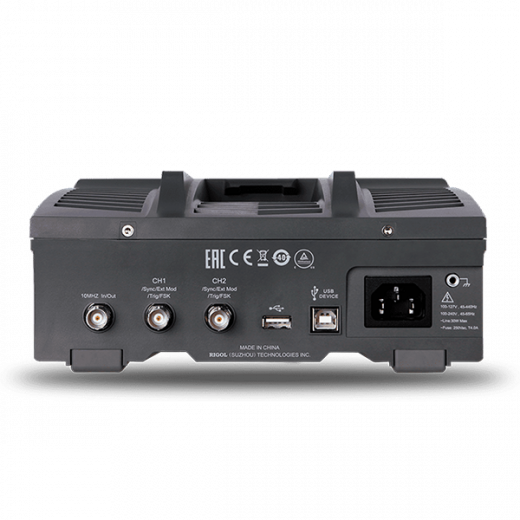

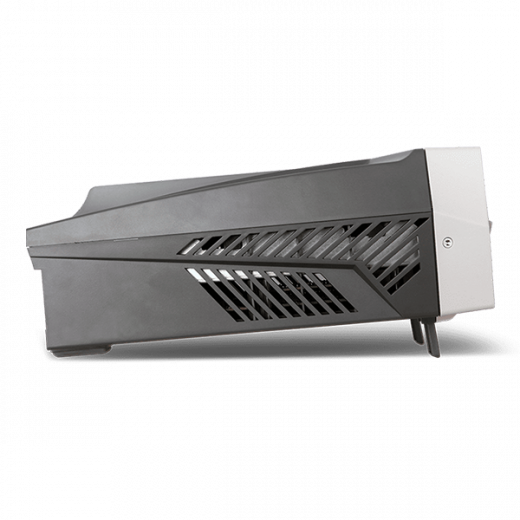

Rigol DG821 Генератор сигналов произвольной формы, 25 МГц, 1 канал
Rigol DG821 сохраняет все передовые технологии серии DG800, включая 16-битный ЦАП и SiFi II, но предлагает более чем вдвое большую максимальную частоту. Это делает его идеальным инструментом для разработчиков аналоговой и цифровой техники, работающих на частотах до десятков мегагерц. Увеличенная частота дискретизации позволяет точно воспроизводить сложные формы сигналов вплоть до частоты Найквиста.
Благодаря расширенному частотному диапазону, Rigol DG821 может использоваться для генерации сигналов в FM-диапазоне, тестирования усилителей промежуточной частоты и отладки различных высокочастотных узлов. Встроенный генератор 8-й гармоники позволяет оценивать нелинейные искажения на частотах до 200 МГц (8-я гармоника от 25 МГц), что является ценным инструментом для анализа качества усилителей.
Технические характеристики Rigol DG821
| Наименование характеристики | Значение |
|---|---|
| Максимальная частота (синус) | 25 МГц |
| Количество аналоговых каналов | 1 |
| Частота дискретизации | 125 Мвыб/с |
| Разрядность ЦАП | 16 бит |
| Длина памяти произвольного сигнала | 2 Мточек (опционально 8 Мточек) |
| Диапазон установки амплитуды (на 50 Ом) | от 1 мВп-п до 5 Вп-п (до 30 МГц) |
| Тип дисплея | 4,3-дюймовый TFT сенсорный |
| Интерфейсы | USB Host, USB Device, опция USB-GPIB |
Области применения Rigol DG821
- Разработка аудио- и ВЧ-трактов: Тестирование усилителей мощности, фильтров верхних частот и других компонентов на частотах до 25 МГц.
- Параметрический контроль компонентов: Измерение АЧХ и ФЧХ пьезоэлектрических преобразователей, кварцевых резонаторов и керамических фильтров.
- Ультразвуковая дефектоскопия: Генерация зондирующих импульсов на частотах до 25 МГц для проверки целостности материалов.
- Тестирование АЦП и ЦАП: Подача чистого тестового сигнала на вход высокоскоростных АЦП для оценки их динамических параметров (SNR, THD).
Ключевые особенности и встроенные функции Rigol DG821
- Расширенный частотный диапазон (25 МГц): Позволяет работать с более широким классом устройств, включая ВЧ-компоненты и быстродействующие аналоговые схемы.
- Низкий уровень фазового шума: Фазовый шум на частоте 10 МГц составляет менее -105 дБн/Гц (при отстройке 10 кГц), обеспечивая высокую чистоту спектра для прецизионных гетеродинов.
- Генератор гармоник до 8-го порядка: Позволяет задавать амплитуду и фазу гармоник для оценки нелинейности устройств на частотах до 200 МГц.
- Технология SiFi II с гибкой фильтрацией: Обеспечивает точное воспроизведение сложных произвольных сигналов на высоких частотах благодаря выбору фильтра (ступенчатый, сглаженный, интерполяция).
- 16-битная вертикальная точность: Критически важна для генерации сигналов с высоким отношением сигнал/шум на предельных частотах.
- Встроенный генератор шума с полосой 100 МГц: Используется для тестирования помехоустойчивости каналов связи и электронных узлов в широкой полосе частот.
- Интуитивный сенсорный интерфейс и бесшумность: Ускоряет ввод параметров и делает прибор идеальным для акустически чувствительных сред.
