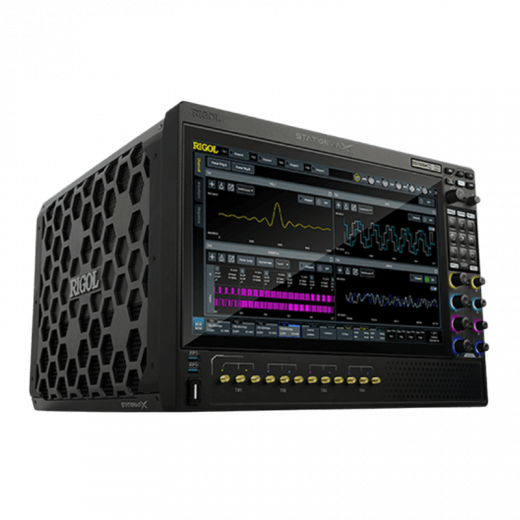

Rigol DG70002 Генератор сигналов произвольной формы

Rigol DG70002: Прецизионный двухканальный синтез сигналов

Генератор сигналов произвольной формы Rigol DG70002 представляет собой профессиональный инструмент, созданный на базе уникальной технологической платформы SiFi III и операционной системы Android. Этот прибор обеспечивает высочайшую точность генерации благодаря 16-битному цифро-аналоговому преобразователю (ЦАП), частоте дискретизации до 5 Гвыб/с (с интерполяцией до 12 Гвыб/с для IQ-сигналов) и глубине памяти 1,5 Гточки на канал. Генератор предназначен для формирования как простых сигналов, так и сверхсложных последовательностей с исключительно чистой спектральной характеристикой.

Двухканальная конфигурация модели идеально подходит для тестирования дифференциальных линий связи, проверки широкополосных компонентов и создания сложных модулированных сигналов. Прибор оснащен тремя типами выходов на канал (DC HBW, DC AMP, AC), что позволяет гибко настраивать параметры сигнала под конкретную задачу. Управление осуществляется через интуитивный интерфейс на базе Android с 15,6-дюймовым основным сенсорным экраном и дополнительным 3,5-дюймовым экраном, обеспечивающим быстрый доступ к ключевым параметрам.

Технические характеристики Rigol DG70002

Назначение и применение Rigol DG70002

• Тестирование высокоскоростных интерфейсов и компонентов: Генерация сигналов с битовой скоростью до 1,25 Гбит/с и сверхмалым джиттером (10 пс) для проверки приемников и физического уровня стандартов PCIe, SATA, USB и Ethernet.
• Разработка и отладка радиочастотных устройств: Формирование чистых несущих до 4 ГГц (в IQ-режиме) и сигналов со сложной модуляцией (включая 1024 QAM) для тестирования усилителей, смесителей, фильтров и других ВЧ-компонентов.
• Моделирование сигналов в научных исследованиях: Воспроизведение сложных, длительных сценариев с использованием расширенного режима секвенсора (до 16384 шагов) для задач физики, квантовых вычислений и материаловедения.
• Автоматизация тестовых стендов: Благодаря поддержке стандарта LXI-C и Web-управлению, прибор легко интегрируется в автоматизированные измерительные системы для удаленного контроля и сбора данных.

Ключевые особенности и преимущества Rigol DG70002

• Технологическая платформа SiFi III: Обеспечивает возможность поканального воспроизведения произвольных сигналов без искажений, с регулируемой частотой дискретизации от 100 выб/с до 12 Гвыб/с.
• Рекордная чистота спектра: Минимальный уровень паразитных составляющих гарантирует, что вносимые генератором искажения не повлияют на результаты измерений, что критически важно при тестировании АЦП и узкополосных систем.
• Глубокая память и расширенный секвенсор: 1,5 Гточки памяти на канал и возможность создания последовательностей с 16384 шагами, циклами и условными переходами позволяют моделировать сложнейшие сигнальные сценарии.
• Три типа выходов на канал: DC HBW (высокочастотный, до 4 ГГц), DC AMP (усилитель, до 1,3 ГГц) и AC (переменный ток, до 4,8 ГГц) обеспечивают максимальную гибкость при подключении к различным нагрузкам и устройствам.

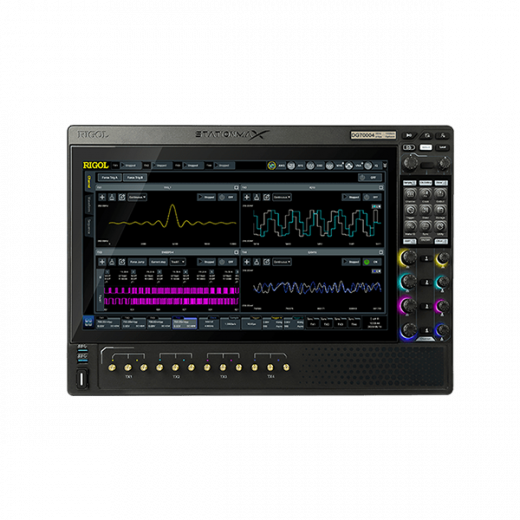

• Эргономичный интерфейс с двумя экранами: 15,6-дюймовый основной сенсорный экран с электроприводом регулировки угла наклона и дополнительный 3,5-дюймовый экран для быстрого контроля ключевых параметров ускоряют и упрощают работу.
• Многоканальная синхронизация: Повторяемость сдвига между каналами на уровне ±10 пс позволяет строить прецизионные многоканальные системы (до 4 каналов в одном приборе и более с использованием интерфейса синхронизации).
• Функциональное расширение: Программные опции (DIGUP, SEQ, PJ, DC, MTONENL) добавляют возможности цифрового повышающего преобразования, сложного секвенирования, высокоскоростной последовательной передачи данных и многочастотной генерации.
