Rigol DG5258 Pro — доступный осциллограф для многоканальных измерений, предлагающее 8 выходных каналов с максимальной частотой 250 МГц. Сохраняя ключевые технологии серии — 16-битное разрешение, низкий джиттер и групповую изоляцию, — этот прибор с 10,1" сенсорным экраном идеально подходит для автоматизации тестирования и параллельной работы с несколькими устройствами.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

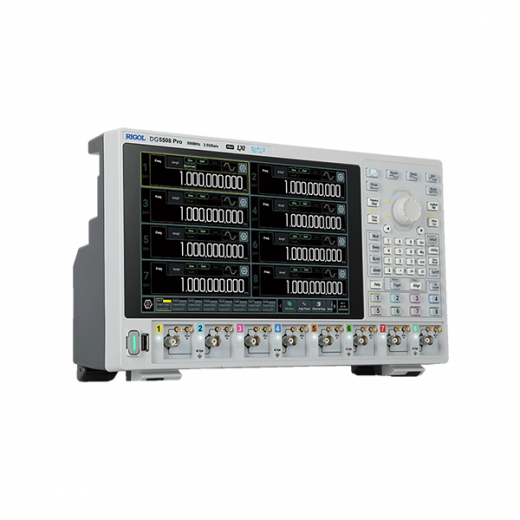

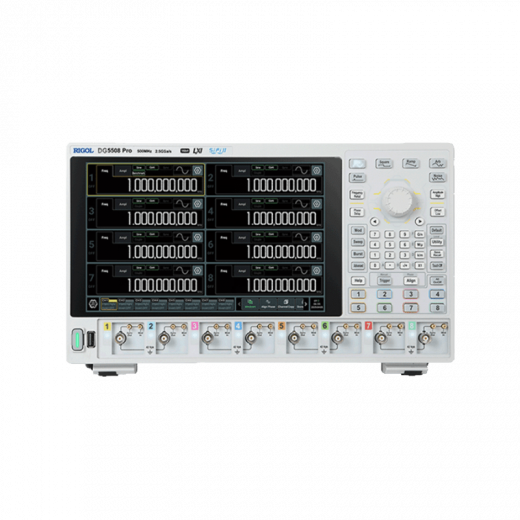

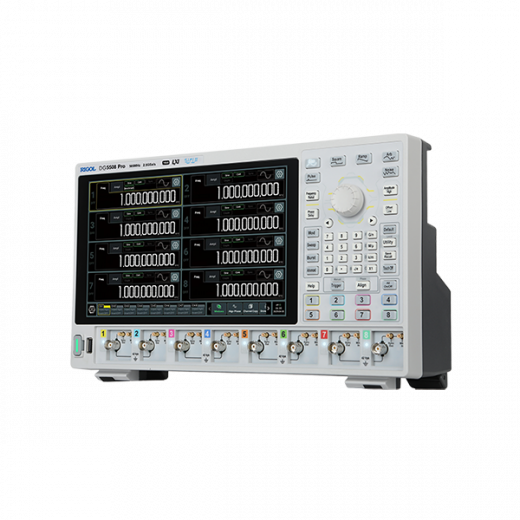

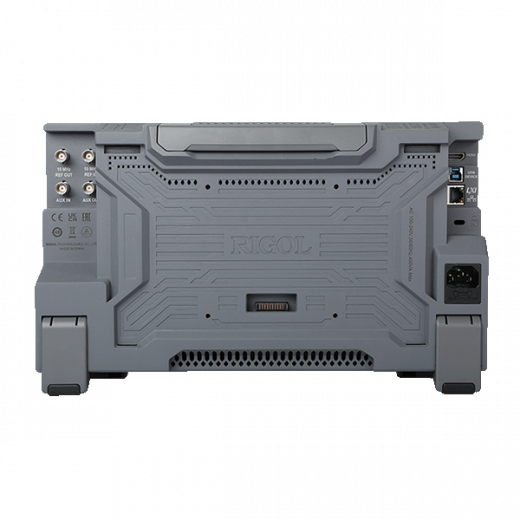

Rigol DG5258 Pro: Генератор сигналов произвольной формы 8-канальный
Rigol DG5258 Pro представляет собой уникальное предложение на рынке: 8-канальный генератор с высокими техническими характеристиками по доступной цене. Он создан для сред, где критически важна многоканальность, но не требуется максимальная частота в 500 МГц. С частотой 250 МГц он покрывает подавляющее большинство задач по тестированию цифровых, аналоговых и смешанных схем.
Этот прибор не является упрощенной версией — он сохраняет все передовые наработки серии Rigol DG5000 Pro: 16-битный ЦАП, фирменную технологию SiFi II для сверхчистых фронтов и схему групповой изоляции каналов. Все каналы разбиты на 4 изолированные пары. Генератор позволяет одновременно подавать до 8 различных сигналов на тестируемое устройство, будь то многоканальный АЦП, плата управления двигателями или система сбора данных. Управление осуществляется через большой 10,1-дюймовый сенсорный экран.
Технические характеристики Rigol DG5258 Pro
| Наименование характеристики | Значение |
|---|---|
| Максимальная частота | 250 МГц |
| Частота дискретизации | 2,5 Гвыб/с |
| Вертикальное разрешение | 16 бит |
| Количество аналоговых каналов | 8 |
| Длина произвольного сигнала | 64 Мточек/кан. (стандарт), 128 Мточек/кан. (опция) |
| Макс. частота (прямоугольник) | 170 МГц |
| Мин. время нарастания/спада (прямоуг.) | 800 пс (с быстрым фронтом) |
| Джиттер (СКЗ) | 200 пс (тип.) |
| Точность синхронизации каналов | ±500 пс |
| Изоляция от земли | Все каналы, макс. изолированное напряжение ±42 Впик |
| Интерфейсы | USB 3.0 Host, USB 3.0 Device, LAN, HDMI |
| Дисплей | 10,1" TFT LCD, 1280x800, емкостный сенсорный |
Назначение и применение Rigol DG5258 Pro
- ATE-системы и производственное тестирование: 8 каналов позволяют одновременно тестировать несколько модулей или подавать сложные наборы сигналов на один модуль, ускоряя процесс контроля.
- Тестирование источников питания и ШИМ-контроллеров: Подача управляющих сигналов и сигналов обратной связи для проверки работы импульсных преобразователей напряжения.
- Имитация сигналов датчиков (BMS, ECU): Создание реалистичных сигналов от различных датчиков для отладки систем автоматизации и автомобильной электроники.
- Образовательные лаборатории: Один прибор обеспечивает сигналами сразу несколько студенческих рабочих мест.
Ключевые особенности и встроенные функции Rigol DG5258 Pro
- 8 независимых каналов в компактном корпусе: Позволяет заменить до 4 двухканальных генераторов, экономя место и средства.
- 16-битное разрешение и 2,5 Гвыб/с: Обеспечивает высокую точность воспроизведения сигнала и низкий уровень шума.
- Технология SiFi II: Низкий уровень джиттера (200 пс) гарантирует высокое качество сигнала даже при частоте 250 МГц.
- Групповая изоляция каналов: Каналы в каждой паре изолированы от других пар, что исключает прохождение паразитных токов.
- 10,1" емкостный сенсорный экран: Удобное управление жестами и настройка многоканальных сигналов на одном экране.
- Встроенный гармонический генератор (до 20-й гармоники): Позволяет генерировать сигналы, обогащенные гармониками, для тестирования фильтров.
- Выход PRBS (опционально): Генерация псевдослучайных последовательностей до 300 Мбит/с для тестирования цифровых линий связи.
- Разнообразные виды модуляции: Поддержка AM, FM, PM, ASK, FSK, PSK, PWM как с внутренним, так и с внешним источником.
Дополнительные опции Rigol DG5258 Pro
| Наименование опции | Описание |
|---|---|
| DG5000 Pro-MPUL | Опция многоимпульсного выхода |
| DG5000 Pro-2RL | 128 точек на канал (макс.) Возможность увеличения длины арбитража |
| DG5000 Pro-IQ | Опция модуляции IQ |
| DG5000 Pro-SEQ | Расширенная функция последовательности |
| DG5000 Pro-PJ | Опция генератора шаблонов |
| DG5000 Pro-MTONE | Многоцветный вариант |
| DG5000 Pro-BND | Опция BND |
| Аксессуары | |
| Батохолдер350 | Батарейный отсек |
