Двухканальный генератор Rigol DG4202 с частотой 200 МГц и частотой дискретизации 500 Мвыб/с. Объединяет функции генератора функций, АРБ, импульсов и гармоник. Оснащен 7-дюймовым цветным дисплеем, 150 встроенными формами сигналов и встроенным частотомером.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

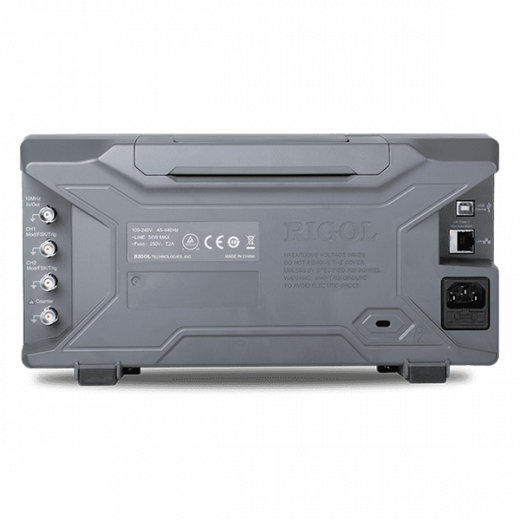

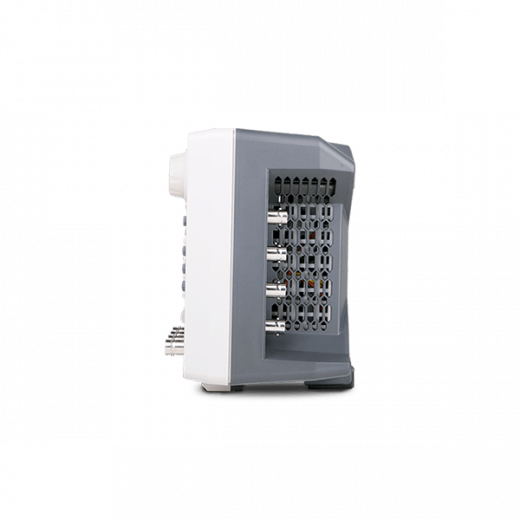

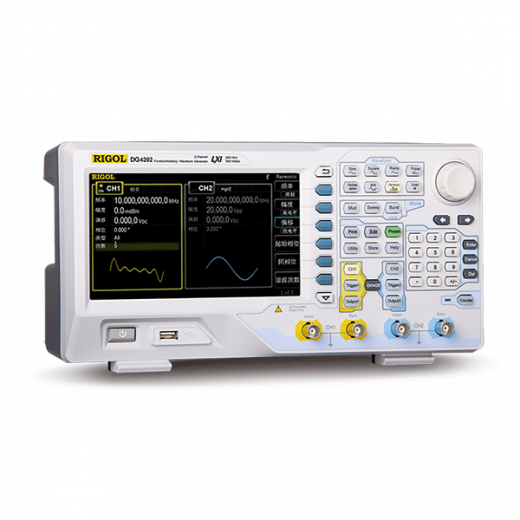

Rigol DG4202 Генератор сигналов произвольной формы
Rigol DG4202 является флагманской моделью в линейке генераторов сигналов DG4000, предназначенной для решения самых сложных и требовательных задач. С максимальной выходной частотой 200 МГц, этот прибор раздвигает границы возможного в своем классе. Он сочетает высочайшие технические характеристики — частоту дискретизации 500 Мвыб/с, 14-битное вертикальное разрешение и низкий фазовый шум -115 дБн/Гц — с богатейшей функциональностью, обеспечивая инженерам максимальную гибкость и точность при тестировании высокоскоростных устройств.

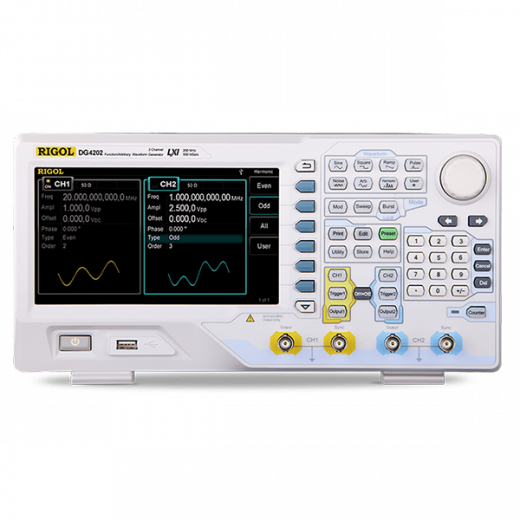

DG4202 — это не просто генератор, а полноценный измерительный комплекс на рабочем столе. Удобный 7-дюймовый цветной дисплей с разрешением 800x480 пикселей наглядно отображает все параметры и форму сигнала. Возможность генерации сигналов сложной модуляции, формирования гармоник до 16 порядка и одновременной работы двух высокочастотных каналов с точной фазовой синхронизацией открывает безграничные перспективы для профессионалов в области телекоммуникаций, разработки высокочастотной электроники, радарных и навигационных систем.
Технические характеристики Rigol DG4202
| Наименование характеристики | Значение |
|---|---|
| Максимальная частота (синус) | 200 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 500 Мвыб/с |
| Разрешение по вертикали (АЦП) | 14 бит |
| Длина памяти произвольного сигнала | 16 тыс. точек |
| Диапазон частот встроенного частотомера | 1 мкГц — 200 МГц |
| Фазовый шум (тип., 10 МГц, отстройка 10 кГц) | -115 дБн/Гц |
| Интерфейсы связи | USB Host, USB Device, LAN |
| Дисплей | 7-дюймовый TFT LCD, 800x480 |
Применение и назначение Rigol DG4202
- Тестирование телекоммуникационного оборудования: Генерация высокочастотных несущих со сложными видами цифровой модуляции (QPSK, QAM) для тестирования трактов приемопередатчиков.
- Разработка радиолокационных систем: Формирование зондирующих LFM-импульсов (чирп) для проверки характеристик приемо-передающих модулей.
- Аттестация высокоскоростных ЦАП и АЦП: Использование чистого тактового сигнала с минимальным джиттером для оценки динамических параметров преобразователей.
- Физические эксперименты: Применение для генерации точных управляющих импульсов в квантовой электронике и лазерных системах.
Ключевые особенности Rigol DG4202
- Рекордная для линейки максимальная частота (200 МГц): Открывает возможности для работы в УВЧ-диапазоне, позволяя тестировать широкополосные компоненты без использования дорогостоящих ВЧ-синтезаторов.
- Два независимых канала с фазовой синхронизацией: Возможность генерации двух синхронизированных высокочастотных сигналов с произвольным фазовым сдвигом (разрешение 0,03°) для тестирования квадратурных модуляторов и фазовых детекторов.
- Низкий уровень фазового шума: Критически важное преимущество при тестировании тактовых генераторов, синтезаторов частоты и узкополосных фильтров.
- Выход гармоник до 16 порядка: Позволяет задавать амплитуду и фазу каждой гармоники для тестирования усилителей мощности на интермодуляционные искажения и проверки фильтров гармоник.
- Расширенные возможности модуляции: Поддержка сложных видов модуляции, включая 3FSK, 4FSK, BPSK, QPSK, OSK и PWM, с возможностью выбора внутреннего или внешнего источника.
- Высокоточный встроенный частотомер (7 разрядов/с): Измеряет частоту, период, длительность импульса внешнего сигнала до 200 МГц одновременно с работой генератора.
- Большой 7-дюймовый дисплей: Цветной экран с высоким разрешением отображает форму сигнала в реальном времени, все параметры настройки и меню, что значительно упрощает работу.
Дополнительные опции и аксессуары Rigol DG4202
| Наименование опции | Описание |
|---|---|
| Аксессуары | |
| RM-DG4000 | Комплект для монтажа в стойку |
| USB-GPIB | Адаптер USB-GPIB |
| CB-BNC-AC-100-L | Переходник с BNC на зажим типа «крокодил» |
| CB-BNC-BNC-MM-100 | Коаксиальный кабель BNC, 100 см |
| CB-SMB-BNC-FF-100 | Кабель SMB(F)-BNC(F) (1 м) |
| CB-SMB-SMB-FF-100 | Кабель SMB(F)-SMB(F) (1 м) |
| RA5040K | Аттенюатор 40 дБ (50 Ом, 1 Вт) |
| ПА1011 | Модуль усилителя мощности 10 Вт |
| Программное обеспечение | |
| Ультра Станция-adv | Расширенные функциональные возможности Ultra Station |
