Генератор сигналов Rigol DG1022U с двумя независимыми каналами и полосой 25 МГц. Построен на базе DDS-технологии, что гарантирует чистоту и стабильность сигнала. Оснащен встроенным частотомером до 200 МГц, библиотекой из 48 произвольных форм сигнала и интерфейсами USB.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

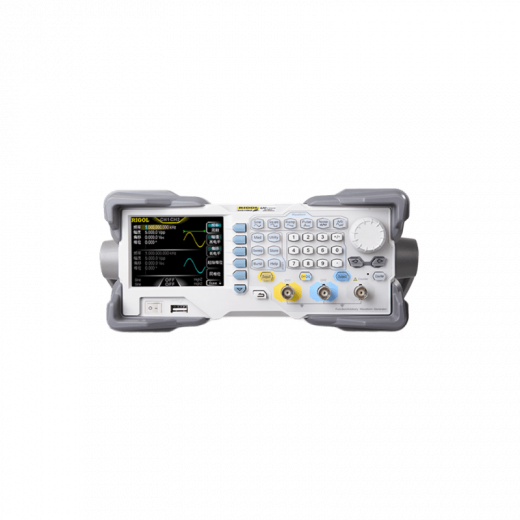

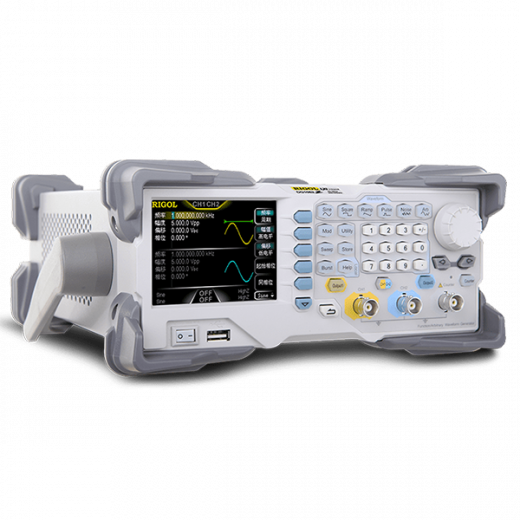

Rigol DG1022U Генератор сигналов произвольной формы
Rigol DG1022U — это двухканальный генератор сигналов произвольной формы, построенный на технологии прямого цифрового синтеза. Этот прибор обеспечивает высокую стабильность, точность и минимальные искажения выходного сигнала в широком диапазоне частот. Благодаря интуитивному интерфейсу и расширенным возможностям синхронизации, DG1022U станет незаменимым инструментом для разработчиков аналоговых и цифровых схем, специалистов по ремонту, а также для учебных лабораторий.
Генератор не только формирует пять стандартных форм сигнала (синус, прямоугольник, треугольник, пила, шум), но и предлагает доступ к библиотеке из 48 предустановленных произвольных форм. Это позволяет быстро подобрать нужный сигнал для тестирования фильтров, проверки импульсных блоков питания или моделирования датчиков. Встроенный высокоточный частотомер с полосой до 200 МГц превращает прибор в компактную измерительную станцию.
Технические характеристики Rigol DG1022U
| Наименование характеристики | Значение |
|---|---|
| Максимальная частота выходного сигнала | 25 МГц (для синуса/прямоугольника) |
| Количество каналов | 2 (аналоговых) |
| Частота дискретизации | 100 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Длина памяти произвольного сигнала | 4K точек |
| Разрешение по частоте | 1 мкГц |
| Встроенный частотомер | 100 мГц – 200 МГц |
| Стандартные формы сигнала | Синус, Прямоугольник, Треугольник, Пила, Шум |
| Встроенные произвольные сигналы | 48 шт. (включая математические, инженерные, оконные функции) |
| Дисплей | ЖК-экран с подсветкой |
| Интерфейсы подключения | USB Host, USB Device |
| Питание | ~100-240 В, 50/60 Гц |
Применение и назначение Rigol DG1022U
- Разработка и отладка электронных схем: Позволяет подавать тестовые сигналы на усилители, фильтры и АЦП, точно контролируя частоту и амплитуду. Двухканальный выход идеален для проверки дифференциальных каскадов.
- Образовательный процесс: Простота управления и наличие встроенных примеров сигналов (экспонента, гауссов импульс и др.) делают его отличным выбором для выполнения лабораторных работ по электротехнике и электронике.
- Ремонт и сервисное обслуживание: Используется для проверки тракта звука, тестирования датчиков и замены отсутствующих или нестабильных сигналов в ремонтируемом устройстве. Встроенный частотомер позволяет быстро измерить частоту генератора или тактового генератора на плате.
- Тестирование телекоммуникационного оборудования: Генерация сигналов сложной формы для проверки каналов связи и импульсных блоков питания.
Ключевые особенности модели DG1022U
- Технология DDS: Обеспечивает исключительно низкий уровень фазового шума и высокую стабильность частоты, что критично при тестировании прецизионных измерительных трактов.
- Двухканальный выход с синхронизацией: Оба канала работают независимо или синхронно с возможностью установки сдвига фаз и частоты. Параметры обоих каналов отображаются на экране одновременно для удобства контроля.
- Функция связи и копирования каналов: Позволяет связать параметры двух каналов (например, задать фиксированную разность фаз) или скопировать настройки формы сигнала с первого канала на второй одним нажатием кнопки.
- Встроенный частотомер 200 МГц: Измеряет частоту, период, скважность и длительность импульса внешнего сигнала. Разрешение 6 разрядов/сек позволяет точно настроить тестируемый генератор.
- 48 встроенных произвольных сигналов: Сигналы разбиты на категории: общие, математические (sinc, экспонента), инженерные (импульс толчка), оконные функции и другие, что экономит время на их программное создание.
- Высокое разрешение по частоте: Шаг установки частоты всего 1 мкГц дает возможность предельно точно настроить выходной сигнал для узкополосных исследований.
- Удобное управление и коммутация: Поддержка USB-накопителей для загрузки и сохранения пользовательских форм сигналов, а также USB-порт для удаленного управления от ПК (поставляется ПО Ultra Sigma).
