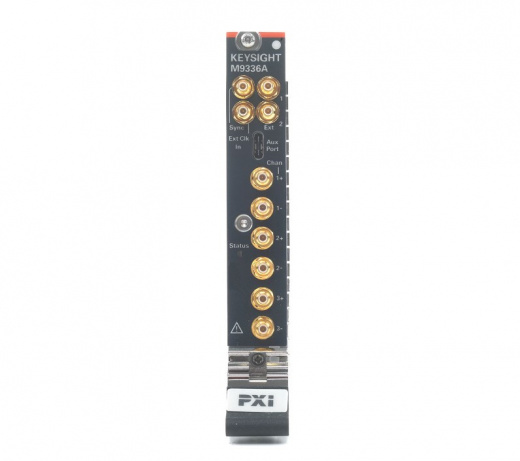

Keysight M9336A PXIe I/Q Генератор сигналов произвольной формы: однослотовый модуль с шириной полосы 540 МГц на канал, 16-битным разрешением и частотой дискретизации до 1,28 Гвыб/с. Идеален для создания сложных широкополосных сигналов с низким EVM, таких как для 5G, радаров и спутниковых систем. Расширенные режимы секвенирования и синхронизация нескольких модулей обеспечивают высокую гибкость.
M9336A PXIe:Широкополосная связь
AWG M9336A — это высокопроизводительный генератор сигналов произвольной формы. M9336A объединяет несколько каналов с полосой пропускания 540 МГц, 16-битным разрешением и частотой дискретизации до 1,28 Гвыб/с в компактном однослотовом PXIe-формате. Это позволяет генерировать широкополосные сигналы с низким уровнем EVM, что делает M9336A идеальным для формирования базовых импульсов в беспроводной связи, радиолокации и спутниковых системах.
M9336A может быть дополнен широкополосным I/Q повышающим преобразователем, обеспечивая модуляционные полосы пропускания до 1 ГГц на радиочастотах. Это позволяет моделировать сигналы для функционального тестирования чипсетов, используемых в современных цифровых радиостанциях.
M9336A оснащен расширенными режимами секвенирования и запуска для создания сложных последовательностей и моделирования событий. Несколько AWG-модулей могут быть синхронизированы для генерации фазокогерентных последовательностей. Разработка последовательностей поддерживается такими программными инструментами, как Keysight Signal Studio и MATLAB.
Драйвер IVI AWG упрощает интеграцию в различные среды разработки, включая LabVIEW и VisualStudio.NET. Интуитивно понятная программная передняя панель ускоряет разработку и отладку тестов, позволяя пользователю интерактивно управлять модулем или отслеживать настройки, установленные через API.
Преимущества M9336A

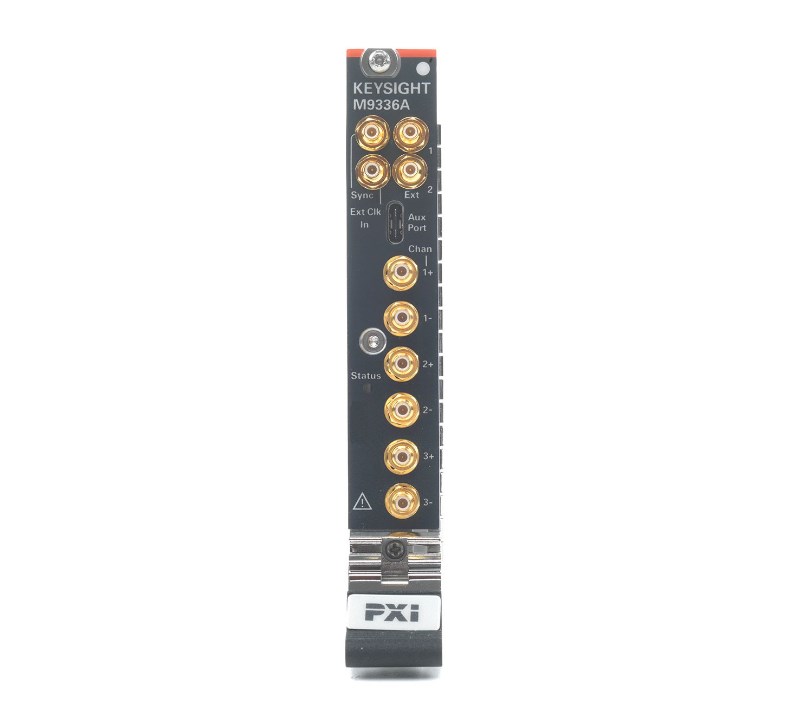

- один слот PXIe с 3 дифференциальными или несимметричными сигнальными каналами с разъемами SMB
- триггеры и маркеры на передней панели и задней панели PXIe
- управление перекосом канала, усилением и смещением по каждому каналу
- Эксклюзивная генерация сигналов Trueform от Keysight
- широкополосные сигналы связи I/Q, включая 5G
- DOCSIS восходящие сигналы
- испытание спутников и радаров
- многоканальная генерация сигналов произвольной формы общего назначения
Технические характеристики M9336A
- до 540 МГц BW на канал (1080 МГц I/Q-модуляция BW)
- Разрешение амплитуды 16 бит
- управление перекосом канала, усилением и смещением по каждому каналу
- очень гибкое определение формы сигнала и последовательность с памятью для выборки формы сигнала и последовательности сигналов объемом до 4 ГБ
Опции M9336A
| Наименование опции | Описание |
|---|---|
| M9336A-B12 | Ширина полосы пропускания канала, 135 МГц |
| M9336A-B50 | Ширина полосы пропускания канала, 540 МГц |
| M9336A-001 | Включить каналы I/Q (все 3 канала) |
| M9336A-M02 | Память, 2 ГБ |
| M9336A-M04 | Память, 4 ГБ |
