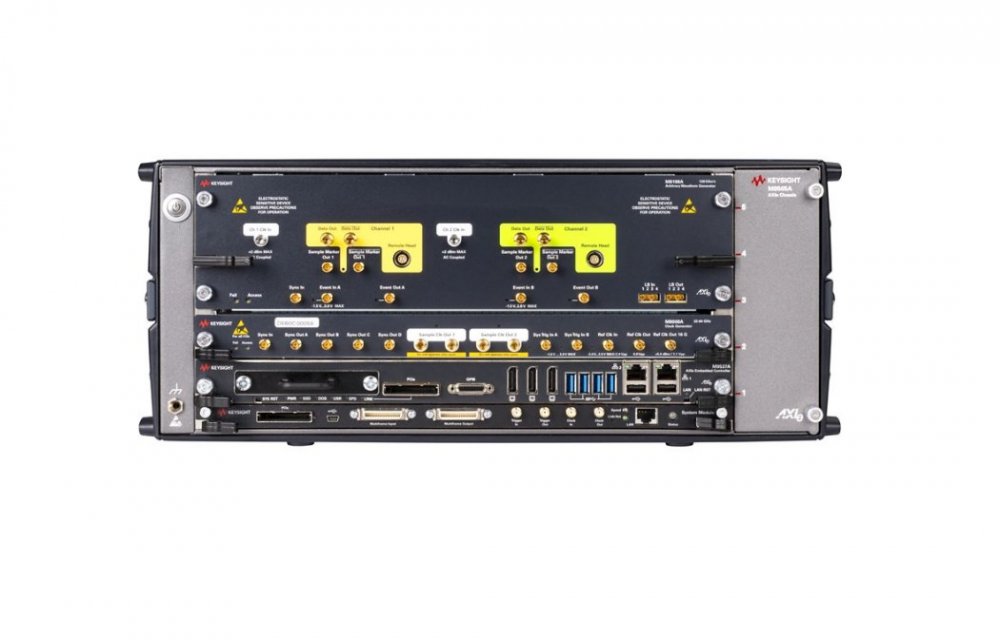

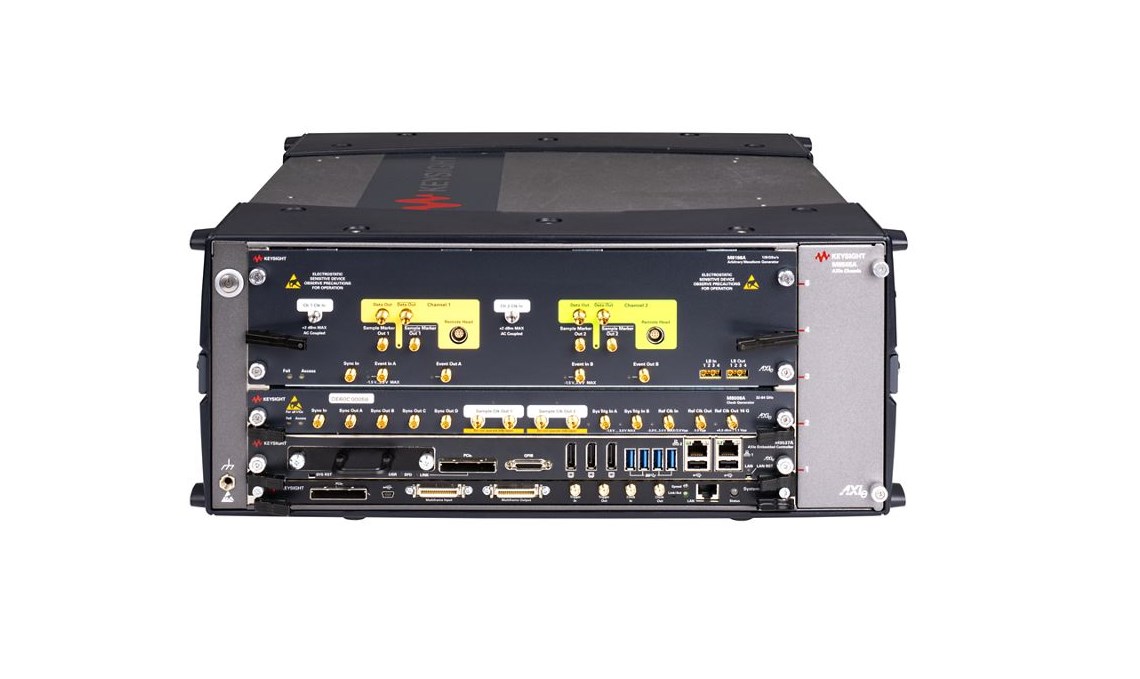

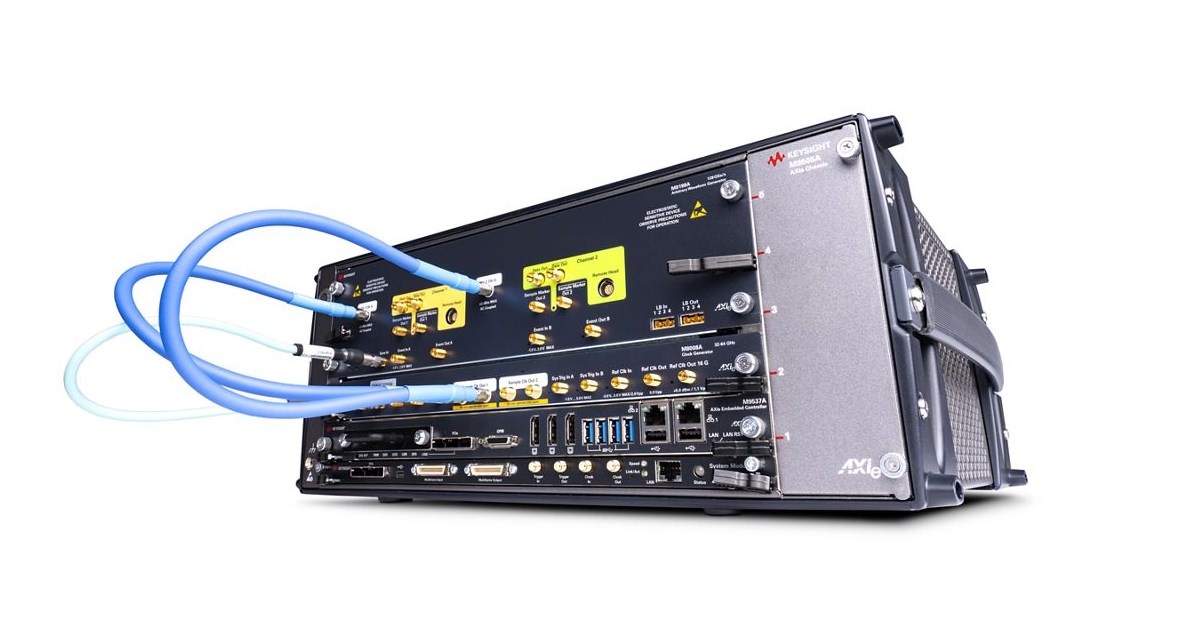

Keysight M8198A — AWG с до 92 ГВыб/с (1-канал) / 46 ГВыб/с (2-канала) и полосой до 32 ГГц. Благодаря глубокой памяти и широкополосным схемам он создает максимально реалистичные сигналы, что идеально для тестирования высокоскоростных систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8198A: Реалистичность, широкополосный.
Генератор сигналов произвольной формы Keysight M8198A обеспечивает максимально реалистичную генерацию сигналов для любых задач. Это достигается за счет глубокой памяти и широкополосных схем, что позволяет воспроизводить сложные и детализированные формы сигналов с высокой точностью.
Применение M8198A
Keysight M8198A — это высокопроизводительный генератор сигналов произвольной формы (AWG), созданный для максимально реалистичной генерации сигналов в самых требовательных приложениях. С частотой дискретизации до 92 ГВыб/с (для одного канала) и аналоговой полосой пропускания до 32 ГГц, M8198A идеально подходит для тестирования и верификации высокоскоростных компонентов и систем. Его применяют для разработки и анализа современных стандартов связи, таких как PCIe Gen 5/6, DDR5/6, USB4, Ethernet (например, 400G/800G), а также для исследования в области оптических коммуникаций, квантовых вычислений и других передовых технологий, требующих исключительной точности и чистоты сигнала.
Преимущества M8198A
Keysight M8199A — это интегрированный, готовый к работе прибор, предлагающий до 2 дифференциальных каналов со скоростью 128 ГВыб/с и аналоговой полосой пропускания 58 ГГц на модуль. Он оснащен до 8 ГВыб памяти на канал, что позволяет генерировать значительно более длинные потоки данных. Для точной синхронизации предусмотрен один дифференциальный маркер выборки на канал, программируемый до 8 ГГц.
Прибор легко интегрируется с модулем синхронизации M8008A, поддерживая прямую внешнюю синхронизацию (например, 12,5–16 ГГц в качестве входа) и предоставляя дополнительные вспомогательные выходы, такие как опорная синхронизация. M8199A совместим с популярным программным обеспечением, включая MATLAB, Keysight IQtools, PathWave Signal Generation (PWSG), а также поддерживает интерфейсы программирования Advanced Waveform Utility (AWU) и SCPI на базе M8070B.
Технические характеристики M8198A
- До 2 дифференциальных каналов на модуль
- Диапазон частоты непрерывной выборки: от 100 до 128 Гвыб/с
- Аналоговая полоса пропускания 58 ГГц
- Память 8 ГПа на канал
- Дифференциальное выходное напряжение до 1,66 В пик-пик
- > 5 ENOB по всему диапазону
- Внутренний джиттер: < 75 фс RMS
- Время перехода (20% / 80%) всего 7 пс
- Регулировка перекоса между каналами с разрешением 25 фс
- < 140 дБн широкополосный фазовый шум > 1 МГц
- Один дифференциальный маркер выборки на канал
- Встроенная калибровка частотной и фазовой характеристики для получения чистых выходных сигналов
| Наименование характеристики | Описание |
|---|---|
| Амплитуда: | 1.66 Впик-пик |
| Разрешение ЦАП: | 8 бит |
| Функциональность: | Генератор сигналов произвольной формы |
| Количество каналов: | 1 |
| 2 | |
| Пропускная способность: | 58 ГГц |
| Форм-фактор: | 3-слотовый AXIe |
| Максимальная частота дискретизации: | 120 Гвыб/с |
| Слоты: | 3 |
Опции M8198A
| Наименование опции | Описание |
|---|---|
| M8198A-001 | Генератор сигналов произвольной формы, 1 канал, 128 Гвыб/с, 3-слотовый модуль AXIe |
| M8198A-002 | Генератор сигналов произвольной формы, 2 канала, 128 Гвыб/с, 3-слотовый модуль AXIe |
| M8198A-08G | Память 8 ГПа на канал |
| M8199A-801 | Пара согласованных кабелей RF, 150 мм, разъемы 1,85 мм, штекер/штекер |
| M8199A-802 | Оконечная нагрузка 50 Ом, 2,4 мм |
| M8199A-810 | Запасной кабель часов канала |
| M8199A-811 | Запасной кабель M-Clock |
| M8198A-803 | Пара согласованных кабелей RF, 500 мм, разъемы 1,85 мм, штекер/штекер |
