Keysight M8196A – 4-канальный AWG с 92 ГВыб/с на канал и полосой до 32 ГГц. Он генерирует сверхточные сигналы для тестирования оптических коммуникаций до 100 Гбод и высокоскоростных интерфейсов, обеспечивая высокую верность.
Keysight M8196A: Высокая скорость, широкополосный.
M8196A - высокоскоростной генератор сигналов произвольной формы (AWG), способный работать с частотой дискретизации до 92 ГВыб/с. Этот 1-слотовый модуль AXIe поддерживает генерацию сигналов до 64 Гбод одновременно на всех 4 каналах.
Применение M8196A
Keysight M8196A предназначен для создания сверхточных и сложных сигналов, что критически важно для передовых исследований и разработок. Обладая частотой дискретизации 92 ГВыб/с на канал и аналоговой полосой пропускания до 32 ГГц, M8196A идеально подходит для разработки и тестирования высокоскоростных оптических коммуникационных систем до 100 Гбод, а также других современных цифровых интерфейсов, где требуется исключительная верность сигнала и соответствие строгим стандартам. Возможности M8196A позволяют генерировать сигналы для проверки новых поколений оптической связи, высокоскоростных электрических интерфейсов и специализированных научных приложений.
Преимущества M8196A
Keysight M8196A обеспечивает оптимальное сочетание высокой скорости, широкой полосы пропускания и высокой плотности каналов. Вы можете гибко настроить количество каналов (1, 2 или 4) программно, используя всего один модуль AXIe. Для получения исключительно чистых выходных сигналов предусмотрена встроенная калибровка частотной и фазовой характеристики. Кроме того, M8196A поддерживает внешний тактовый вход и выход для удобной синхронизации.
Технические характеристики M8196A
- амплитуда до 1 Вpp (несимметричный), 2 Вpp (дифференциальный), диапазон напряжения от -1,0 до +2,5 В
- поддержка сигналов до 64 Гбод и более
- 512 кВыб памяти формы сигнала на канал
- сверхнизкий собственный джиттер
- время перехода < 9 пикосекунд (от 20% до 80%) с компенсацией частотной характеристики
- многофункциональность с системным программным обеспечением M8070A для решений по тестированию BER серии M8000
| Наименование характеристики | Описание |
|---|---|
| Амплитуда: | 2000 мВpp размах макс. |
| Разрешение ЦАП: | 8 бит |
| Форм-фактор: | 1-слотовый AXIe |
| Функциональность: | Генератор сигналов произвольной формы |
| Максимальная глубина памяти: | 512 кС |
| Количество каналов: | 1 |
| 2 | |
| 4 | |
| Динамический диапазон без паразитных помех: | 39 дБ |
| Типичное время нарастания/спада: | < 9 нс |
| Пропускная способность: | 32 ГГц |
| Эффективное число бит (ENOB): | 5.4 бит |
| Диапазон частот: | >240 МГц |
| Внутренний джиттер: | 130 фс |
| Максимальная частота дискретизации: | 92 Гвыб/с |
| Слоты: | 2 |
| Тип: | Высокоскоростной AWG |
Опции M8196A
| Наименование опции | Описание |
|---|---|
| M8196A-001 | Генератор сигналов произвольной формы, 1 канал, 92 ГВыб/с |
| M8196A-002 | Генератор сигналов произвольной формы, 2 канала, 92 ГВыб/с |
| M8196A-004 | Генератор сигналов произвольной формы, 4 канала, 92 ГВыб/с |
| M8196A-BU2 | Комплект, состоящий из шасси M9502A AXIe с 2 слотами и USB |
| M8196A-BU3 | Комплект, состоящий из одного шасси M9502A AXIe с 2 слотами и опцией USB и одного встроенного контроллера ПК M9537A AXIe |
| M8196A-C01 | Предварительная установка системного программного обеспечения M8070A-0TP, M8000 на встроенный контроллер ПК M9537A AXIe |
| M8196A-C02 | Предварительная установка программного обеспечения M8070A-1TP, интерфейса управления DUT на встроенном контроллере ПК M9537A AXIe |
| 81195A-OSP | Свойства оптического сигнала, переносимая, бессрочная лицензия |
| N6171A | Программное обеспечение MATLAB |
| M8196A-810 | Подходящая пара кабелей для M8196A AWG, 2,4 мм |
| M8196A-820 | Оконечная нагрузка 50 Ом, 2,4 мм |
| M9048B | Хост-адаптер PCIe: один порт (x8), Gen 3 |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

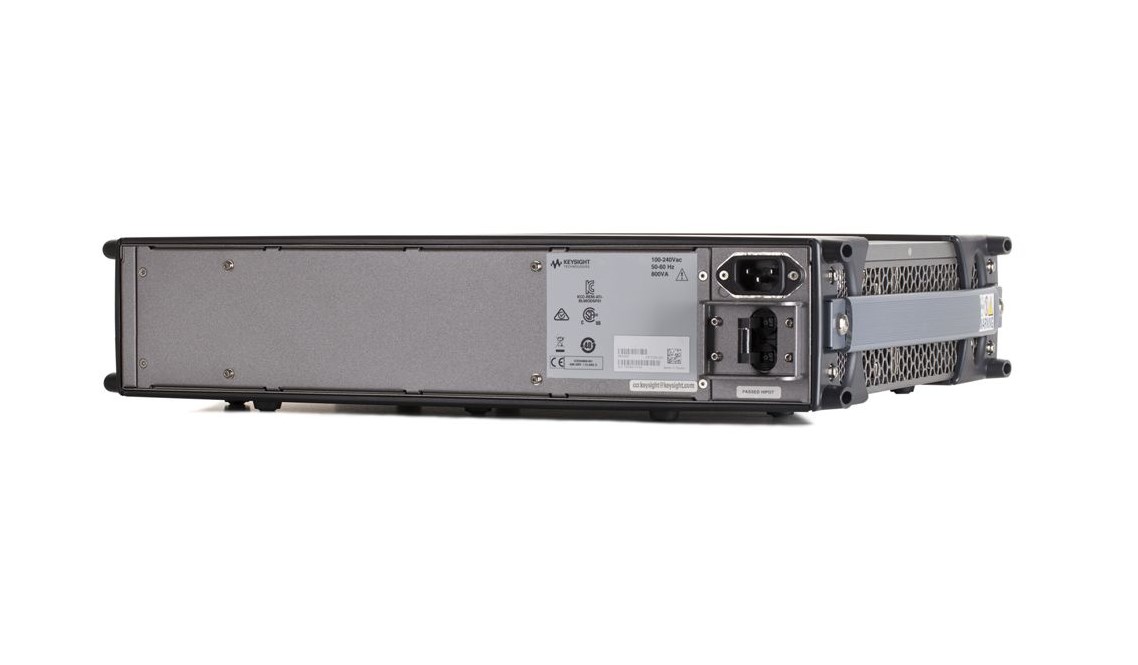

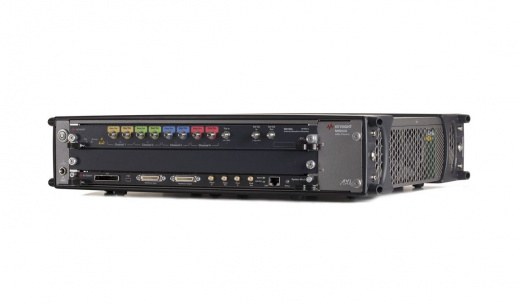

Фотогалерея
