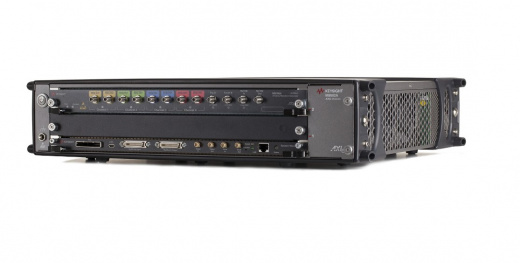

Keysight M8195A: мощный AWG для сложных сигналов. Он предлагает 25 ГГц полосу пропускания, 8-битное разрешение и до 4 каналов в однослотовом AXIe. Идеален для цифровой связи, радаров и исследований, благодаря генерации в реальном времени и расширенному секвенированию.
Keysight M8195A: Высокоскоростные приложения.
Keysight M8195A — это универсальное решение для создания комплексных сигналов, необходимых в современных высокоскоростных устройствах и интерфейсах. Обладая полосой пропускания 25 ГГц, 8-битным вертикальным разрешением и до 4 каналов в однослотовом модуле AXIe, M8195A позволяет генерировать сигналы и вносить искажения в реальном времени. Расширенное 3-уровневое секвенирование и встроенная калибровка частотной/фазовой характеристики оптимизируют тестовые установки для цифровой, оптической и электрической связи, передовых исследований, а также широкополосных радаров и спутниковых систем.
Преимущества M8195A
- генерация двух независимых сигналов I/Q основной полосы частот (двойная поляризация = 4 канала) со скоростью до 32 Гбод и более
- производить сигналы NRZ, PAM4, PAM8, DMT и т. д. со скоростью до 32 Гбод
- поддержка таких протоколов, как HDMI™, C-PHY™ и D-PHY™
- встраивать/извлекать каналы, добавлять джиттер, ISI, шум и другие искажения
- поставлять любые математически определенные произвольные формы волн, сверхкороткие, но точные импульсы и чрезвычайно широкополосные чирпы
- включить выходную амплитуду до 1 Вpp(se) или 2 Вpp(diff)
- обеспечивают широкополосные радиочастотные сигналы с мгновенной полосой пропускания от постоянного тока до 25 ГГц для аэрокосмической и оборонной промышленности, а также для коммуникационных приложений
- расширить возможности памяти с 16 ГСб для генерации PRBS7, PRBS10, PRBS11, PRBS15 до PRBS31
Применение M8195A
Keysight M8195A используется для создания сложных и высокоскоростных сигналов, необходимых в передовых областях исследований и разработок. M8195A находит применение в тестировании цифровых устройств и интерфейсов, оптической и электрической связи (включая стандарты следующего поколения), а также в широкополосных радиолокационных и спутниковых системах. Благодаря своей универсальности и возможности генерации сигналов с высокой точностью и низким уровнем искажений, M8195A является ключевым инструментом для разработки и тестирования самых современных технологий.
Технические характеристики M8195A
| Наименование характеристики | Описание |
|---|---|
| Амплитуда: | 2000 мВpp разность макс. |
| Разрешение ЦАП: | 8 бит |
| Форм-фактор: | 1-слот AXIe |
| Функциональность: | Генератор сигналов произвольной формы |
| Ключевые атрибуты: | Высокоскоростной AWG с частотой дискретизации до 65 Гвыб/с и полосой пропускания 25 ГГц на 4 канала на модуль |
| Максимальная частота дискретизации: | 65 Гвыб/с |
| Слоты: | 1 |
| Тип: | Высокоскоростной AWG |
| Пропускная способность: | 25 ГГц |
| Эффективное число бит (ENOB): | 4.9 бит |
| Диапазон частот: | >240 МГц |
| Внутренний джиттер: | 200 фс |
| Максимальная глубина памяти: | 16 ГСБ |
| Количество каналов: | 1 |
| 2 | |
| 4 | |
| Тип сигнала: | Любая произвольная форма волны |
| Динамический диапазон без паразитных помех: | 40 дБн |
| Типичное время нарастания/спада: | 18 шт. |
Опции M8195A
| Наименование опции | Описание |
|---|---|
| M8195A-16G | Обновление до 16 GSa памяти |
| M8195A-FSEQ | Секвенсор |
| M8195A-ESW | Быстрое переключение |
| M8195A-U12 | Модернизация генератора сигналов произвольной формы M8195A-R12 или -E52 до версии 2 |
| M8195A-U14 | Модернизация генератора сигналов произвольной формы M8195A-R14 или -E54 до версии 2 |
| M8195A-001 | Генератор сигналов произвольной формы, 1 канал, 65 ГВыб/с |
| M8195A-002 | Генератор сигналов произвольной формы, 2 канала, 65 ГВыб/с |
| M8195A-004 | Генератор сигналов произвольной формы, 4 канала, 65 ГВыб/с |
| M8195A-1A7 | Калибровка + Неопределенности + Защитные полосы (не аккредитовано) |
| M8195A-SCD | Стандартный калибровочный документ |
| M8195A-Z54 | Сертификат калибровки для Z540 |
| M8195A-BU1 | Комплект, состоящий из одного шасси M9505A AXIe с 5 слотами и опцией USB и одного встроенного контроллера ПК M9537A AXIe |
| M8195A-BU2 | Комплект, состоящий из одного шасси M9502A AXIe с 2 слотами и опцией USB |
| M8195A-BU3 | Комплект, состоящий из одного шасси M9502A AXIe с 2 слотами и опцией USB и одного встроенного контроллера ПК M9537A AXIe |
| 81195A-OSP | Свойства оптического сигнала, переносимая, бессрочная лицензия |
| M8195A-810 | Подходящая пара кабелей для M8195A AWG, 2,92 мм |
| N6171A | Программное обеспечение MATLAB |
| M9048B | Хост-адаптер PCIe: один порт (x8), Gen 3 |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

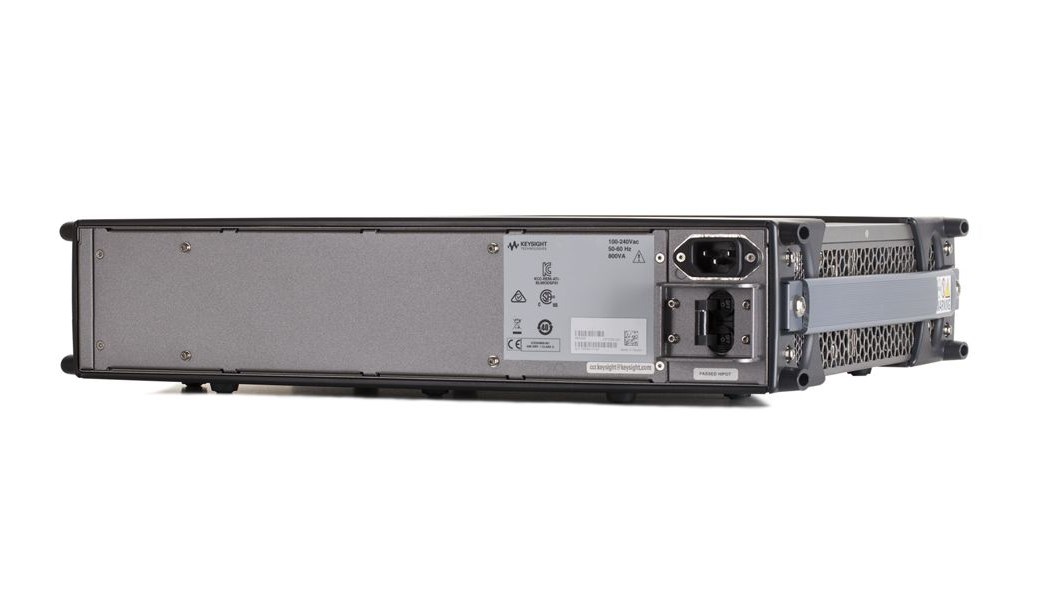

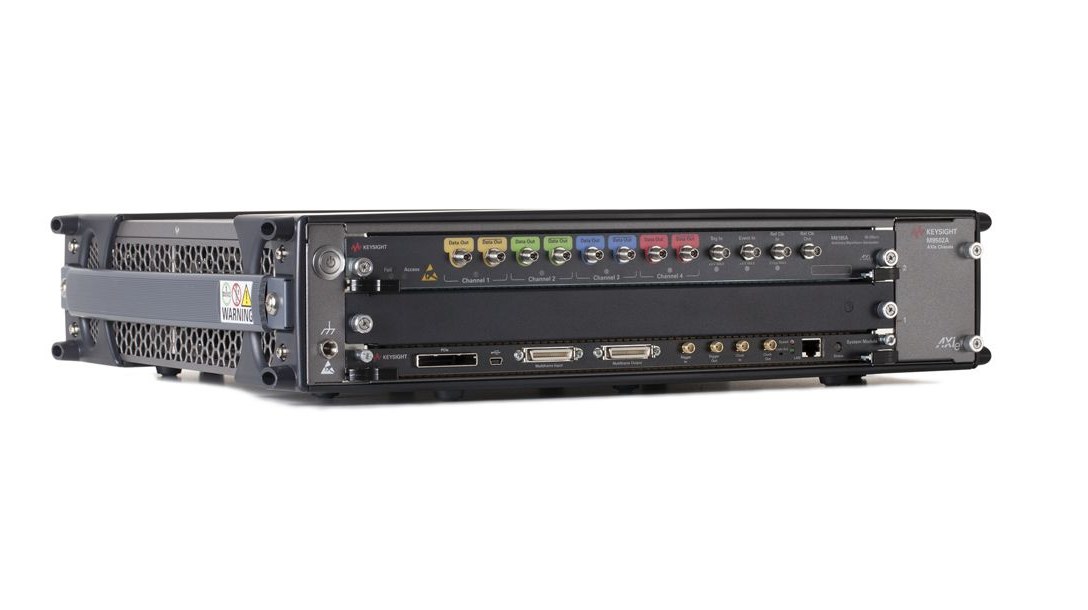

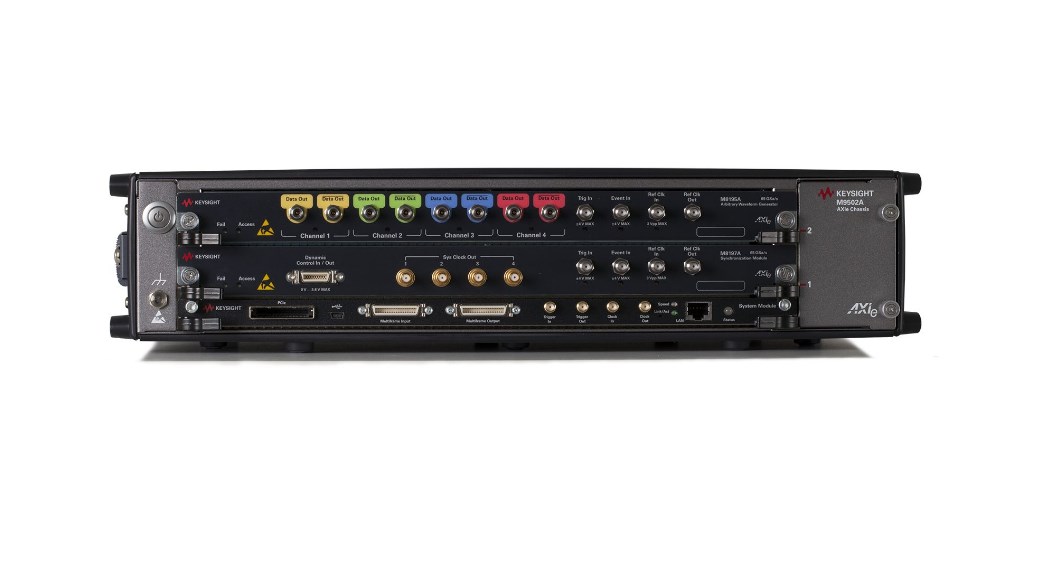

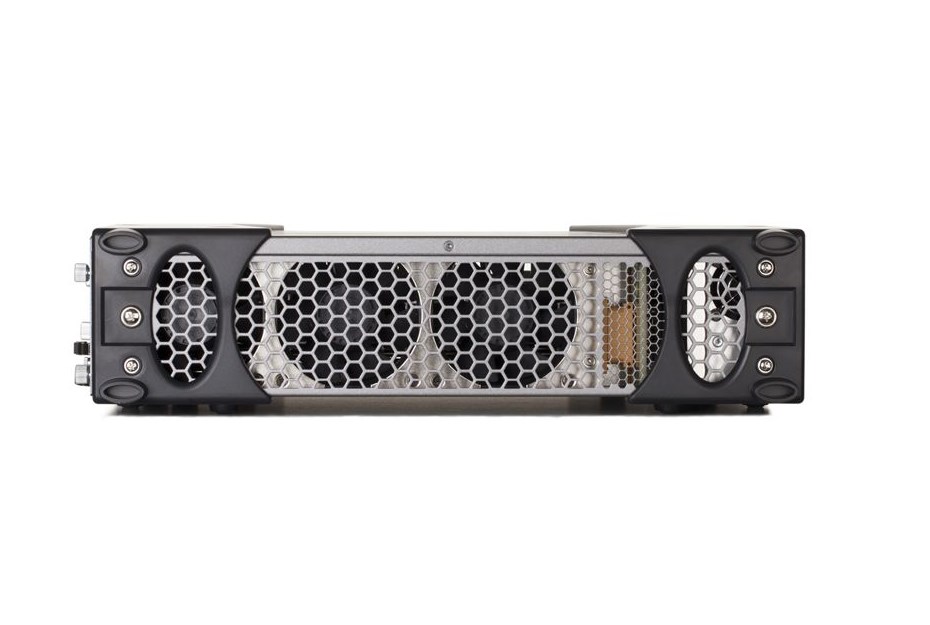

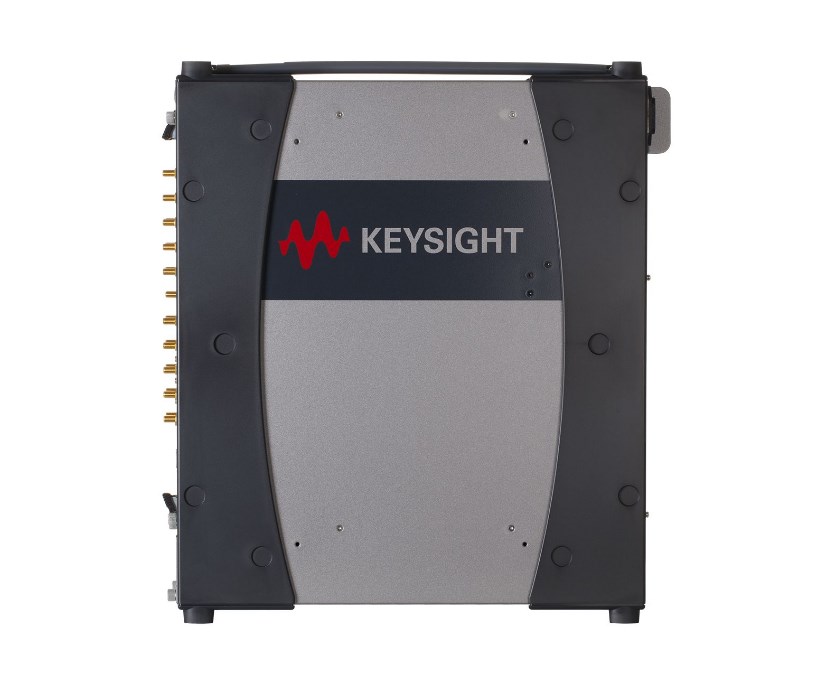

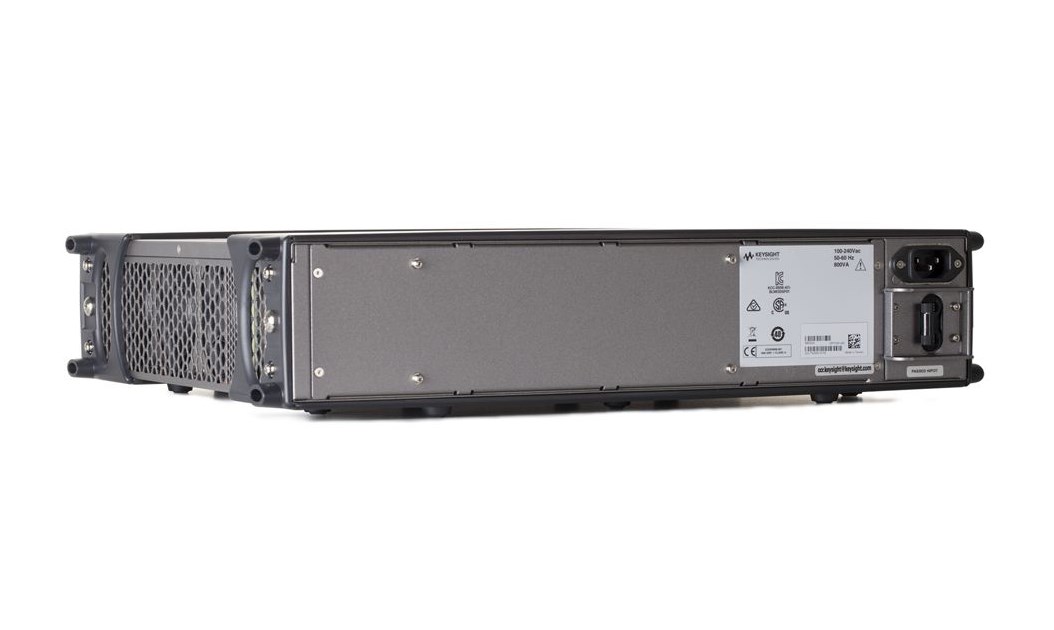

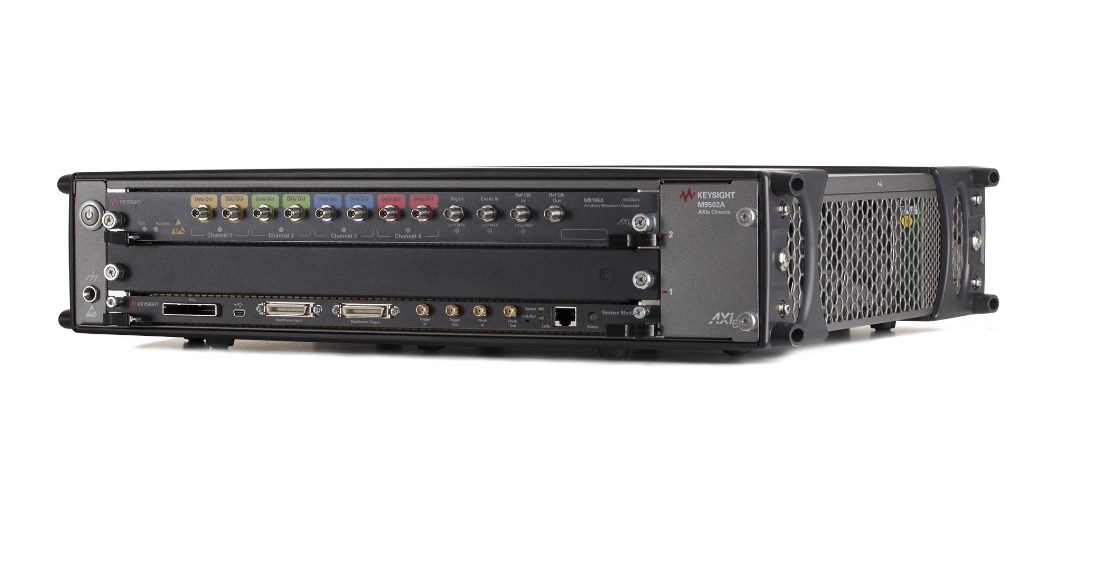

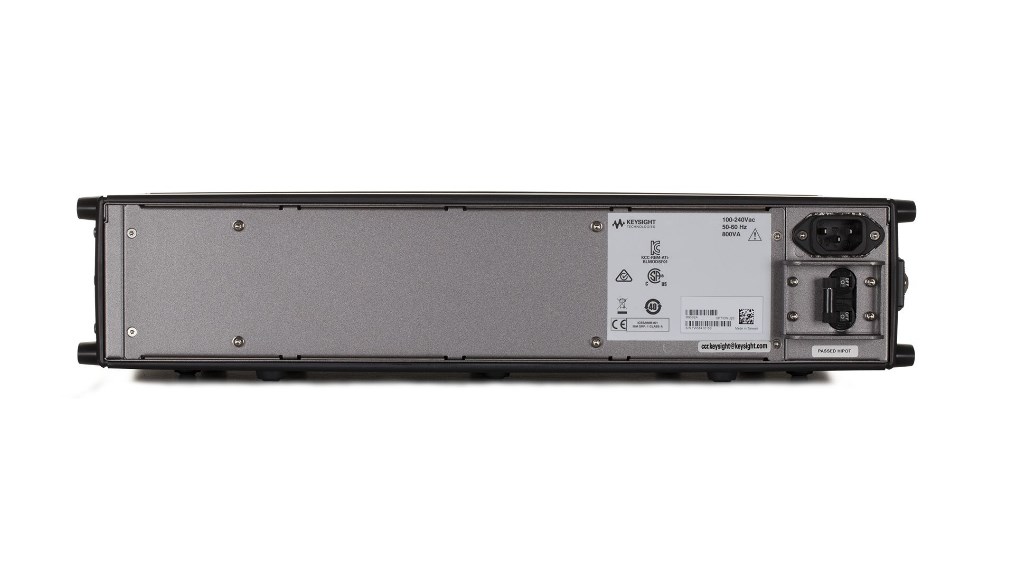

Фотогалерея
