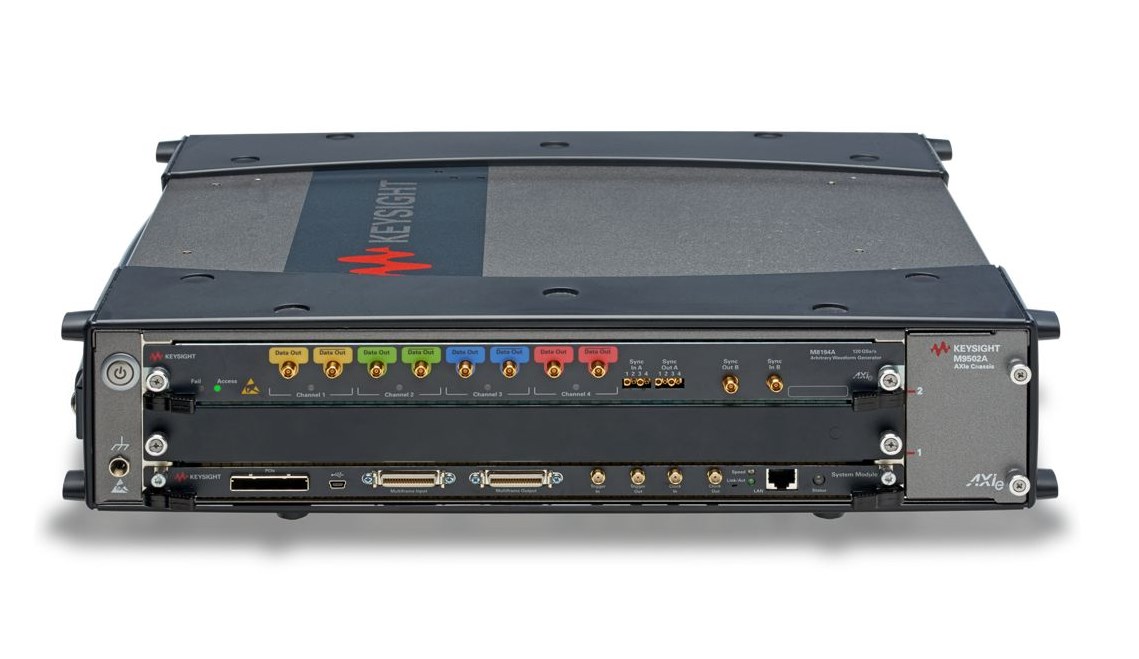

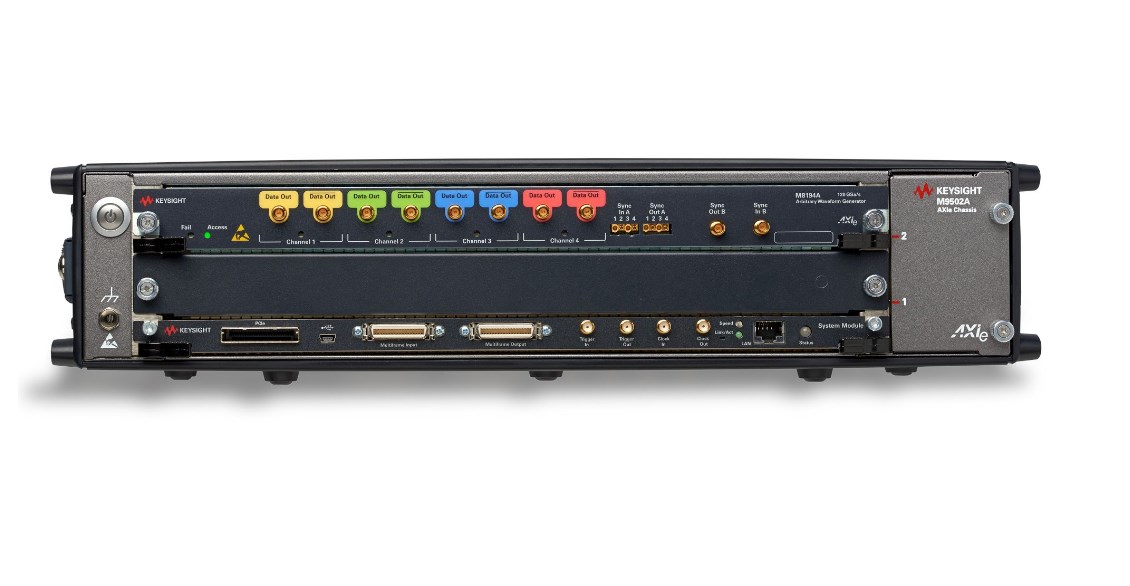

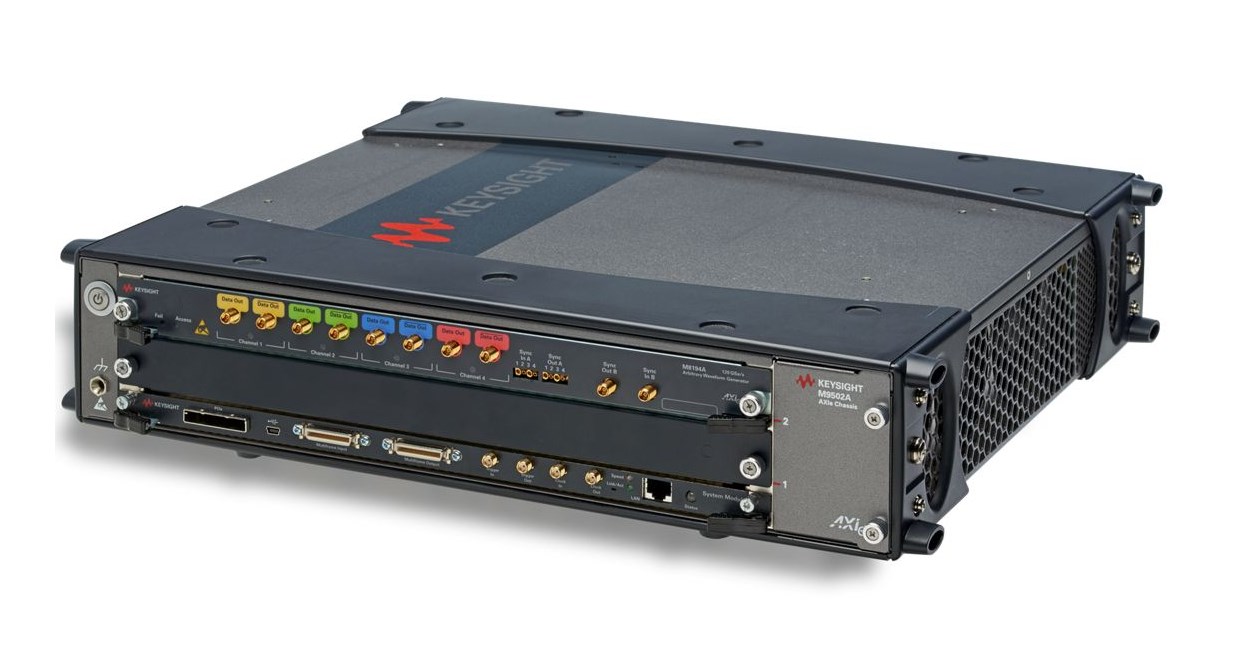

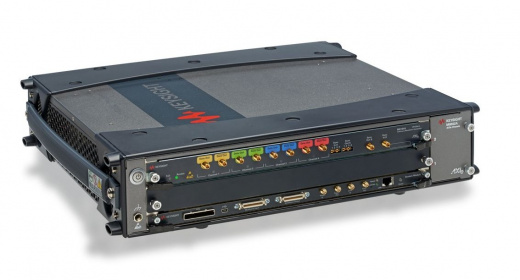

Keysight M8194A — генератор сигналов произвольной формы с частотой дискретизации 120 ГВыб/с и аналоговой полосой пропускания 45 ГГц. Он идеален для тестирования высокоскоростных систем передачи данных (например, 400GbE) и когерентной оптики, обеспечивая точное формирование сложных сигналов.
Keysight M8194A: Лидер в генерации высокоскоростных сигналов
Keysight M8194A — это генератор сигналов произвольной формы (AWG), отличающийся самой высокой частотой дискретизации и самой широкой полосой пропускания в своём классе. Этот прибор способен одновременно работать с до 4 синхронизированными каналами в одном модуле, что делает его идеальным для сложных задач.
Применение M8194A
Keysight M8194A применяется в исследованиях и разработках для создания высококачественных, сложных сигналов, необходимых для тестирования высокоскоростных коммуникационных систем. Обладая впечатляющей частотой дискретизации 120 ГВыб/с и полосой пропускания до 50 ГГц, он идеально подходит для разработки и верификации компонентов, соответствующих современным стандартам, таким как 64 Гбод / 64 QAM и 100 Гбод PAM4. Это делает M8194A незаменимым инструментом для работы с когерентной оптикой, многоуровневыми и многоканальными цифровыми сигналами, а также для других передовых задач в области высокоскоростной передачи данных.
Преимущества M8194A
- Высочайшая частота дискретизации и широчайшая полоса пропускания.
- Многоканальная синхронизированная работа.
- Поддержка требовательных стандартов, таких требовательных приложений, как 64 Гбод / 64 QAM и 100 Гбод PAM4, что делает его идеальным для разработки следующих поколений высокоскоростной передачи данных и когерентной оптики.
- Гибкость и простота использования.
Технические характеристики M8194A
| Наименование характеристики | Описание |
|---|---|
| Амплитуда: | 1600 мВpp размах макс. |
| Разрешение ЦАП: | 8 бит |
| Форм-фактор: | 1-слотовый AXIe |
| Функциональность: | Генератор сигналов произвольной формы |
| Максимальная глубина памяти: | 512 кС |
| Количество каналов: | 1 |
| 2 | |
| 4 | |
| Слоты: | 1 |
| Тип: | Высокоскоростной AWG |
| Диапазон длин волн: | 700 нм - 1650 нм |
| Пропускная способность: | 45 ГГц |
| Эффективное число бит (ENOB): | 5.4 бит |
| Диапазон частот: | >240 МГц |
| Внутренний джиттер: | 125 фс |
| Максимальная частота дискретизации: | 120 Гвыб/с |
| Платформа: | AXIe |
| Динамический диапазон без паразитных помех: | <25 дБн |
| Типичное время нарастания/спада: | 6 нс |
Опции M8194A
| Наименование опции | Описание |
|---|---|
| M8194A-001 | Генератор сигналов произвольной формы, 1 канал, 120 ГВыб/с |
| M8194A-002 | Генератор сигналов произвольной формы, 2 канала, 120 ГВыб/с |
| M8194A-004 | Генератор сигналов произвольной формы, 4 канала, 120 ГВыб/с |
| M8194A-BU2 | Комплект, состоящий из шасси M9502A AXIe с 2 слотами и USB |
| M8194A-BU3 | Комплект, состоящий из одного шасси M9502A AXIe с 2 слотами и опцией USB и одного встроенного контроллера ПК M9537A AXIe |
| M8194A-BU5 | Комплект, состоящий из корпуса M9505A AXIe на 5 слотов с USB |
| M8194A-BU6 | Комплект, состоящий из одного шасси M9505A AXIe с 5 слотами и опцией USB и одного встроенного контроллера ПК M9537A AXIe |
| N6171A | Программное обеспечение MATLAB |
| M8194A-810 | Подходящая пара кабелей для M8194A AWG, 1,85 мм |
| M8194A-820 | Оконечная нагрузка 50 Ом, 2,4 мм |
| M8194A-830 | Комплект кабелей синхронизации для M8194A |
| M9048B | Хост-адаптер PCIe: один порт (x8), Gen 3 |
