Генератор сигналов Keysight M8190A — это высокопроизводительный AWG. Он предлагает до 12 Гвыб/с и 14 бит разрешения (или 8 Гвыб/с и 12 бит). Идеален для создания сложных сигналов в ЦОС, беспроводной связи, оптике и квантовых вычислениях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8190A: Расширьте границы тестирования.
Keysight M8190A AWG обеспечивает беспрецедентную точность в генерации произвольных сигналов. M8190A позволяет создавать реалистичные сценарии тестирования благодаря уникальному сочетанию высокого разрешения и широкой полосы пропускания, выводя ваш проект на новый уровень и раскрывая глубокие инсайты для анализа.
M8190A AWG совместим с ведущими программными платформами, включая MATLAB, BenchLink Waveform Builder Pro и Wideband Waveform Center, что позволяет легко интегрировать его в существующие рабочие процессы для широкого спектра задач, от широкополосной модуляции до 60 ГГц и далее.
Применение M8190A
Генератор сигналов произвольной формы Keysight M8190A применяется для высокоточного создания сложных сигналов, необходимых в передовых исследованиях и разработке. Он используется в широком спектре областей, включая тестирование высокоскоростных цифровых систем, беспроводную связь (особенно для широкополосной модуляции до 60 ГГц и выше), оптическую связь, а также в квантовых вычислениях и других экспериментальных установках, где требуется точное управление и генерация сложных форм сигналов. M8190A поддерживает различные стандарты и методики тестирования благодаря своей гибкости и совместимости с ведущими программными платформами.
- Радар, спутник, радиоэлектронная борьба, многоуровневые сигналы
- Тестирование АЦП (тестирование аналого-цифрового преобразователя), Тестирование запаса джиттера
- Цифровое видео, измерение коэффициента мощности шума, беспроводная передача HD, HDMI, MHL
- IEEE 802.11ad, CaTV, OFDM, программно-определяемое радио
Преимущества M8190A
- Создавать крайне реалистичные и сложные сигналы.
- Доводить проекты до предела.
- Получать новые идеи для анализа.
- Поддержка широкого спектра приложений.
- Совместимость с ведущими программными платформам.
Технические характеристики M8190A
| Наименование характеристики | Описание |
|---|---|
| Амплитуда: | 2000 мВpp разность макс. |
| Разрешение ЦАП: | 12/14 бит |
| Форм-фактор: | 1-слот AXIe |
| Функциональность: | Генератор сигналов произвольной формы |
| Ключевые атрибуты: | Генератор сигналов произвольной формы 14 бит / 8 Гвыб/с / 12 бит / 12 Гвыб/с Память 128 Мвыб Модернизация памяти до 2 Гвыб Расширенное секвенирование |
| Максимальная частота дискретизации: | 12 Гвыб/с |
| Количество выходов: | 2 |
| Слоты: | 1 |
| Тип: | Высокоскоростной сигнал AWG |
| Пропускная способность: | 5 ГГц |
| Эффективное число бит (ENOB): | 12.25 бит |
| Диапазон частот: | >240 МГц |
| Внутренний джиттер: | 15 шт. |
| Максимальная глубина памяти: | 2 ГСБ |
| Количество каналов: | 1 |
| 2 | |
| Тип сигнала: | Любая произвольная форма волны |
| Динамический диапазон без паразитных помех: | 90 дБн |
| Типичное время нарастания/спада: | < 60 пс |
Опции M8190A
| Наименование опции | Описание |
|---|---|
| M8190A | Генератор сигналов произвольной формы 8 Гвыб/с и 12 бит / 12 Гвыб/с |
| M8190A-001 | Генератор сигналов произвольной формы, 1 канал |
| M8190A-002 | Генератор сигналов произвольной формы, 2 канала |
| M8190A-LPN | Генератор сигналов произвольной формы, 2 канала с низким фазовым шумом |
| M8190A-12G | 12 Гвыб/с с разрешением 12 бит |
| M8190A-14B | Разрешение 14 бит и 8 Гвыб/с |
| M8190A-DUC | Лицензия на цифровое повышающее преобразование для генератора сигналов произвольной формы M8190A |
| M8190A-02G | Обновление памяти с 128 МSa до 2 GSa |
| M8190A-AMP | Дополнительный усилитель переменного и постоянного тока |
| M8190A-SEQ | Секвенсор |
| M8190A-FSW | Быстрое переключение |
| M8190A-SCD | Стандартный калибровочный документ |
| M8190A-1A7 | Калибровка + Неопределенности + Защитные полосы (не аккредитовано) |
| M8190A-Z54 | Сертификат калибровки для Z540 |
| M8190A-AMP | Дополнительный усилитель переменного и постоянного тока |
| M8190A-SEQ | Секвенсор |
| M8190A-FSW | Быстрое переключение |
| M8190A-12G | 12 Гвыб/с с разрешением 12 бит |
| M8190A-BU1 | Комплект, состоящий из одного шасси M9505A AXIe с 5 слотами и опцией USB и встроенного контроллера ПК M9537A AXIe |
| M8190A-BU2 | Комплект, состоящий из одного шасси M9502A AXIe с 2 слотами и опцией USB |
| N6171A | Программное обеспечение MATLAB |
| M8190A-801 | Микроволновый фазово-согласованный балун, гнездо SMA |
| M8190A-805 | Фильтр нижних частот, 2800 МГц, Max SMA, VLF 2850+ |
| M8190A-806 | Фильтр нижних частот, 3900 МГц Макс. SMA, VLF 3800+ |
| M8190A-810 | Кабельная сборка коаксиальная-50 Ом, SMA-SMA, длина 457 мм |
| M8190A-811 | Кабельная сборка коаксиальная-50 Ом, SMA-SMA, длина 1220 мм |
| M8190A-815 | Входной кабель динамического управления |
| M8190A-820 | Разъем-RF, SMA Termination, Plug Straight, 50 Ом, 12,4 ГГц, 0,5 Вт |
| M9048B | Хост-адаптер PCIe: один порт (x8), Gen 3 |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

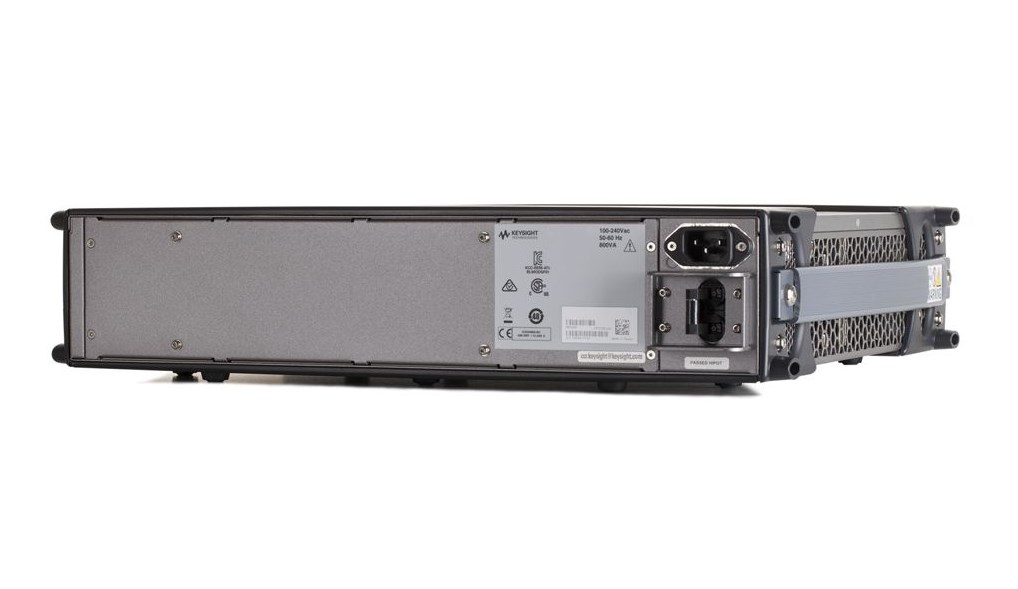

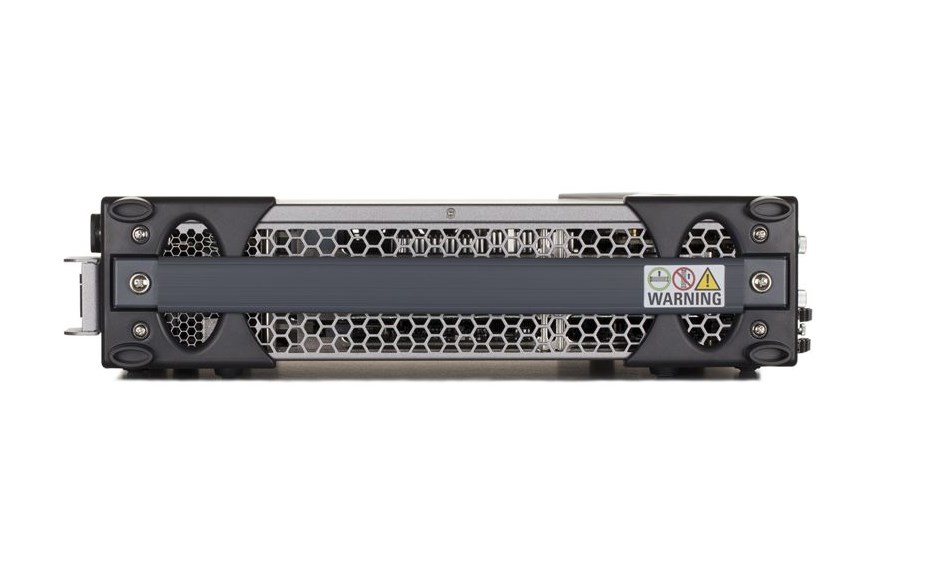

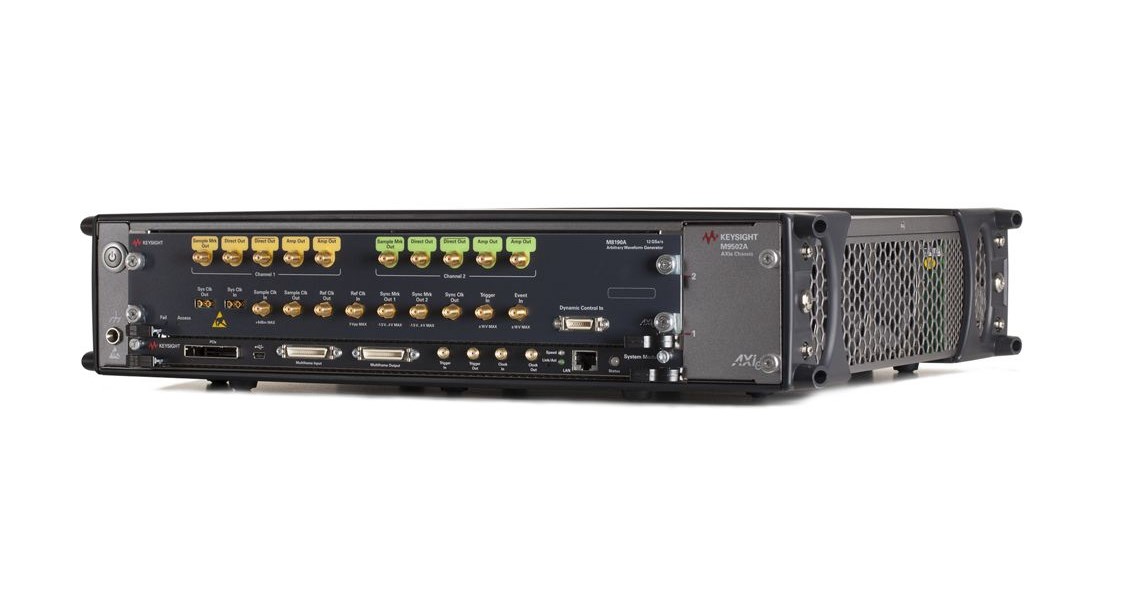

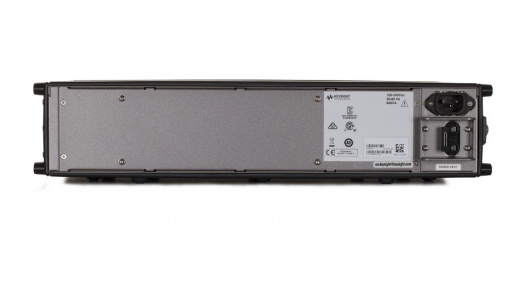

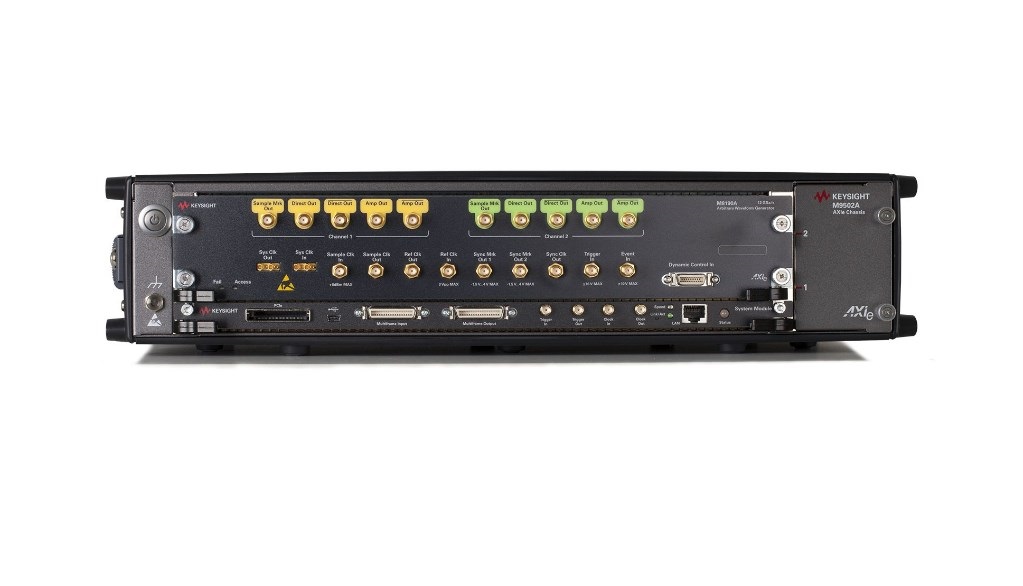

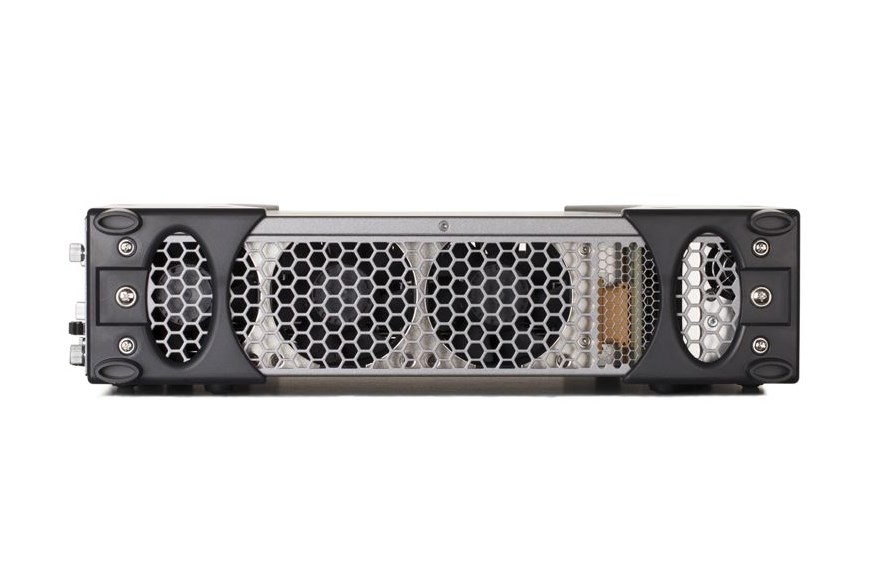

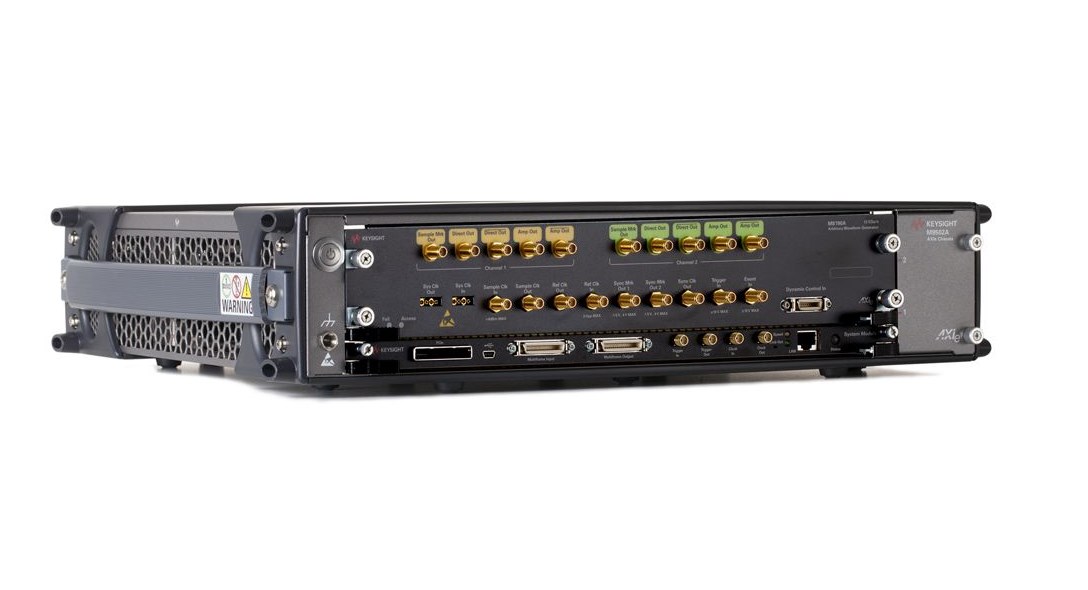

Фотогалерея
