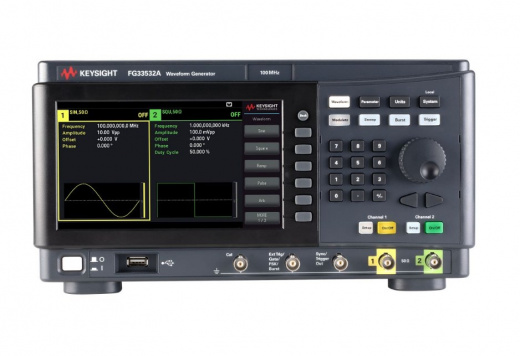

Keysight FG33532A Генератор сигналов

Keysight FG33532A: Многоканальная генерация.

Keysight FG33532A является двухканальным функциональным и произвольным генератором сигналов с частотой до 100 мегагерц (МГц), входящим в серию FG33530. FG33532A разработан компанией Keysight Technologies для обеспечения высокопроизводительной генерации сигналов, необходимой для широкого спектра приложений в области исследований и разработок, образования и производственного тестирования. Благодаря интеграции передовых технологий и интуитивно понятного пользовательского интерфейса, Keysight FG33532A представляет собой универсальное и надёжное решение для создания точных и сложных форм волны.

Преимущества Keysight FG33532A:

• Двухканальная конфигурация: Основным преимуществом Keysight FG33532A является наличие двух полностью независимых каналов. Это позволяет генерировать два разных сигнала одновременно, что крайне удобно для тестирования систем с несколькими входами, создания комплексных стимулирующих импульсов (например, с фазовым сдвигом или для дифференциальных цепей) и сокращения времени тестирования. Независимость каналов обеспечивает гибкость в работе с различными частями схемы или несколькими устройствами под тестом.
• Высокая частота и широкий набор функций: FG33532A обеспечивает генерацию волн с частотой до 100 МГц, что достаточно для большинства высокочастотных приложений. Он поддерживает 17 популярных форм волн, а также шесть встроенных типов модуляции (амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), манипуляция сдвигом частоты (FSK), манипуляция сдвигом фазы (BPSK) и широтно-импульсная модуляция (PWM)). Это позволяет моделировать различные сценарии и тестировать устройства в условиях, приближенных к реальным.
• Технология Trueform: В основе Keysight FG33532A лежит патентованная технология Keysight Trueform, которая обеспечивает точное воспроизведение каждого отдельного отсчёта формы волны. Это минимизирует паразитные искажения и джиттер (менее 50 пикосекунд), обеспечивая высокую чистоту и стабильность генерируемых импульсов. Низкий уровень общего гармонического искажения (менее 0,06%) дополнительно подтверждает превосходное качество выходного сигнала.
• FG33532A предлагает 16-битное разрешение для сигналов произвольной формы, что позволяет создавать волны с высокой степенью детализации и точности. Глубокая память до 16 миллионов выборок (MSa) на канал (при использовании опции MEM33532U) даёт возможность генерировать длительные и сложные произвольные формы волны, что особенно полезно для имитации реальных данных и специализированных тестовых последовательностей.
• 7-дюймовый цветной дисплей обеспечивает удобный просмотр и редактирование параметров сигнала в реальном времени.
• Совместимость с программным обеспечением Keysight: FG33532A полностью совместим с программным обеспечением Keysight BenchVue и BenchLink Waveform Builder. Это значительно упрощает процесс создания и редактирования сложных форм волны, а также автоматизацию тестовых процедур, позволяя инженерам быстрее переходить от идеи к реализации теста.

Применение FG33532A:

Keysight FG33532A Генератор сигналов находит широкое применение в различных областях:

• Разработка и отладка электронных схем: Используется для подачи тестовых сигналов на аналоговые, цифровые и смешанные схемы при их проектировании и верификации. Двухканальная возможность особенно полезна для тестирования дифференциальных схем и схем с несколькими входами.
• Тестирование коммуникационных систем: Генерация модулированных сигналов для проверки радиочастотных передатчиков, приёмников и других компонентов систем связи.
• Образование и лабораторные работы: Является отличным инструментом для обучения студентов основам электроники, радиотехники и измерительной техники, благодаря своей простоте использования и набору функций.
• Производственное тестирование: FG33532A применяется для функционального тестирования готовой продукции или отдельных модулей на производстве, обеспечивая стабильный и повторяемый источник тестовых сигналов.
• Исследования и разработки (R&D): Используется для создания специализированных сигналов, имитирующих реальные условия, для проведения экспериментов и характеризации новых технологий.
• Моделирование датчиков и исполнительных устройств: Генерация сигналов, имитирующих выходные данные различных типов датчиков или управляющие сигналы для исполнительных устройств.

Технические характеристики FG33532A

• Частота: До 100 МГц (для функциональных и произвольных сигналов).
• Джиттер: Менее 50 пс.
• Общий уровень гармонических искажений: Менее 0,06%.
• Разрешение произвольных сигналов: 16 бит.
• Максимальная частота дискретизации (для произвольных сигналов): 320 Мвыб/с.
• Память для произвольных сигналов: До 16 Мвыб на канал.
• Дисплей: 7-дюймовый цветной дисплей.
• Встроенные типы модуляции: Шесть (AM, FM, PM, FSK, BPSK, PWM).
• Встроенные формы сигналов: 17 популярных форм волны.
• Технология: Trueform (для точного воспроизведения сигналов).
• Каналы: 1-канальные (FG33531A) и 2-канальные (FG33532A) модели.
• Интерфейсы: Интуитивно понятный интерфейс на передней панели.
• Совместимость с ПО: Keysight BenchVue и BenchLink Waveform Builder.
