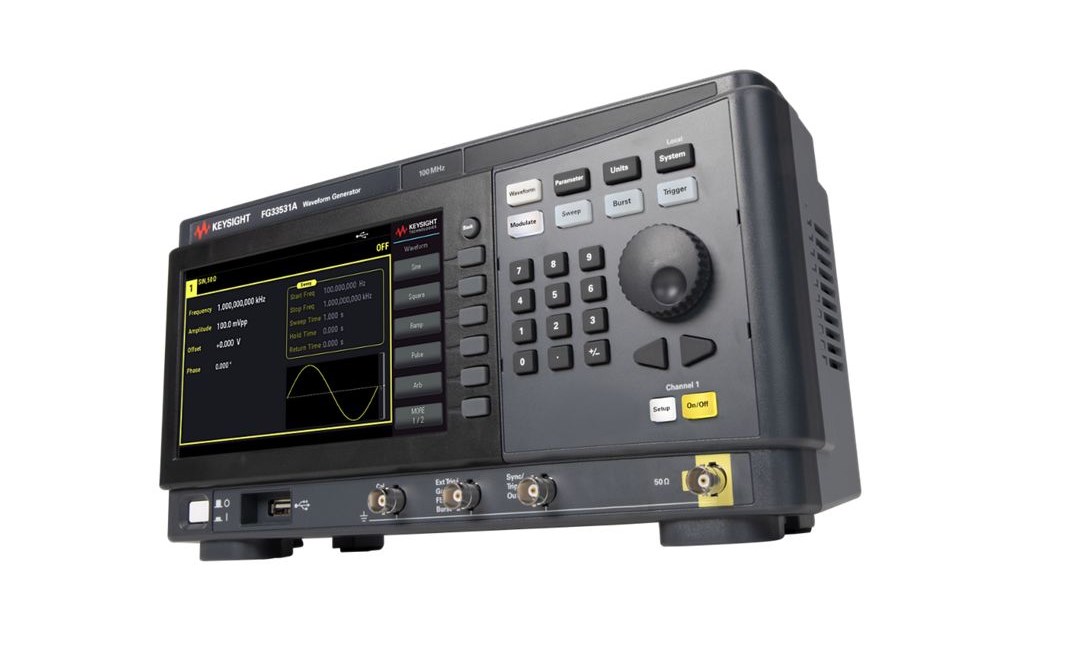

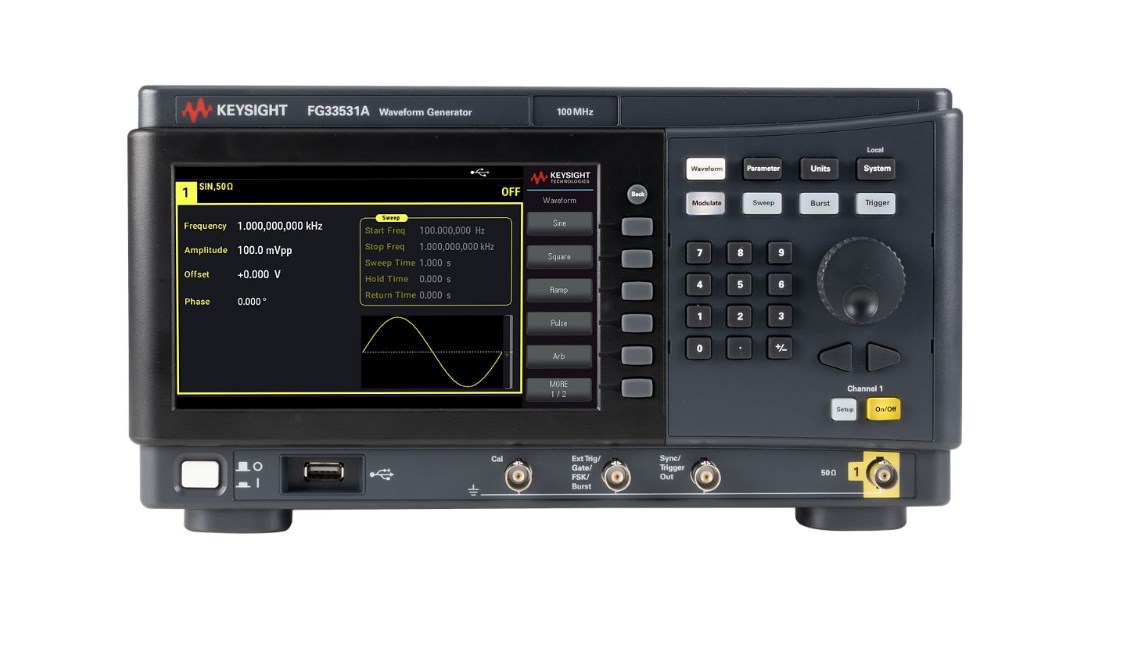

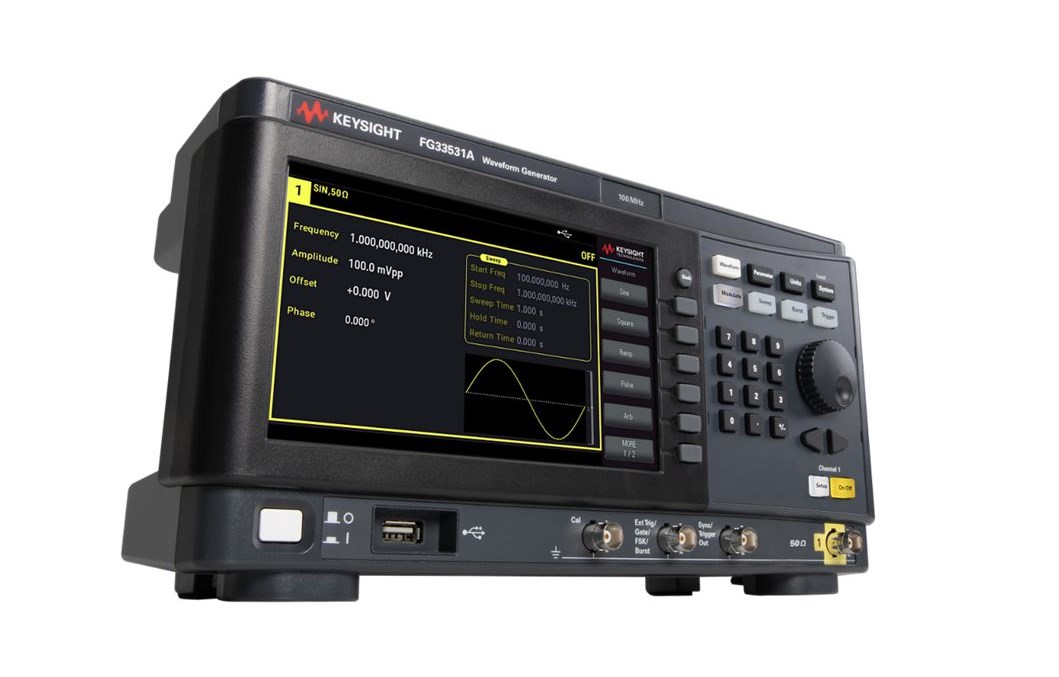

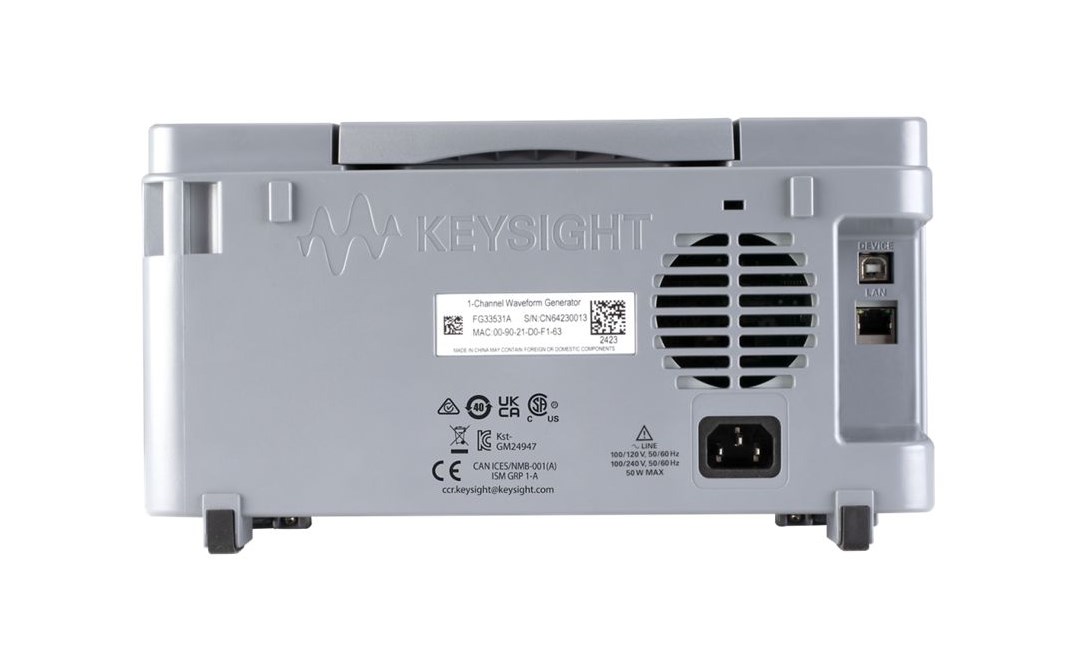

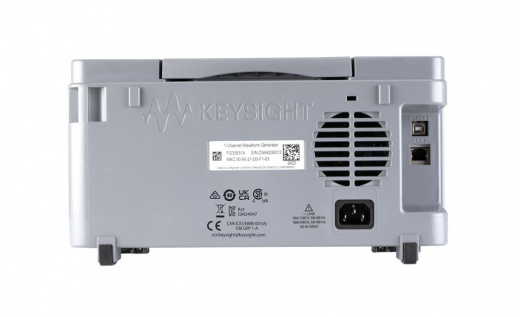

Keysight FG33531A Генератор сигналов

Keysight FG33531A: Универсальная генерация сигналов.

Keysight FG33531A поднимают планку высокопроизводительной генерации, предлагая частоту до 100 МГц. Технология Trueform гарантирует исключительную точность воспроизведения и большой объем памяти для сложных форм волны. Эффективность работы FG33531A повышается благодаря интуитивно понятному интерфейсу и интеграции с передовыми программными инструментами Keysight BenchVue и BenchLink Waveform Builder для легкого создания и редактирования волн. Со встроенными опциями модуляции и разнообразными специальными формами сигналов, FG33531A является идеальным решением для самых требовательных испытательных задач.

Преимущества FG33531A

• Низкий уровень джиттера (менее 50 пикосекунд), что гарантирует высокую стабильность и чистоту генерируемого импульса. Это критически важно для приложений, требующих точного синхронизирующего сигнала или работы с чувствительными к фазовым искажениям системами. Дополнительно, показатель общего уровня гармонических искажений менее 0,06% подтверждает высокое качество аналогового выхода.
• FG33531A поддерживает 16-битное разрешение для импульсов произвольной формы, что позволяет создавать волны с высокой степенью детализации и точности. Глубокая память до 16 миллионов выборок (MSa) на канал даёт возможность генерировать FG33531A длительные и сложные произвольные формы импульсов, точно имитируя реальные условия или специфические тестовые сценарии.
• Широкий набор встроенных функций: FG33531A не ограничивается простыми функциями, а предлагает шесть встроенных типов модуляции (включая AM, FM, PM, FSK, BPSK, PWM) и 17 популярных форм волн. Это значительно расширяет его универсальность, позволяя моделировать разнообразные тестовые приложения без необходимости использования внешнего оборудования или сложного программирования.
• Большой 7-дюймовый цветной дисплей обеспечивает удобный просмотр и редактирование параметров в реальном времени. Возможность одновременной настройки и визуализации делает процесс работы более эффективным и снижает вероятность ошибок, что особенно ценно как для опытных инженеров, так и для студентов.
• Технология Trueform: В основе генератора лежит патентованная технология Keysight Trueform. Она обеспечивает создание волн с высоким качеством, позволяя воспроизводить каждый отдельный отсчёт формы импульса. Это приводит к более точной генерации волн и улучшенной повторяемости измерений, что важно для достоверных результатов тестирования.
• Совместимость с программным обеспечением Keysight: FG33531A легко интегрируется с программным обеспечением Keysight BenchVue и BenchLink Waveform Builder. Это значительно упрощает процесс создания и редактирования сложных форм волны, а также автоматизацию тестовых процедур, повышая общую производительность.

Применение FG33531A

• Образовательных целей: Благодаря интуитивно понятному интерфейсу и широкому набору базовых функций, генераторы этой серии отлично подходят для обучения студентов основам электроники, радиотехники и схемотехники.
• Исследований и разработок (R&D): Генерация различных волн для тестирования новых схем, компонентов и систем. Возможность создания произвольных форм волны (до 16 Мвыб) позволяет имитировать сложные реальные импульсы.
• Производственного тестирования: Использование для проверки функциональности и характеристик электронных устройств на конвейере, где требуется надёжный и повторяемый источник тестовых сигналов.
• Отладки и верификации дизайна: Помогает инженерам проверять корректность работы разработанных схем, выявлять проблемы с целостностью сигнала, проверять устойчивость к модуляции и другим воздействиям.
• Общего назначения в лабораториях: Широкий набор встроенных модуляций (AM, FM, PM, FSK, BPSK, PWM), режимов развертки и пакетной генерации делает его универсальным инструментом для большинства повседневных лабораторных задач.
• Моделирования различных сценариев: Способность генерировать 17 популярных форм волны позволяет имитировать типичные приложения для тестирования, а низкий джиттер (менее 50 пс) обеспечивает высокую чистоту волны, что важно для точных измерений.

Технические характеристики FG33531A

• Частота: До 100 МГц (для функциональных и произвольных сигналов).
• Джиттер: Менее 50 пс.
• Общий уровень гармонических искажений: Менее 0,06%.
• Разрешение произвольных сигналов: 16 бит.
• Максимальная частота дискретизации (для произвольных сигналов): 320 Мвыб/с.
• Память для произвольных сигналов: До 16 Мвыб на канал.
• Дисплей: 7-дюймовый цветной дисплей.
• Встроенные типы модуляции: Шесть (AM, FM, PM, FSK, BPSK, PWM).
• Встроенные формы сигналов: 17 популярных форм волны.
• Технология: Trueform (для точного воспроизведения сигналов).
• Каналы: 1-канальные (FG33531A) и 2-канальные (FG33532A) модели.
• Интерфейсы: Интуитивно понятный интерфейс на передней панели.
• Совместимость с ПО: Keysight BenchVue и BenchLink Waveform Builder.
