Tabor Генератор WW5061

Генератор WW5061 - инновационное решение для генерации сигналов произвольной формы. Предназначен для воспроизведения стандартных форм электромагнитных колебаний, а также электромагнитных колебаний с различными видами модуляции и произвольной формы в диапазоне частот от 0,1 мГц до 400 МГц.

Принцип работы генератора основан на цифро-аналоговом преобразовании (ЦАП) под управлением микропроцессора. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на ЦАП, который работает с переменной частотой дискретизации. Микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала, что позволяет формировать требуемую частоту выходного сигнала.

Генератор обеспечивает генерацию в режимах: непрерывном, с синхрозапуском и смешанном. Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними. Двухканальные модели генераторов генерируют синфазные сигналы по обоим каналам, что позволяет использовать их в качестве источников для векторной модуляции.

В память генератора заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной и фазовой манипуляций, режим качания частоты.

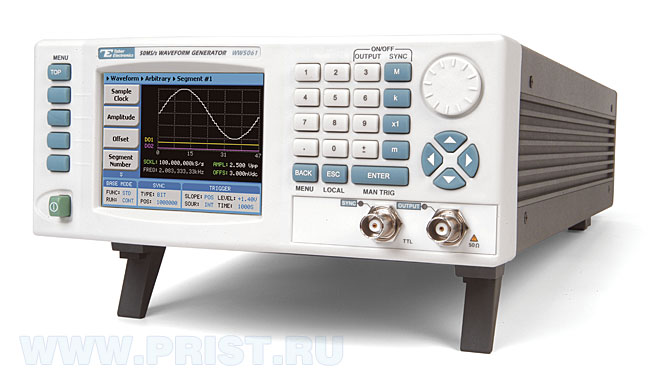

Генератор выполнен в корпусе настольного исполнения. На передней панели расположены табло для отображения режимов работы и значений параметров воспроизводимых сигналов, ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров, разъемы основных выходов прибора и разъем выхода синхронизации.

На задней панели расположены разъем сетевого питания, интерфейсы дистанционного управления КОП, USB и LAN, разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты, специальные разъемы для мультигенераторной синхронизации и разъем внешней синхронизации.

Генераторы WW5061 предназначены для использования в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.
