Функциональный генератор DS345 — это полнофункциональный синтезированный функциональный генератор с частотой 30 МГц, который использует инновационную архитектуру прямого цифрового синтеза (DDS). Он генерирует множество стандартных сигналов с превосходным частотным разрешением (1 мкГц) и обладает универсальными возможностями модуляции, включая AM, FM, пакетную, PM и развертку частоты.

Функции и выходы

DS345 генерирует синусоидальные и прямоугольные волны на частотах до 30,2 МГц, а также треугольные и пилообразные сигналы с частотой до 100 кГц. Разрешение по частоте для всех функций составляет 1 мкГц. В дополнение к стандартным сигналам устройство также обеспечивает широкополосный (10 МГц) источник белого шума.

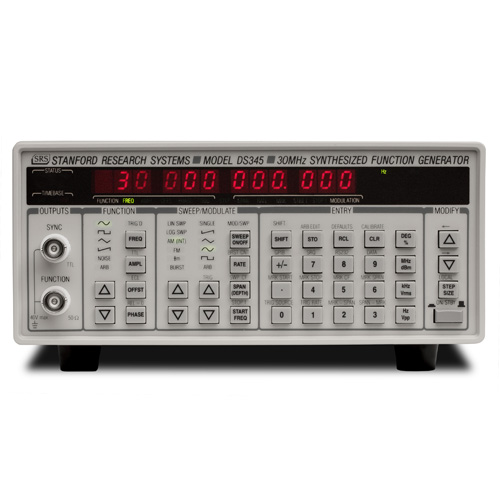

Как функциональный выход, так и выход TTL SYNC доступны через плавающие разъемы BNC на передней панели. Оба выхода имеют выходное сопротивление 50 Ом и могут иметь плавающее напряжение до ±40 В относительно земли. Амплитуда всех функциональных выходов регулируется от 10 мВ (размах) до 10 В (размах) с 3-значным разрешением и может отображаться в Впик, Вразмах, Всреднеквадратичное значение или дБм. Кроме того, можно выбрать стандартные выходные уровни TTL и ECL.

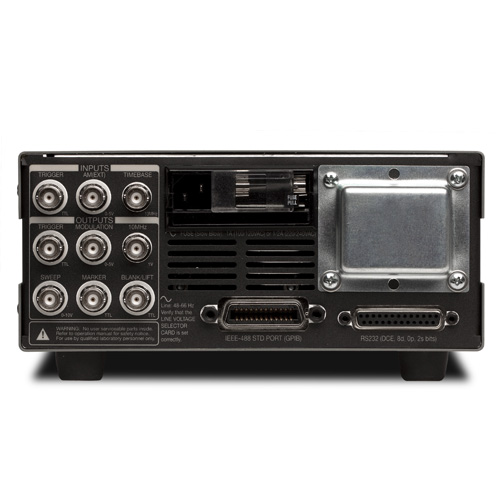

На задней панели расположены дополнительные полезные разъемы. Вход триггера используется для запуска сигналов произвольной формы, шаблонов модуляции, развертки и пакетов, а выход триггера TTL предназначен для синхронизации внешних устройств с развертками и пакетами. Выход развертки генерирует линейное изменение от 0 В до 10 В, синхронное с разверткой частоты. Выходы маркера развертки позволяют выделить на осциллографе определенные участки развертки частоты.

Вход 10 МГц на задней панели позволяет синхронизировать DS345 с внешней разверткой. Выход 10 МГц на задней панели позволяет синхронизировать фазу нескольких DS345.

Модуляция

Функциональный генератор DS345 предлагает широкий выбор вариантов модуляции. Он содержит внутренний генератор модуляции, который может модулировать любые стандартные сигналы, кроме шума. Форма сигнала модуляции может быть синусоидальной, прямоугольной, треугольной, линейной или произвольной. Можно выбрать частоту модуляции от 1 мГц до 10 кГц.

Генератор модуляции может обеспечивать амплитудную модуляцию (АМ), частотную модуляцию (ЧМ) и фазовую модуляцию (ФМ). При использовании AM можно выбрать глубину модуляции ±100 % с разрешением 1 %. Отрицательные значения модуляции соответствуют модуляции с двойным подавлением боковой полосы (DSBSC). Диапазон FM можно выбрать с разрешением 1 мкГц, а фазовую модуляцию можно установить в диапазоне от 0° до 7200° с разрешением 0,001°.

Внешняя амплитудная модуляция

В дополнение к внутреннему генератору модуляции выходной сигнал может модулироваться по амплитуде внешним сигналом, подаваемым на вход AM на задней панели. Этот вход всегда активен, даже если включены другие типы модуляции.

Пакетная модуляция

Вы можете генерировать тональные сигналы любой выходной функции, кроме шума. В пакетном режиме DS345 выдает точное количество полных циклов сигнала после получения сигнала запуска. Регулируя фазу, вы можете контролировать, где в сигнале начинается пакетный сигнал. При использовании пакетного режима максимальная частота синусоидальных и прямоугольных волн составляет 1 МГц, а треугольных и линейно-линейных сигналов ограничена 100 кГц. Пакетный режим может использоваться с сигналами произвольной формы на любой частоте.

Развертка частоты

Функциональный генератор DS345 может выполнять частотную развертку любого из своих функциональных выходов (кроме шума). Вы можете повышать или понижать частоту, используя линейную или логарифмическую развертку. В отличие от обычных функциональных генераторов, при прохождении определенных частот не возникает раздражающих разрывов или артефактов переключения диапазонов. Архитектура DDS DS345 по своей сути позволяет ему выполнять плавную, непрерывную по фазе развертку по всему частотному диапазону.

Можно указать две частоты маркера развертки. Когда развертка пересекает любую из маркерных частот, на выходе MARKER на задней панели генерируется TTL-переход, позволяющий синхронизировать внешние устройства.

Произвольные сигналы

DS345 — это не просто генератор функций. Это также полнофункциональный генератор сигналов произвольной формы. Выходные сигналы имеют 12-битное вертикальное разрешение и могут воспроизводиться со скоростью до 40 млн отсчетов/с.

Поскольку составление сложных сигналов произвольной формы с помощью клавиатуры может оказаться утомительной задачей, программное обеспечение Arbitrary Waveform Composer (AWC) предоставляется бесплатно. AWC — это программа на основе меню, которая позволяет создавать и редактировать произвольные сигналы на экране, сохранять их и загружать в DS345.

Доступные опции и аксессуары

Опция 01 GPIB, RS-232 и произв. программное обеспечение

Опция 02 Временная развертка OCXO 10 ppb

O345RMD Комплект для установки в двойную стойку

O345RMS Комплект для монтажа в одну стойку
