Комплект генератора сигналов PXIe-AWG5103 с 2 каналами и полосой 80 МГц. Включает 5-слотовое шасси PXIe-1083 и генератор PXIe-5433 с частотой дискретизации 800 Мвыб/с, 16-битным ЦАП и памятью 512 МБ на канал. Выходное напряжение ±12 В. Управление через Thunderbolt 3.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

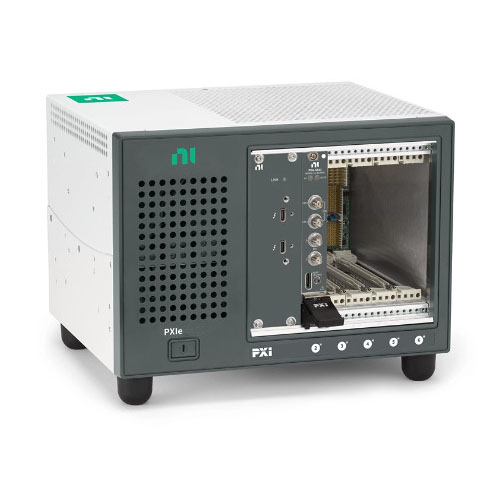

National Instruments PXIe-AWG5103 Комплект генератора сигналов PXI, 2 канала, 80 МГц
PXIe-AWG5103 — это флагманский комплект для генерации сигналов формата PXI, включающий 5-слотовое шасси PXIe-1083 и 2-канальный генератор произвольной формы сигналов PXIe-5433 с полосой пропускания 80 МГц. Устройство позволяет независимо генерировать пользовательские произвольные сигналы и стандартные функции на двух каналах с максимальной полосой пропускания в линейке. Благодаря частоте дискретизации до 800 Мвыб/с, 16-битному разрешению ЦАП и 512 МБ памяти на канал, генератор обеспечивает высокую точность и длительное воспроизведение сложных сигналов.
Комплект предназначен для самых требовательных задач автоматизированной валидации, включая тестирование высокоскоростных цифровых интерфейсов, радиочастотных устройств и сложных систем связи. Шасси PXIe-1083 оснащено всеми гибридными разъёмами, системой охлаждения мощностью 58 Вт и интегрированным контроллером Thunderbolt™ 3 MXI-Express для управления через ноутбук. Четыре свободных слота PXI могут быть использованы для добавления других модулей, что позволяет создавать масштабируемые гибридные измерительные системы.
Технические характеристики NI PXIe-AWG5103
| Наименование характеристики | Значение |
|---|---|
| Количество каналов | 2 |
| Максимальная полоса пропускания | 80 МГц |
| Максимальная частота дискретизации | 800 Мвыб/с |
| Разрядность ЦАП | 16 бит |
| Выходное напряжение | от –12 В до +12 В |
| Объём встроенной памяти | 512 МБ (на канал) |
| Поддержка произвольных сигналов | Да |
| Интерфейсы | PXI Express, Thunderbolt 3, SMA (выход) |
| Входящее в комплект шасси | PXIe-1083 (5 слотов, 58 Вт) |
| Комплектация | Шасси, генератор, кабель Thunderbolt, SMA-кабель 50 Ом |
Применение и назначение NI PXIe-AWG5103
- Тестирование высокоскоростных цифровых интерфейсов: Полоса 80 МГц позволяет генерировать сигналы для тестирования высокоскоростных шин и интерфейсов.
- Радиочастотные приложения: Устройство подходит для генерации сигналов в радиочастотном диапазоне, включая тестирование приёмопередатчиков и модуляторов.
- Создание сложных пользовательских сигналов: Благодаря большому объёму памяти и произвольной форме сигналов, генератор подходит для эмуляции сложных сигналов, таких как OFDM или многочастотные сигналы.
- Создание гибридных измерительных систем: Четыре свободных слота PXI позволяют добавлять другие модули (осциллографы, мультиметры, источники питания) для построения комплексных автоматизированных систем тестирования.
Ключевые особенности и встроенные функции NI PXIe-AWG5103
- Два независимых канала с полосой 80 МГц: Максимальная полоса пропускания в линейке позволяет генерировать сигналы для самых требовательных приложений.
- Увеличенный объём памяти 512 МБ на канал: Позволяет сохранять и воспроизводить длительные сложные сигналы без необходимости перезагрузки.
- Синхронизация каналов: Оба канала могут быть синхронизированы для генерации сигналов с заданным фазовым сдвигом, что важно для тестирования трёхфазных или I/Q-сигналов.
- Интегрированный контроллер Thunderbolt™ 3: Позволяет управлять комплектом напрямую через ноутбук или настольный компьютер с портом Thunderbolt, без необходимости в отдельном контроллере PXI.
- Выходное напряжение до ±12 В: Позволяет подключать генератор непосредственно к широкому спектру устройств без внешних усилителей.
- 16-битное разрешение ЦАП: Обеспечивает высокую точность воспроизведения сигналов и низкий уровень шума.
- Метод дробной передискретизации: Гарантирует точное воспроизведение сигналов на различных частотах дискретизации.
- Масштабируемость: Возможность расширения системы путём добавления модулей в свободные слоты PXI.
