Генератор произвольной формы сигналов PXIe-5442 с частотой дискретизации до 100 Мвыб/с, 16-битным ЦАП и полосой пропускания 43 МГц. Один канал, два тракта усиления (выходное напряжение до 4 В пик-пик). Память от 32 до 512 МБ (опционально). Встроенная onboard-обработка сигналов (FIR/CIC-фильтры, NCO, I/Q-модуляция). Поддержка произвольных сигналов, стандартных функций, внешнего тактового сигнала и PLL.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
National Instruments PXIe-5442: Генератор произвольной формы сигналов PXIe

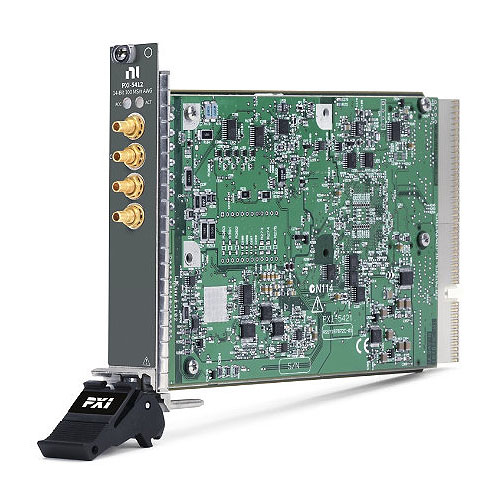

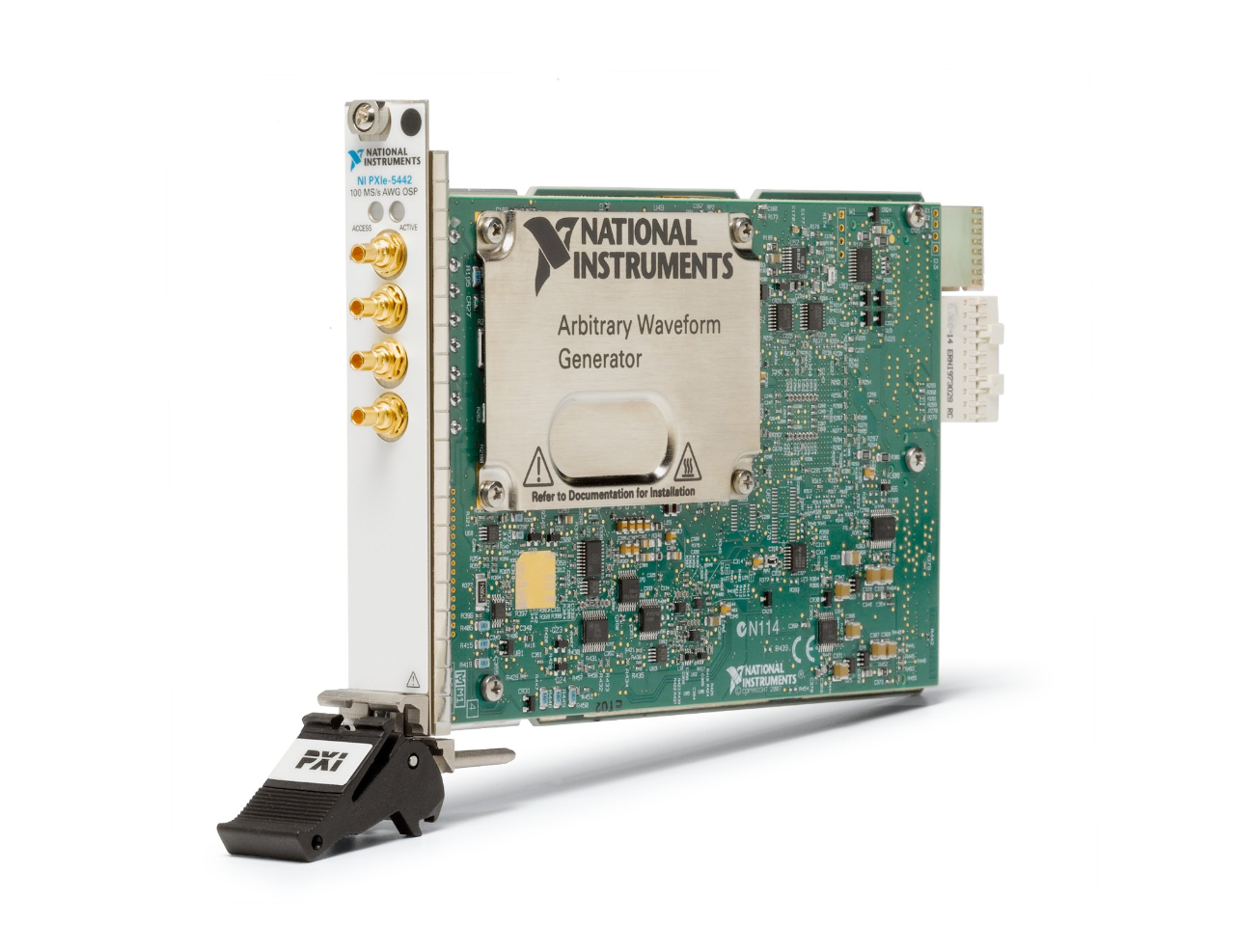

NI PXIe-5442 представляет собой генератор произвольной формы сигналов формата PXI Express, разработанный для применения в автоматизированных измерительных системах, производственном тестировании и научных исследованиях. Прибор формирует сигналы с частотой дискретизации до 100 Мвыб/с и 16-битным разрешением ЦАП, что обеспечивает исключительную точность воспроизведения как простых стандартных функций, так и сложных пользовательских сигналов. Благодаря возможности выбора объёма встроенной памяти (32 МБ, 256 МБ или 512 МБ), генератор адаптируется под конкретные задачи — от коротких тестовых последовательностей до длительных сложных сигналов.
Ключевая особенность PXIe-5442 — встроенная система onboard-обработки сигналов (OSP), включающая FIR- и CIC-интерполяционные фильтры, цифровой предварительный усилитель и управляемый числовым генератором (NCO) квадратурный цифровой повышающий преобразователь. Это позволяет формировать сигналы с квадратурной модуляцией (I/Q) для телекоммуникационных приложений, а также выполнять пульсовую фильтрацию и компенсацию спада CIC-фильтра. Устройство оснащено двумя трактами усиления (прямой и основной), цифровым интерфейсом и поддерживает синхронизацию нескольких модулей через NI-TClk.
Технические характеристики NI PXIe-5442
| Наименование характеристики | Значение |
|---|---|
| Количество каналов | 1 |
| Разрядность ЦАП | 16 бит |
| Максимальная частота дискретизации | 100 Мвыб/с |
| Выходное напряжение (в нагрузку 50 Ом) | 0,00564 … 2,00 В (пик-пик) |
| Выходное напряжение (на холостом ходу) | 0,0113 … 4,00 В (пик-пик) |
| Смещение постоянного тока | ±25% от диапазона амплитуды |
| Выходное сопротивление | 50 Ом |
| Объём встроенной памяти | 32 МБ, 256 МБ или 512 МБ (в зависимости от артикула) |
| Максимальная частота синусоидального сигнала | 43 МГц |
| Максимальная частота прямоугольного сигнала | 25 МГц |
| Время нарастания импульса (прямой тракт) | < 5 нс (тип.) |
| Динамический диапазон без паразитных составляющих (SFDR, 1 МГц) | до 76 дБc (тип.) |
| Суммарные гармонические искажения (THD, 1 МГц) | до –75 дБc (тип.) |
| Фазовый шум (джиттер) | < 1,0 пс (среднеквадратичное, тип.) |
| Интерфейсы | PXI Express, SMB (аналоговый выход, CLK IN, PFI 0, PFI 1) |
| Вес | 405 г |
Применение и назначение NI PXIe-5442
- Генерация сигналов с квадратурной модуляцией (I/Q) для телекоммуникаций: Встроенный NCO и I/Q-смеситель позволяют формировать сигналы для тестирования приёмопередатчиков стандартов GSM, W-CDMA и DVB с высокой точностью и низким уровнем шума. Модуляционная точность (MER) достигает 56 дБ для GSM и 48 дБ для W-CDMA.
- Создание сложных тестовых сигналов с onboard-обработкой: FIR- и CIC-фильтры, цифровой предварительный усилитель и пульсовая фильтрация обеспечивают формирование сигналов с заданными частотными характеристиками для тестирования фильтров, усилителей и АЦП.
- Воспроизведение длительных пользовательских сигналов: Благодаря объёму памяти до 512 МБ, прибор подходит для эмуляции реальных сигналов, таких как профили тока, модулированные сигналы и специализированные тестовые последовательности.
- Многомодульная синхронизация: Поддержка NI-TClk позволяет объединять несколько генераторов в одной системе с синхронизацией Sample Clock и минимальным джиттером для построения многоканальных тестовых стендов.
Ключевые особенности и встроенные функции NI PXIe-5442
- OSP: Встроенный цифровой сигнальный процессор включает FIR- и CIC-интерполяционные фильтры (интерполяция до 16 384), цифровой предварительный усилитель с разрешением 18 бит и NCO с разрешением по фазе 0,0055°, что позволяет формировать сигналы с квадратурной модуляцией и пульсовой фильтрацией.
- Два тракта усиления: Прямой (Direct) и основной (Main) тракты обеспечивают гибкость при выборе амплитуды сигнала — от 0,00564 В до 4,00 В (пик-пик) на холостом ходу.
- Гибкая память до 512 МБ: Три варианта объёма памяти (32 МБ, 256 МБ или 512 МБ) позволяют выбрать оптимальный объём для конкретной задачи — от коротких тестовых последовательностей до длительных сложных сигналов.
- Высокая чистота спектра: SFDR до 76 дБc (с гармониками) и THD до –75 дБc (1 МГц) обеспечивают минимальные искажения и высокое качество выходного сигнала.
- Поддержка внешнего тактового сигнала: Вход CLK IN позволяет синхронизировать генератор с внешним источником тактовой частоты (до 105 МГц) для повышения точности.
- Синхронизация через NI-TClk: Позволяет объединять несколько модулей в одной системе с синхронизацией Sample Clock и минимальным джиттером (до 10 пс при ручной настройке).
- Режимы работы: Поддерживаются режимы произвольной формы сигнала, произвольной последовательности, непрерывный, одиночный, шаговый и пакетный.
