Генератор произвольной формы сигналов PXIe-5433 с частотой дискретизации до 800 Мвыб/с, 16-битным ЦАП и полосой пропускания 80 МГц. До 2 каналов, выходное напряжение до 24 В (пик-пик), память 512 МБ на канал. Поддержка стандартных функций и произвольных сигналов. Синхронизация через NI-TClk, маркерные выходы, вход внешнего триггера.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

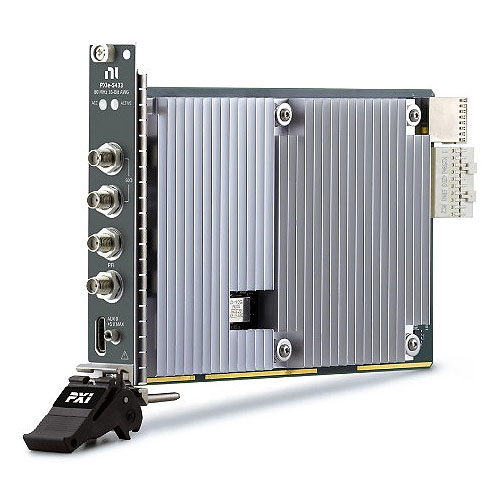

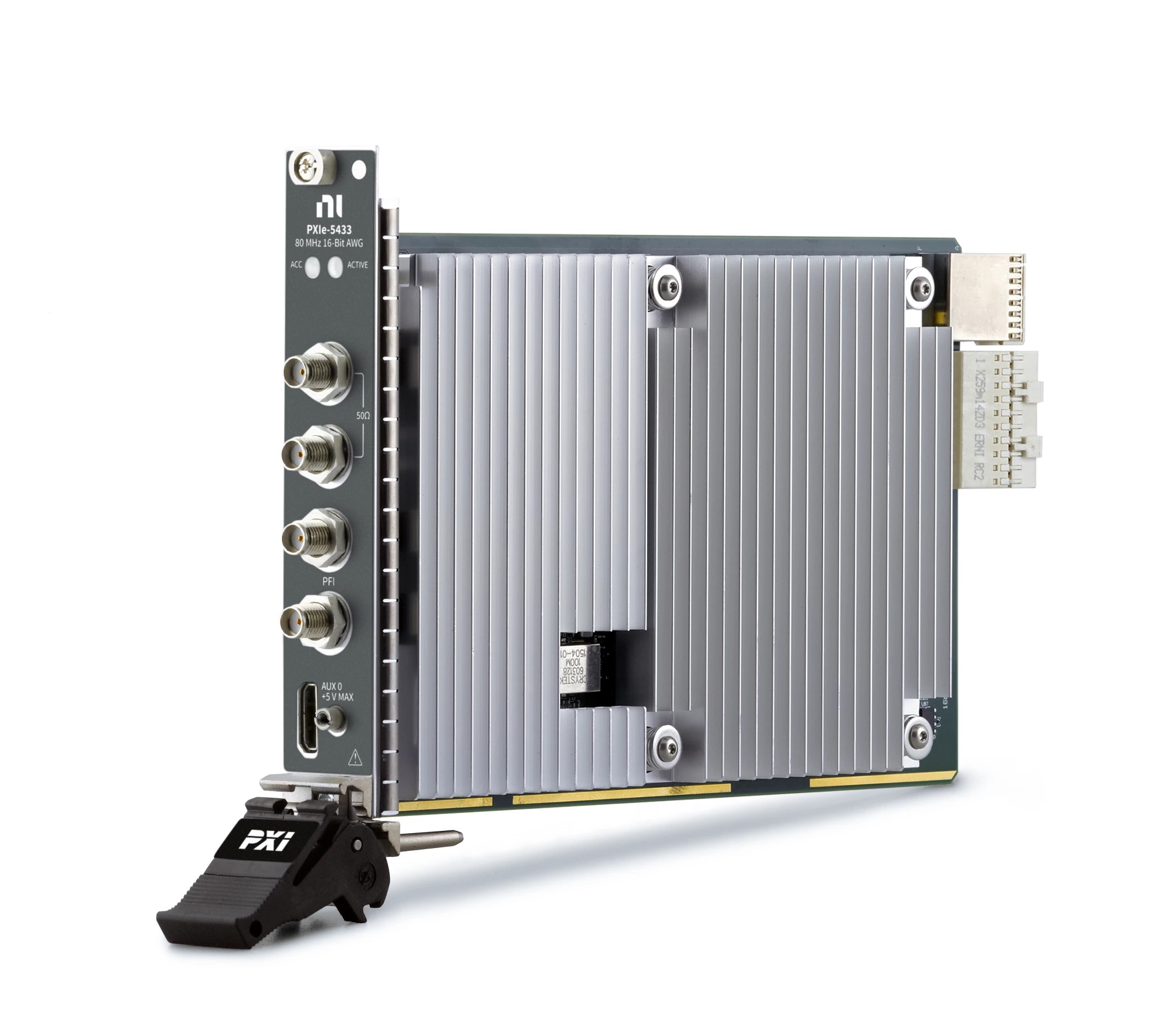

National Instruments PXIe-5433: Генератор произвольной формы сигналов PXIe
NI PXIe-5433 — это высокопроизводительный генератор произвольной формы сигналов формата PXI Express, доступный в двух конфигурациях: с одним или двумя независимыми аналоговыми каналами. Каждый канал оснащён собственным 16-битным ЦАП с частотой дискретизации до 800 Мвыб/с, что обеспечивает формирование сигналов с исключительной точностью и низким уровнем шума. Встроенная память 512 МБ на канал позволяет сохранять до 256 миллионов точек произвольной формы, что делает прибор идеальным для воспроизведения длительных и сложных сигнальных последовательностей без потери качества.
Устройство поддерживает генерацию стандартных функций (синус, меандр, треугольник, пила), а также шумовых сигналов. Встроенный цифровой фильтр эффективно подавляет зеркальные частоты, а аналоговый фильтр нижних частот 7-го порядка обеспечивает чистоту спектра. Модуль имеет разъёмы SMA для выходов и линий PFI, а также MHDMR-разъём для дополнительных линий ввода-вывода. Поддержка синхронизации нескольких модулей через NI-TClk позволяет строить многоканальные системы с минимальным джиттером. Компактный корпус (3U, один слот PXI Express) и малый вес (от 369 г) делают PXIe-5433 идеальным выбором для встраиваемых и портативных систем тестирования.
Технические характеристики NI PXIe-5433
| Наименование характеристики | Значение |
|---|---|
| Количество каналов | 1 или 2 |
| Разрядность ЦАП | 16 бит |
| Максимальная частота дискретизации | 800 Мвыб/с |
| Выходное напряжение (в нагрузку 50 Ом) | 0,00775 … 12 В (пик-пик) |
| Выходное напряжение (на холостом ходу) | 0,0155 … 24 В (пик-пик) |
| Смещение постоянного тока | ±50% от диапазона амплитуды |
| Выходное сопротивление | 50 Ом |
| Объём встроенной памяти | 512 МБ на канал |
| Количество точек произвольной формы | от 4 до 256 000 000 |
| Максимальная частота синуса | 80 МГц |
| Максимальная частота меандра | 50 МГц |
| Максимальная частота треугольного/пилообразного сигнала | 50 МГц |
| Время нарастания импульса (произвольная форма) | 3,4 нс (измер.) |
| Динамический диапазон без паразитных составляющих (SFDR, 1 МГц) | до 77 дБc (измер.) |
| Суммарные гармонические искажения (THD, 1 МГц) | до –79 дБc (измер.) |
| Интерфейсы | PXI Express, SMA, MHDMR |
| Триггерные линии | PFI 0, PFI 1, AUX 0/PFI 0..7, PXI_Trig 0..7 |
| Вес (одноканальный) | 369 г |
| Вес (двухканальный) | 376 г |
Применение и назначение NI PXIe-5433
- Испытания высокоскоростных аналогово-цифровых трактов: Генератор применяется для создания многочастотных сигналов и сигналов со сложной модуляцией при тестировании АЦП, фильтров и усилителей с полосой до 80 МГц.
- Эмуляция радиосигналов для тестирования приёмопередатчиков: Благодаря большому объёму памяти и высокой частоте дискретизации, прибор воспроизводит сигналы стандартов Wi-Fi, LTE и 5G NR для проверки работы беспроводных устройств.
- Генерация управляющих и синхронизирующих сигналов в многоканальных системах: Двухканальная версия позволяет одновременно формировать два синхронизированных сигнала с заданным фазовым сдвигом, например, для I/Q-модуляции.
- Создание шумовых сигналов с контролируемыми параметрами: Встроенная функция гауссовского шума с полосой 100 МГц и крест-фактором 5 используется для тестирования систем на помехоустойчивость и проверки цифровых фильтров.
Ключевые особенности и встроенные функции NI PXIe-5433
- Две конфигурации — один или два независимых канала: Заказчик выбирает версию с 1 каналом или 2 каналами, каждая из которых имеет полный набор функций и 512 МБ памяти на канал.
- Частота дискретизации до 800 Мвыб/с и 16-битное разрешение: Обеспечивают высокое качество сигнала с низким уровнем шума и широким динамическим диапазоном.
- Память 512 МБ на канал: Позволяет хранить до 256 млн семплов, что достаточно для воспроизведения длительных тестовых последовательностей.
- Цифровой фильтр для подавления зеркальных частот: Автоматически ограничивает полосу пропускания на уровне 20% от частоты дискретизации, обеспечивая чистоту спектра без внешних фильтров.
- Синхронизация нескольких модулей через NI-TClk: Позволяет строить системы с десятками каналов с минимальным джиттером (до 5 пс при ручной настройке) и точной фазовой синхронизацией.
- Выходное напряжение до 24 В (пик-пик): Позволяет напрямую подключаться к устройствам с высоким входным импедансом без использования внешних усилителей мощности.
- Маркерные выходы и гибкая система триггеров: До 4 маркеров на каждую форму сигнала и поддержка внешних триггеров с задержкой менее 65 нс обеспечивают синхронизацию с внешним оборудованием.
- Программируемые режимы работы: Поддерживаются одиночный, непрерывный, шаговый и пакетный режимы, а также возможность суммирования сигналов для создания сложных составных колебаний.
