NI PXIe-5413: Генератор произвольной формы сигналов PXIe

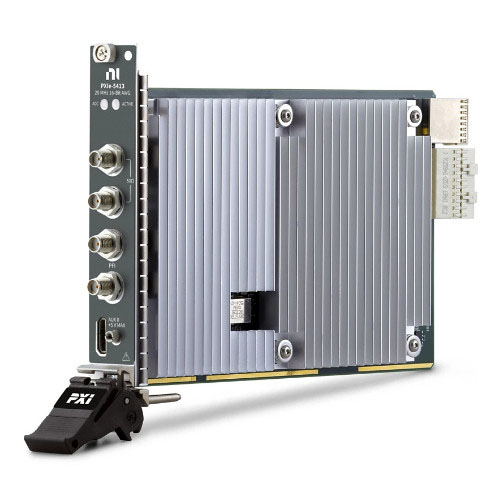

NI PXIe-5413 — это высокопроизводительный генератор произвольной формы сигналов формата PXI Express. Прибор обеспечивает генерацию сигналов с частотой дискретизации до 800 Мвыб/с, 16-битным разрешением ЦАП и выходным напряжением до 24 В (пик-пик) на холостом ходу. Благодаря встроенной памяти 128 МБ на канал, генератор способен воспроизводить длительные и сложные пользовательские сигналы с высокой точностью, что делает его идеальным инструментом для тестирования современных электронных устройств.
NI PXIe-5413 доступен в одноканальной и двухканальной конфигурациях, что позволяет адаптировать прибор под конкретные задачи — от простой генерации сигналов до сложных многоканальных тестов. Устройство поддерживает генерацию стандартных функций (синус, меандр, треугольник, пила) и произвольных сигналов с использованием встроенного цифрового фильтра для подавления зеркальных частот. Гибкие возможности синхронизации через NI-TClk, наличие входов внешнего триггера и маркерных выходов обеспечивают бесшовную интеграцию в многомодульные системы PXI.
Технические характеристики NI PXIe-5413
| Наименование характеристики | Значение |
|---|---|
| Тип прибора | Генератор произвольной формы сигналов (PXIe-модуль) |
| Количество каналов | 1 или 2 |
| Разрядность ЦАП | 16 бит |
| Максимальная частота дискретизации | 800 Мвыб/с |
| Выходное напряжение (в нагрузку 50 Ом) | 0,00775 … 12 В (пик-пик) |
| Выходное напряжение (на холостом ходу) | 0,0155 … 24 В (пик-пик) |
| Смещение постоянного тока | ±50% от диапазона амплитуды |
| Выходное сопротивление | 50 Ом |
| Объём встроенной памяти | 128 МБ на канал |
| Количество точек произвольной формы | от 2 до 64 000 000 |
| Максимальная частота синуса | 20 МГц |
| Максимальная частота меандра | 10 МГц |
| Максимальная частота треугольного/пилообразного сигнала | 1 МГц |
| Время нарастания импульса | 14,8 нс (измер.) |
| Динамический диапазон без паразитных составляющих (SFDR, 1 МГц) | до 77 дБc (измер.) |
| Интерфейсы | PXI Express, SMA, MHDMR |
| Питание | +3,3 В (2,3 А), +12 В (1,8 А), общая мощность 29 Вт |
| Вес (одноканальный) | 369 г |
| Вес (двухканальный) | 376 г |
Применение и назначение NI PXIe-5413
- Автоматизированное производственное тестирование: Генератор используется для подачи тестовых сигналов на вход тестируемых устройств при контроле параметров аналоговых и цифровых компонентов, включая АЦП, фильтры и усилители.
- Воспроизведение пользовательских сигналов: Благодаря большому объёму памяти (128 МБ на канал) и возможности генерации произвольных сигналов, прибор подходит для эмуляции реальных сигналов, таких как профили тока, модулированные сигналы и специализированные тестовые последовательности.
- Многоканальное тестирование: Двухканальная конфигурация с синхронизацией каналов позволяет генерировать дифференциальные сигналы, I/Q-сигналы и другие сигналы с заданным фазовым сдвигом для тестирования сложных систем.
- Научные исследования и разработки: Прибор применяется в лабораторных условиях для генерации сигналов при изучении характеристик различных устройств и систем, включая задачи аналогового моделирования и генерации тестовых последовательностей.
Ключевые особенности и встроенные функции NI PXIe-5413
- До двух каналов с частотой дискретизации до 800 Мвыб/с: Позволяет генерировать сигналы с высоким разрешением и широким частотным диапазоном. Двухканальная версия обеспечивает автоматическую синхронизацию каналов.
- 16-битное разрешение ЦАП: Обеспечивает высокую точность воспроизведения сигналов и низкий уровень шума. Спектральная плотность шума достигает –154 дБм/Гц.
- Большой объём встроенной памяти 128 МБ на канал: Позволяет сохранять и воспроизводить длительные сложные сигналы (до 64 млн точек) без необходимости перезагрузки.
- Высокое выходное напряжение до 24 В (пик-пик) на холостом ходу: Позволяет подключать генератор непосредственно к широкому спектру устройств без внешних усилителей.
- Цифровой фильтр для подавления зеркальных частот: Обеспечивает высокое качество воспроизведения сигналов при использовании произвольных форм, автоматически устанавливая полосу пропускания на уровне 20% от частоты дискретизации.
- Синхронизация нескольких модулей через NI-TClk: Позволяет объединять несколько генераторов в одной системе с синхронизацией Sample Clock и минимальным джиттером (до 5 пс при ручной настройке).
- Встроенный 16-битный ЦАП и прецизионный источник опорного напряжения: Обеспечивают высокую стабильность и точность выходных параметров. Самокалибровка занимает около 2 минут.
- Генерация маркерных сигналов: До 4 маркеров на форму сигнала позволяют синхронизировать работу генератора с другими устройствами в системе.
- Поддержка режимов работы: Одиночный, непрерывный, шаговый и пакетный режимы обеспечивают гибкость при построении тестовых сценариев.
