Генератор произвольной формы сигналов PXI-5412 с частотой дискретизации до 100 Мвыб/с и 14-битным ЦАП. Один канал, выходное напряжение до ±12 В (пик). Память до 256 МБ (опционально). Поддержка произвольных сигналов, стандартных функций (синус, меандр, треугольник). Вход внешнего тактового сигнала, PLL, режимы триггера.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

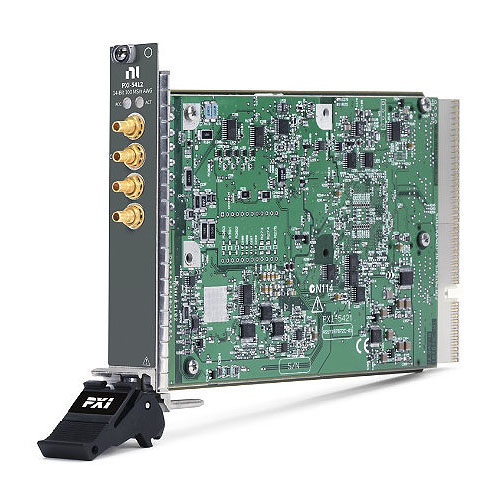

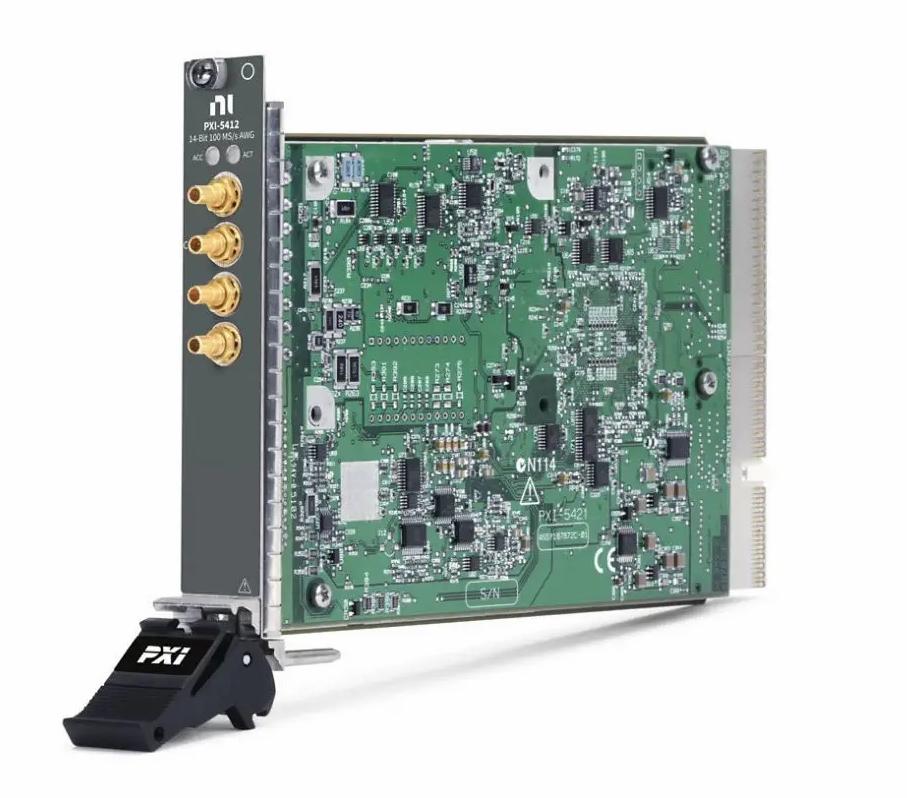

National Instruments PXI-5412 Генератор произвольной формы сигналов PXI
PXI-5412 — это генератор произвольной формы сигналов формата PXI, разработанный компанией National Instruments для применения в автоматизированных измерительных системах, производственном тестировании и лабораторных исследованиях. Прибор обеспечивает генерацию сигналов с частотой дискретизации до 100 Мвыб/с, 14-битным разрешением ЦАП и выходным напряжением до ±12 В (пик). Благодаря гибкой архитектуре с возможностью выбора объёма встроенной памяти (до 256 МБ), генератор подходит для широкого спектра задач — от создания стандартных функций до воспроизведения сложных пользовательских сигналов.
PXI-5412 оснащён одним аналоговым выходным каналом с разъёмом SMB и поддерживает различные режимы работы: произвольная форма сигнала, произвольная последовательность, непрерывный, одиночный, шаговый и пакетный режимы. Встроенный фазовый детектор (PLL) позволяет синхронизировать тактовую частоту с внешним опорным сигналом, а возможность использования внешнего тактового сигнала (CLK IN) расширяет гибкость применения.
Технические характеристики NI PXI-5412
| Наименование характеристики | Значение |
|---|---|
| Тип прибора | Генератор произвольной формы сигналов (PXI-модуль) |
| Количество каналов | 1 |
| Разрядность ЦАП | 14 бит |
| Максимальная частота дискретизации | 100 Мвыб/с |
| Выходное напряжение (пик) | до ±12 В (на холостом ходу, высокоусилительный тракт) |
| Выходное сопротивление | программируемое: 50 Ом или 75 Ом |
| Объём встроенной памяти | 8 МБ (стандартно), 32 МБ или 256 МБ (опционально) |
| Максимальная частота синусоидального сигнала | 20 МГц |
| Максимальная частота прямоугольного сигнала | 5 МГц |
| Время нарастания/спада импульса | < 20 нс |
| Динамический диапазон без паразитных составляющих (SFDR) | до 70 дБ (тип.) |
| Интерфейсы | PXI, SMB (выход), SMB (CLK IN, PFI 0, PFI 1) |
| Питание | 22 Вт (тип.) |
| Диапазон рабочих температур | 0 °C … +55 °C |
Применение и назначение NI PXI-5412
- Автоматизированное производственное тестирование: Генератор используется для подачи тестовых сигналов на вход тестируемых устройств при контроле параметров электронных компонентов и готовых изделий.
- Воспроизведение пользовательских сигналов: Благодаря произвольной форме сигналов и большому объёму памяти, прибор подходит для эмуляции реальных сигналов, таких как профили тока, специализированные тестовые последовательности и модулированные сигналы.
- Генерация стандартных функций: Устройство может использоваться как источник синусоидальных, прямоугольных, треугольных и пилообразных сигналов для отладки и настройки аппаратуры.
- Научные исследования и разработки: Прибор применяется в лабораторных условиях для генерации сигналов при изучении характеристик различных устройств и систем.
Ключевые особенности и встроенные функции NI PXI-5412
- Один канал с частотой дискретизации до 100 Мвыб/с: Позволяет генерировать сигналы с высоким разрешением и широким частотным диапазоном.
- 14-битное разрешение ЦАП: Обеспечивает высокую точность воспроизведения сигналов и низкий уровень шума.
- Гибкая архитектура памяти: Стандартный объём 8 МБ может быть увеличен до 32 МБ или 256 МБ для хранения более длительных и сложных сигналов.
- Программируемое выходное сопротивление: Возможность выбора 50 Ом или 75 Ом обеспечивает согласование с различными нагрузками.
- Поддержка внешнего тактового сигнала: Вход CLK IN позволяет синхронизировать генератор с внешним источником тактовой частоты.
- Встроенный фазовый детектор (PLL): Обеспечивает синхронизацию с опорным сигналом PXI_CLK10 или внешним сигналом.
- Режимы работы: Поддерживаются режимы произвольной формы сигнала, произвольной последовательности, непрерывный, одиночный, шаговый и пакетный.
- Генерация маркеров: Возможность вывода маркерных сигналов для синхронизации с другими устройствами.
