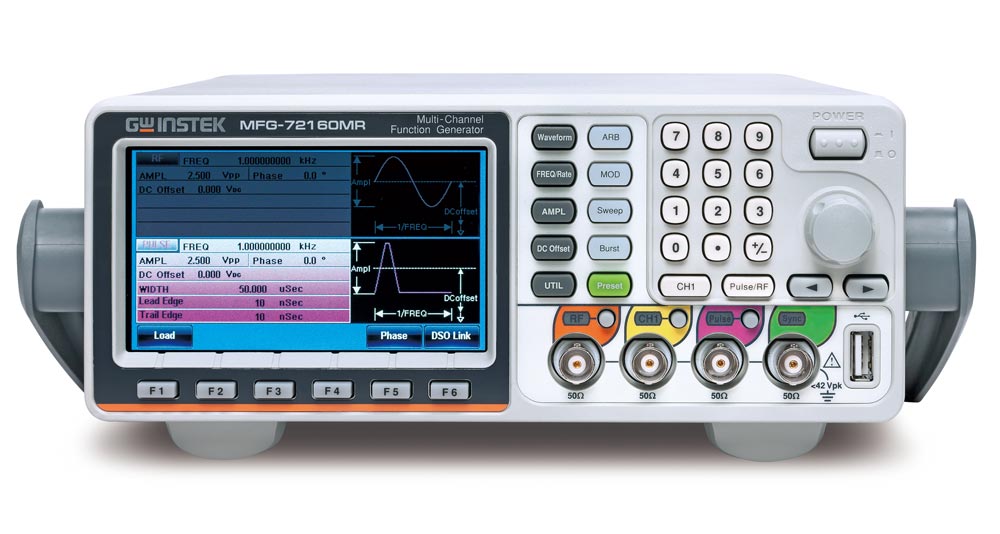

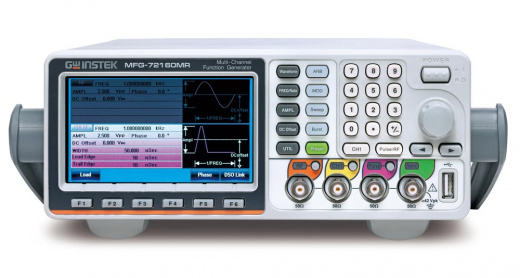

Многофункциональный генератор сигналов MFG-72160MR - идеальный инструмент для инженеров и исследователей, позволяющий создавать широкий спектр сигналов специальной формы и произвольной формы. Этот трехканальный генератор оснащен усиленной изоляцией между выходами и поддерживает режим объединения с источниками питания постоянного тока, что позволяет увеличить амплитуду выходных сигналов до +42 В или -42 В.
Канал 1 предлагает 66 видов сигналов специальной формы, а также возможность создания произвольных сигналов с диапазоном частот до 60 МГц, амплитудой 10 Впик на нагрузке 50 Ом и частотой дискретизации 200 МГц. Канал 2 работает как генератор импульсов с диапазоном частот до 25 МГц, амплитудой 1 мВ…2,5 Впик на нагрузке 50 Ом и регулируемой скважностью 0,01%...99,99%.
Канал 3 предназначен для генерации ВЧ сигналов и сигналов специальной формы с диапазоном частот до 320 МГц, амплитудой 1 мВ…1 Впик на нагрузке 50 Ом и поддержкой различных видов модуляции. Встроенный частотомер имеет диапазон частот 5 Гц…150 МГц и разрешение АЦП 8 бит.
Первый канал оснащен широким спектром функций, включая генерацию 66 видов сигналов специальной формы и произвольных сигналов. Он может работать с частотами до 60 МГц, амплитудой 10 Впик при нагрузке 50 Ом, частотой дискретизации 200 МГц и памятью для формирования сигналов специальной формы на 16К точек. Цифровой-аналоговый преобразователь (ЦАП) имеет разрешение 14 бит.
Второй канал предназначен для генерации импульсов с диапазоном частот до 25 МГц, амплитудой 1 мВ…2,5 Впик при нагрузке 50 Ом, постоянным смещением до ±1 В пик и регулируемой скважностью 0,01%...99,99%. Длительность импульсов варьируется от 20 нс до 999,9 с, а время нарастания/спада регулируется от 10 нс до 20 с.
Третий канал представляет собой генератор ВЧ сигналов и сигналов специальной формы с диапазоном частот до 320 МГц, амплитудой 1 мВ…1 Впик при нагрузке 50 Ом и постоянным смещением до ±1 В пик. Этот канал поддерживает режим качания частоты, различные виды модуляции, включая AM/ FM, PM, FSK, SUM, PWM, а также цифровые типы модуляции ASK и PSK.
Кроме того, генератор оснащен встроенным частотомером с диапазоном частот 5 Гц…150 МГц, входным уровнем 35 мВ…30 Вскз и разрешением АЦП 8 бит. Это позволяет измерять частоты сигналов с высоким уровнем точности.
|
BURST пакетный режим
|
да |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
№78118-20 до 27.04.2025 г. |
|
Количество каналов
? Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов. |
3 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB |
|
Дисплей
|
TFT, 480 х 272, 11 см |
|
Страна производства
|
Китай |
|
Гарантия (лет)
|
1 |
