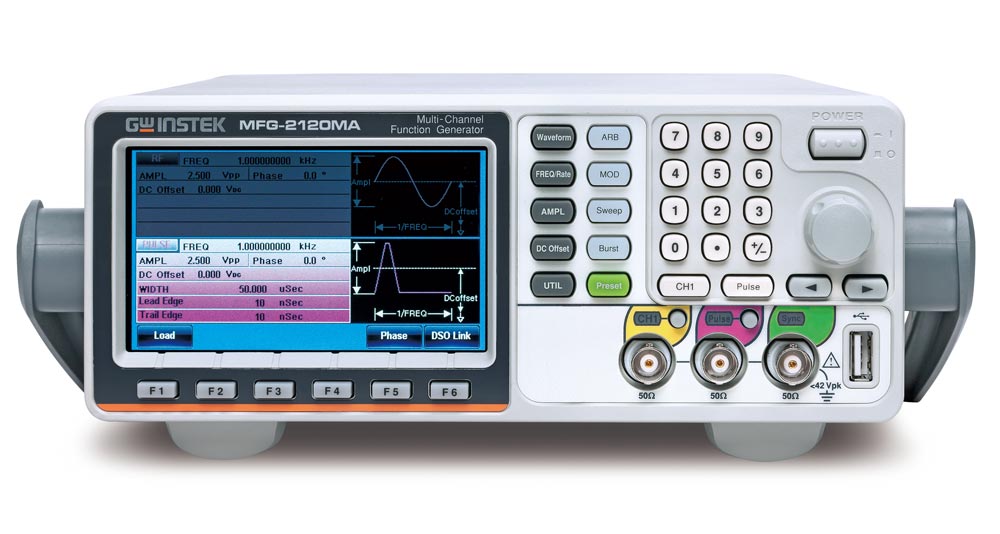

Генератор MFG-72120MA - это многофункциональный прибор, оснащенный тремя каналами для генерации сигналов специальной формы, произвольных сигналов и импульсов. Он обеспечивает широкий диапазон частот от 0 Гц до 20 МГц, амплитуду до 10 Впик и частоту дискретизации 200 МГц. Канал 1 позволяет формировать сигналы специальной формы из 66 вариантов или произвольные сигналы. Канал 2 предназначен для генерации импульсов с регулируемой скважностью и длительностью от 20 нс до 999,9 с. Канал 3 - усилитель мощности с усилением 20 дБ и выходной мощностью до 20 Вт. Встроенный частотомер имеет диапазон частот от 5 Гц до 150 МГц и разрешение АЦП 8 бит.
Канал 1: генератор специальной формы
Канал 1 предлагает 66 типов сигналов специальной формы, включая произвольные формы, а также стандартные сигналы, такие как квадратные, прямоугольные, синусоидальные и т. д. Он поддерживает диапазон частот до 20 МГц, амплитуду до 10 Впик на нагрузке 50 Ом, частоту дискретизации 200 МГц и память для формирования сигналов 16К. Цифровой-аналоговый преобразователь (ЦАП) обеспечивает 14 бит разрешения.
Канал 2: генератор импульсов
Канал 2 предназначен для генерации импульсов с диапазоном частот до 25 МГц, амплитудой от 1 мВ до 2,5 Впик на нагрузке 50 Ом, постоянным смещением до ±1 В пик, длительностью импульсов от 20 нс до 999,9 с и временем нарастания/спада от 10 нс до 20 с. Регулируемая скважность позволяет точно контролировать импульсную форму.
Канал 3: усилитель мощности
Канал 3 представляет собой усилитель мощности с диапазоном от 0 Гц до 100 кГц, усиленной мощностью 20 дБ, выходной мощностью до 20 Вт (@ 8 Ом для прямоугольной формы), максимальным выходным током 1,6 А и входным импедансом 10 кОм.
Встроенный частотомер
Встроенный в генератор частотомер предлагает диапазон частот от 5 Гц до 150 МГц, входной уровень от 35 мВ до 30 Вскз и разрешение АЦП 8 бит. Это позволяет легко измерять частоты и амплитуды сигналов.
В целом, генератор сигналов MFG-72120MA от GW Instek представляет собой мощный и многофункциональный инструмент для инженеров и исследователей, который может решить широкий спектр задач в области радиоэлектроники и автоматики.
|
BURST пакетный режим
|
да |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
№78118-20 до 27.04.2025 г. |
|
Количество каналов
? Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов. |
2 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB |
|
Дисплей
|
TFT, 480 х 272, 11 см |
|
Страна производства
|
Китай |
|
Гарантия (лет)
|
1 |
