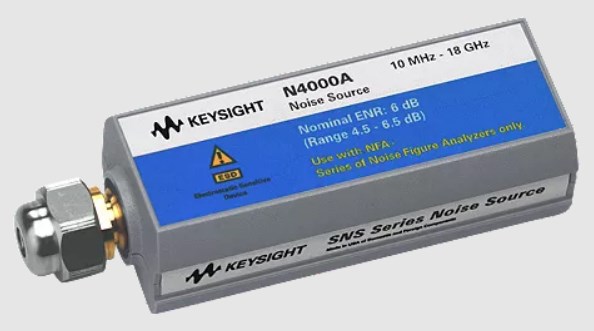

Keysight N4000A Генератор шума

Keysight N4000A: Прецизионные измерения NF для LNA.

Keysight N4000A — это высокоточный генератор шума из серии SNS (Smart Noise Source), который был специально разработан для проведения прецизионных измерений коэффициента шума (NF, Noise Figure) устройств с низким коэффициентом шума или компонентов, чувствительных к рассогласованию импеданса. Генератор шума N4000A работает в широком частотном диапазоне от 10 МГц до 18 ГГц. N4000A является ключевым компонентом в измерительных системах, используемых для тестирования СВЧ и радиочастотных (РЧ) устройств, таких как низкошумящие усилители (LNA) и полевые транзисторы на арсениде галлия (GaAs FET). Благодаря своим уникальным характеристикам, N4000A зарекомендовал себя как надёжный и незаменимый инструмент в исследовательских лабораториях, на производственных линиях и в метрологических центрах.

Преимущества Keysight N4000A

• Высокая точность и стабильность: Генератор шума Keysight N4000A обеспечивает низкую погрешность измерений благодаря стабильному выходному уровню избыточного коэффициента шума (ENR, Excess Noise Ratio). Номинальное значение ENR для N4000A составляет 6 дБ в диапазоне от 10 МГц до 18 ГГц. Низкий номинальный ENR обеспечивает высокую точность при измерении устройств с низким коэффициентом шума.
• Исключительная надёжность: Одной из ключевых особенностей N4000A является то, что он поддерживает один и тот же импеданс как во включённом, так и в выключенном состоянии. Это позволяет минимизировать изменения усиления тестируемого устройства, которые могут искажать результаты измерений и приводить к ошибкам.
• Автоматизация и интеграция: Для упрощения настройки измерений и повышения точности генераторы шума серии SNS, включая N4000A, могут автоматически загружать электронные калибровочные данные в совместимые анализаторы Keysight. Этот генератор шума также способен автоматически измерять собственную температуру и применять температурную компенсацию к калибровочным данным.
• Полная совместимость: Keysight N4000A полностью совместим с анализаторами коэффициента шума серии NFA и анализаторами сигналов X-серии Keysight. Это гарантирует беспроблемную интеграцию и получение точных результатов. Стандартным разъёмом для N4000A является APC 3.5 (m), также доступна опция с разъёмом Type-N (m).

Области применения Keysight N4000A

Генератор шума N4000A предназначен для надёжных и точных измерений коэффициента шума устройств с NF до 20 дБ. Прибор широко используется в следующих областях:

• Разработка и тестирование компонентов: N4000A незаменим при разработке и тестировании низкошумящих усилителей (LNA) и других СВЧ-компонентов, особенно чувствительных к изменениям импеданса. Он позволяет точно измерять коэффициент шума, что является критически важным параметром для оценки качества и производительности устройства.
• Производственный контроль: На производственных линиях Keysight N4000A используется для контроля качества выпускаемой продукции. Быстрые и точные измерения коэффициента шума позволяют оперативно выявлять дефектные изделия и обеспечивать соответствие продукции высоким стандартам качества.
• Научные исследования: В научно-исследовательских центрах генератор шума N4000A применяется для изучения новых материалов и технологий, используемых в радиоэлектронике. Точные измерения коэффициента шума помогают в оценке эффективности новых разработок.

Комплектация Keysight N4000A

В стандартную поставку генератора шума N4000A входят:

• Источник шума SNS от 10 МГц до 18 ГГц, номинальный КШ 6 дБ
• Гарантия KeysightCare на первый год,
• Разъем APC 3.5(m),
• Возврат в Keysight, гарантия — 1 год.
• Кабель источника шума SNS длиной 5 футов (1,5 м)

Технические характеристики Keysight N4000A

Опции Keysight N4000A
