R&S HMF2525 — настольный генератор произвольных сигналов (AWG) с диапазоном частот от 10 мкГц до 25 МГц. Поддерживает стандартные и пользовательские формы сигналов, модуляцию (АМ, ЧМ, ФМ, ШИМ). Управляется локально или дистанционно (USB, опционально Ethernet/GPIB).
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

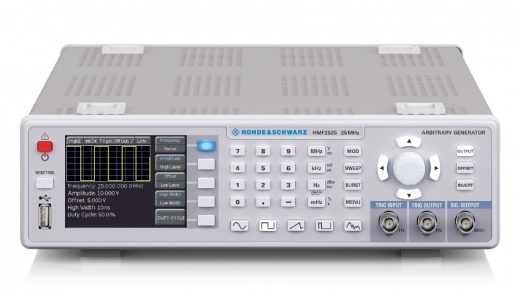

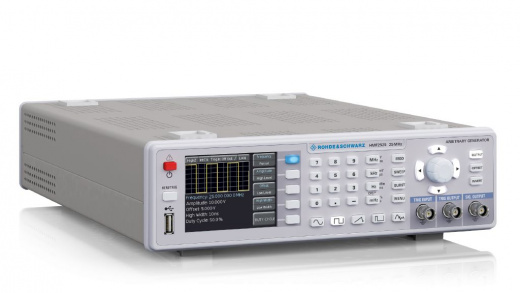

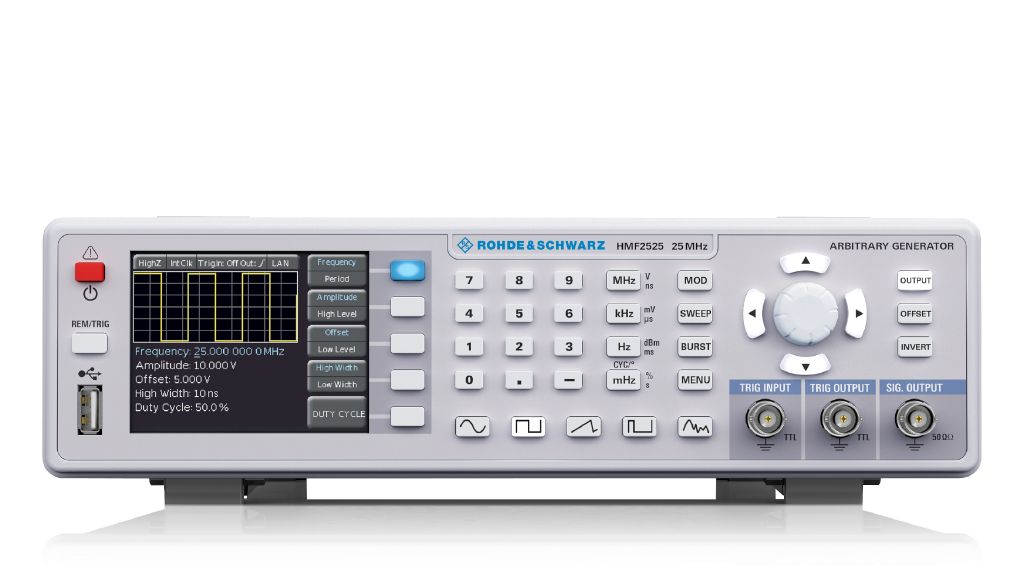

R&S HMF2525: Генератор произвольных функций
Генератор произвольных функций R&S HMF2525 — это высокопроизводительный прибор, предназначенный для генерации широкого спектра сигналов с исключительной точностью и стабильностью. Он сочетает в себе функции генератора сигналов произвольной формы, генератора стандартных сигналов и модулятора, что делает его незаменимым инструментом в современных лабораториях и производственных условиях. Устройство работает на основе цифровых технологий, обеспечивая чистые и надежные сигналы от микрогерц до мегагерц, что позволяет использовать его в самых требовательных приложениях.
Прибор оснащен интуитивно понятным пользовательским интерфейсом и цветным дисплеем, что упрощает настройку и контроль параметров сигнала. Благодаря поддержке различных интерфейсов связи, включая USB и LAN, генератор легко интегрируется в автоматизированные измерительные системы. Высокая частота дискретизации и большое внутреннее память позволяют генерировать сложные сигналы с высоким разрешением, удовлетворяя потребности даже самых сложных задач.
Технические характеристики R&S HMF2525
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 мкГц до 25 МГц |
| Треугольные сигналы | до 10 МГц |
| Выходное напряжение | от 5 мВ до 10 В (размах) (на 50 Ом) |
| Генератор произвольных сигналов | 250 млн выборок/с, 14 бит, 256 тыс. точек |
| Дискретность установки напряжения | 1 мВ |
| Фазовый шум (SSB) 10 кГц смещение | -115 дБн/Гц (типичное значение) |
| Время нарастания/спада | от 8 нс до 500 нс |
| Дисплей | 3,5” QVGA цветной TFT (320х240 пикселей) |
| Вес | 3,6 кг |
Области применения R&S HMF2525
- Разработка радиоаппаратуры: тестирование новых схем и узлов на соответствие требованиям по форме и параметрам сигнала.
- Ремонт электроники: диагностика неисправных устройств путём подачи эталонных сигналов и анализа реакции.
- Настройка оборудования: калибровка и проверка работоспособности измерительных и передающих устройств.
- Учебные лаборатории: демонстрация принципов генерации и модуляции сигналов в курсах радиотехники и электроники.
- Исследовательские задачи: моделирование нестандартных сигналов для экспериментов в области связи и обработки сигналов.
Ключевые особенности и встроенные функции R&S HMF2525
- Формирование сигналов стандартных форм. Прибор поддерживает генерацию базовых типов колебаний: синусоидальных, меандров, прямоугольных (с регулируемой скважностью), треугольных, пилообразных и импульсных сигналов.
- Генерация шумовых сигналов. В памяти устройства предустановлены шаблоны розового и белого шума, что расширяет сферу применения при тестировании аудио- и радиочастотных трактов.
- Создание сигналов произвольной формы. Пользователь может задавать уникальные формы колебаний через внешнее ПО: допускается использование как математических зависимостей, так и графических шаблонов. Длина сигнала достигает 256 000 точек, а частота — до 25 МГц.
- Импорт осциллограмм. Сохранённые осциллограммы (например, снятые с реального устройства) можно загрузить через USB‑накопитель или импортировать с помощью ПО. Это позволяет воспроизводить реальные сигналы в лабораторных условиях.
- Многорежимная модуляция. Поддерживаются: амплитудная модуляция (АМ), частотная модуляция (ЧМ), фазовая модуляция (ФМ), широтно‑импульсная модуляция, частотная манипуляция. Модуляция может быть как внутренней, так и внешней.
- Импульсный режим с тонкой настройкой. Диапазон частот повторения: до 12,5 МГц, разрешение по длительности импульса: 5 нс, время нарастания: от 8 нс до 500 нс.
- Интерфейсы и управление. Интуитивно понятный интерфейс с высококонтрастным TFT‑дисплеем и подсвеченными функциональными клавишами. Поддержка интерфейсов USB, а также опциональных Ethernet и GPIB. Загрузка сигналов через USB‑порт (в т. ч. в формате CSV) или внешнее ПО.
Дополнительные опции R&S HMF2525
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®HO720 3594.3660.02 |
Двойной интерфейс (RS-232/USB) |
|
R&S®HO732 5800.3209.02 |
Двойной интерфейс Ethernet/USB для серий HMF, HMO, HMP, HMS |
|
R&S®HO740 3622.3194.02 |
Интерфейс IEEE-488 (GPIB) |
| Аксессуары | |
|
R&S®HZ24 3594.4021.02 |
Набор аттенюаторов, 50 Ω (4 шт.), 3/6/10/20 дБ (1 ГГц) + 1 шт. HZ22 |
|
R&S®HZ42 3622.3207.02 |
Адаптер для 19" стойки, 2 HU |
|
R&S®HZ72 3594.4296.02 |
Кабель GPIB, 2 м, угловой 90°, штабелируемый |
