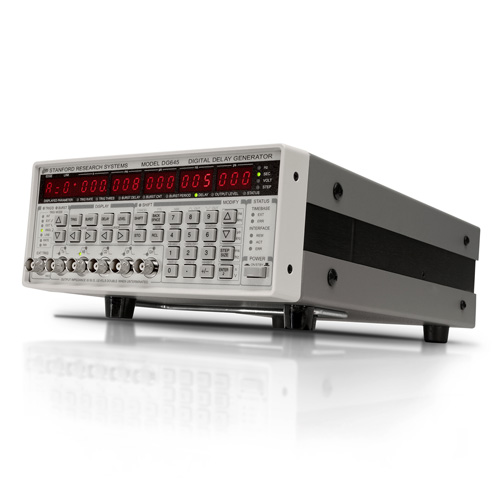

DG645 - это универсальный цифровой генератор задержек/импульсов, который выдает точно определенные импульсы с частотой повторения до 10 МГц. Прибор предлагает несколько улучшений по сравнению со старыми моделями: меньший джиттер, более высокую точность, более высокую скорость запуска и больше выходных сигналов. DG645 также имеет интерфейсы Ethernet, GPIB и RS-232 для компьютерного или сетевого управления прибором
Синхронизация генератора задержки - это ключевой аспект работы DG645. Этот прибор измеряет синхронизацию триггеров относительно внутренней тактовой частоты и компенсирует аналоговые задержки, что уменьшает джиттер примерно в 100 раз. Это позволяет внутреннему генератору частоты работать с любой частотой, а не только с долей, кратной тактовой частоте.
DG645 имеет множество режимов запуска, включая внутренний генератор частоты, внешний триггерный вход, сетевой триггер и вход запрета триггера. Этот прибор также поддерживает ряд сложных требований к запуску посредством функции задержки запуска и предварительного масштабирования.

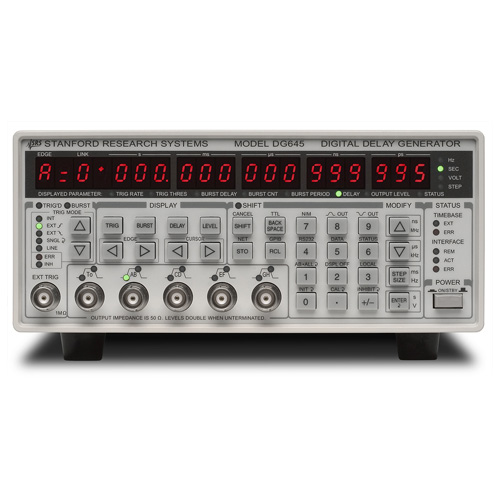

Выходы на передней панели DG645 включают пять импульсных выходов, каждый из которых может управлять нагрузкой 50 Ом и иметь полное сопротивление источника 50 Ом. Выходные амплитуды могут быть установлены в диапазоне от 0,5 до 5,0 В, а выходные смещения могут находиться в диапазоне более ±2 В постоянного тока.

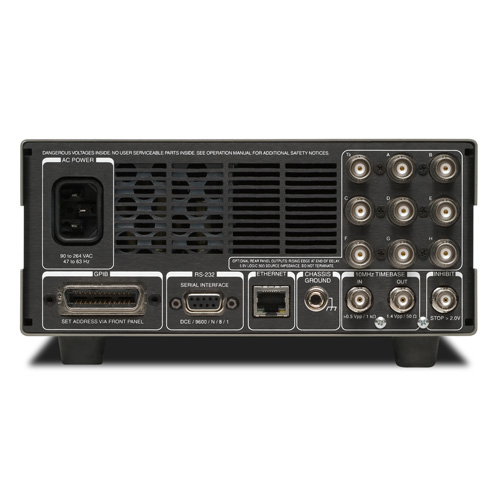

Дополнительные выходы на задней панели доступны для поддержки различных приложений. Вариант 1 обеспечивает выход T0 и восемь программируемых задержек с логическими уровнями 5 В и временем перехода менее 1 нс. Вариант 2 обеспечивает те же выходные сигналы, но в виде импульсов 30 В, длительностью 100 нс и временем перехода менее 5 нс.
Стандартная временная развертка DG645 имеет точность 5 ppm и джиттер 10-8, что подходит для многих приложений. Дополнительные временные развертки доступны для пользователей, которым требуется более высокая точность скорости и задержки или уменьшенный джиттер скорости и задержки.
Модуль быстрого нарастания времени SRD1 - это аксессуар, встроенный в линейный разъем BNC, который сокращает время нарастания сигнала на передней панели до менее 100 пс. К передней панели можно подключить до пяти SRD1, чтобы сократить время нарастания всех выходов.
В целом, DG645 - это мощный и гибкий инструмент для радиоэлектроники и измерений, который может удовлетворить потребности различных приложений.
