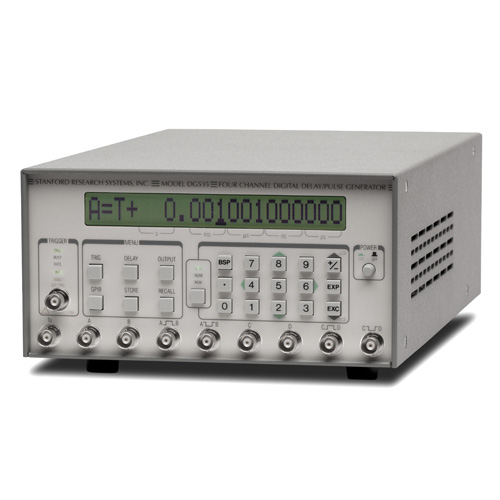

Цифровой генератор задержки и импульсов DG535 обеспечивает четыре точно синхронизированных логических перехода или два независимых импульсных выхода. Разрешение задержки на всех каналах составляет 5 пс, а межканальный джиттер обычно составляет 50 пс. Выходы BNC на передней панели выдают импульсы TTL, ECL, NIM или переменного уровня (от -3 до +4 В) на нагрузки с сопротивлением 50 Ом или с высоким импедансом. Высокая точность, низкий уровень джиттера и широкий диапазон задержки делают DG535 идеальным для лазерных систем синхронизации, автоматического тестирования и прецизионных импульсных приложений
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

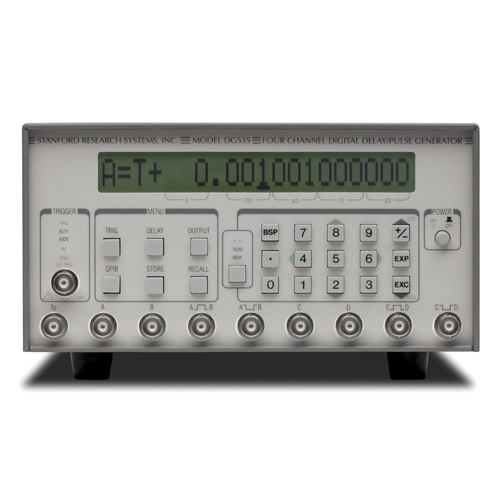

Выходы BNC на передней панели выдают импульсы TTL, ECL, NIM или переменного уровня (от -3 до +4 В) на нагрузки с сопротивлением 50 Ом или с высоким импедансом. Высокая точность, низкий уровень джиттера и широкий диапазон задержки делают DG535 идеальным для лазерных систем синхронизации, автоматического тестирования и прецизионных импульсных приложений.
Каждый выход задержки и импульсный выход имеет независимо регулируемые смещение и амплитуду, которые можно установить в диапазоне от -3 В до 4 В с разрешением 10 мВ. Максимальное напряжение перехода для каждого выхода ограничено 4 В. Кроме того, вы также можете отдельно выбрать оконечную нагрузку 50 Ом или высокое сопротивление для каждого выхода.
DG535 может запускаться внутренне в диапазоне от 1 мГц до 1 МГц с четырехзначным разрешением по частоте. Также поддерживаются внешние, однократные и пакетные триггеры. Для приложений управления питанием DG535 можно синхронизировать с сетью переменного тока. Дополнительный вход запрета запуска позволяет включать или отключать запуск по входному сигналу TTL.

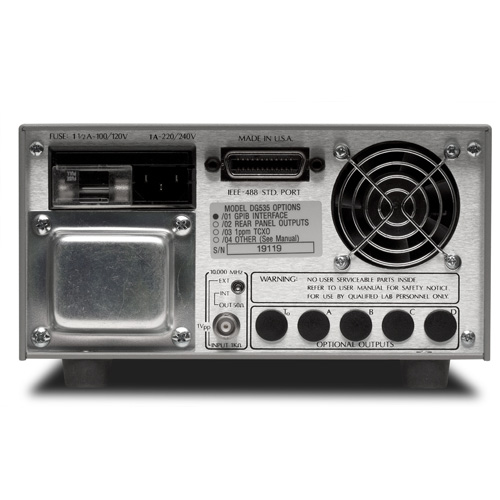

Для приложений, требующих более высокого напряжения, доступна опция высокого напряжения (±32 В) на задней панели. Эта опция обеспечивает пять разъемов BNC на задней панели, которые выдают импульсы длительностью 1 мкс во время перехода выходов T0, A, B, C и D на передней панели.
В качестве базы времени для DG535 можно использовать как внутренние, так и внешние опорные сигналы. Внутренней разверткой может быть либо стандартный кварцевый генератор с частотой 25 ppm, либо дополнительный кварцевый генератор с температурной компенсацией (TCXO) с частотой 1 ppm.
DG535 стандартно поставляется с интерфейсом GPIB (IEEE-488). Все функции прибора можно запросить и настроить через интерфейс. Вы даже можете отображать символы, полученные DG535 через интерфейс, на ЖК-дисплее передней панели. Это может быть полезно при отладке программ, которые отправляют команды прибору.
Цикл синхронизации инициируется внутренним или внешним триггером. T0 устанавливается примерно через 85 нс после внешнего запуска. Выходы A, B, C и D активируются относительно T0 после их запрограммированной задержки. Все выходы возвращаются в низкий уровень примерно через 800 нс после самой длительной задержки. Импульсные выходы AB и CD имеют высокий уровень в течение интервала времени между соответствующими каналами задержки.
