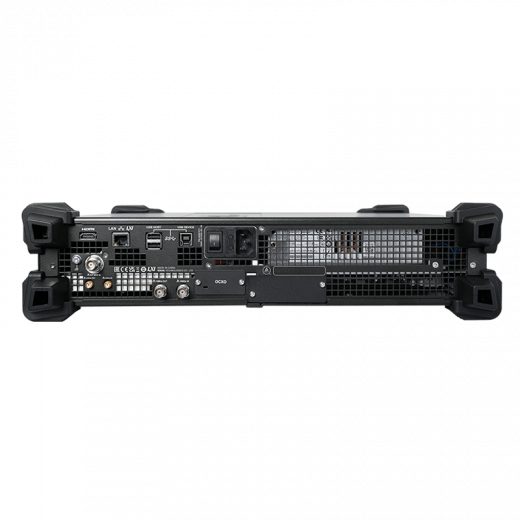

Rigol DSG5122 — это двухканальный микроволновый генератор сигналов с диапазоном частот от 9 кГц до 12 ГГц. Эта базовая модель предлагает превосходные характеристики по фазовому шуму и мощности, делая их доступными для широкого круга исследовательских, производственных и образовательных задач. Компактный 2U дизайн и поддержка всех основных видов модуляции обеспечивают максимальную гибкость.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Rigol DSG5122: Высокопроизводительный двухканальный генератор для широкого круга задач
Rigol DSG5122 — это базовая модель в линейке микроволновых генераторов DSG5000, предлагающая идеальный баланс между высокой производительностью, функциональностью и доступностью. Работая в диапазоне частот от 9 кГц до 12 ГГц и имея два независимых аналоговых канала, генератор закрывает потребности широкого круга специалистов: от инженеров по разработке и настройке ВЧ-узлов до преподавателей университетских лабораторий. Этот прибор наследует ключевые технологии старших моделей, обеспечивая исключительно низкий фазовый шум и отличную спектральную чистоту сигнала.
Двухканальная архитектура открывает широкие возможности для тестирования устройств с дифференциальными входами, проверки смесителей и усилителей, а также для симуляции простых сценариев с двумя источниками сигнала. Как и вся серия, генератор выполнен в прочном 2U корпусе, оснащён ярким сенсорным дисплеем и современными интерфейсами связи. Это делает DSG5122 универсальным и надёжным инструментом, который станет отличным выбором для любой лаборатории, где требуется прецизионный источник СВЧ-сигналов.
Технические характеристики Rigol DSG5122
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 9 кГц – 12 ГГц |
| Количество аналоговых каналов | 2 |
| Разрешение установки частоты | 0,01 Гц |
| Время установления частоты (тип.) | <3 мс |
| Выходная мощность | -30 … +25 дБм |
| Погрешность установки уровня (абс.) | ±0,7 дБ (100 кГц – 1,5 ГГц); ±0,9 дБ (1,5 – 10 ГГц) |
| Фазовый шум (SSB, тип.) | <-133 дБн/Гц при 1 ГГц, 10 кГц |
| Широкополосный шум (тип.) | <-135 дБн/Гц (10 МГц отстройка, несущая 1–10 ГГц) |
| Гармонические искажения | <-30 дБн (до 4 ГГц), <-50 дБн (4–10 ГГц), <-30 дБн (10–12 ГГц) |
| Негармонические искажения (тип.) | <-63 дБн при >5,65 ГГц |
| Модуляция (опции) | AM, FM, ФМ, импульсная |
| Параметры импульсной модуляции | встроенный генератор: период 40 нс – 170 с, ширина 10 нс – 170 с; фронт/спад <50 нс (20 нс тип.) |
| Разрешение установки фазы | 0,01° |
| КСВН выхода (ном.) | ≤1,8 (10 МГц – 10 ГГц) |
| Опорный генератор (стандарт) | 10 МГц; стабильность ±0,5 ppm (0–50°C); старение ±1 ppm/год |
| Синхронизация | вход/выход 10 МГц (BNC); вход/выход 4,8 ГГц (SMA) |
| Дисплей | 3,5″ TFT LCD, сенсорный, разрешение 480×320 |
| Интерфейсы связи | USB 3.0 (4 × Host, 1 × Device), LAN (LXI-C, 1 Гбит/с) |
| Накопитель данных | внутренняя флэш-память 10 ГБ (ном.) |
Применение и назначение Rigol DSG5122
- Разработка и производство ВЧ-компонентов: Идеален для тестирования характеристик фильтров, усилителей, аттенюаторов и смесителей в лабораторных условиях или на производственной линии.
- Тестирование беспроводных модулей: Позволяет проверять параметры приёмников и передатчиков для стандартов Wi-Fi, Bluetooth, ZigBee и других устройств, работающих в диапазоне до 12 ГГц.
- Образовательный процесс: Сочетание передовых характеристик, двух каналов и интуитивного интерфейса делает DSG5122 превосходным учебным пособием для изучения принципов генерации и модуляции СВЧ-сигналов.
- Ремонт и обслуживание радиоэлектронной аппаратуры: Высокая точность и чистота сигнала позволяют эффективно локализовать неисправности в трактах СВЧ, проверять гетеродины и локальные генераторы.
Ключевые особенности Rigol DSG5122
- Доступная профессиональная производительность: Предлагает технические характеристики, ранее доступные только в приборах более высокого ценового сегмента, делая прецизионные измерения более доступными.
- Низкий фазовый шум и высокая спектральная чистота: Обеспечивает высокое качество сигнала, необходимое для точной характеристики современных радиоустройств.
- Два независимых канала: Добавляет гибкости в тестировании, позволяя проводить сравнение "золотого" и тестируемого устройства, тестировать устройства с двумя входами или создавать простые двухтоновые сигналы.
- Высокая выходная мощность до +25 дБм: Упрощает тестирование устройств с высокими требованиями к уровню входного сигнала, таких как мощные усилители.
- Компактный дизайн для настольного использования и монтажа в стойку: Экономит рабочее пространство и легко интегрируется в существующую инфраструктуру лаборатории.
- Простой и интуитивный пользовательский интерфейс: 3,5-дюймовый сенсорный экран и удобная навигация по меню позволяют быстро освоить работу с прибором даже новичкам.
- Полная программная управляемость: Наличие LAN и USB интерфейсов гарантирует лёгкую интеграцию в автоматизированные тестовые системы на базе LabVIEW, Python, C++ и других сред.
Дополнительные опции и аксессуары Rigol DSG5122
| Наименование опции | Описание |
|---|---|
| DSG5000-PUG | Генератор последовательности импульсов |
| DSG5000-PUL | Импульсная модуляция |
| DSG5000-AMD | Аналоговая Модуляция |
| RM2031 | Комплект для монтажа в стойку |
| OCXO-D08 | Высокая Стабильность Отсчета часов |
