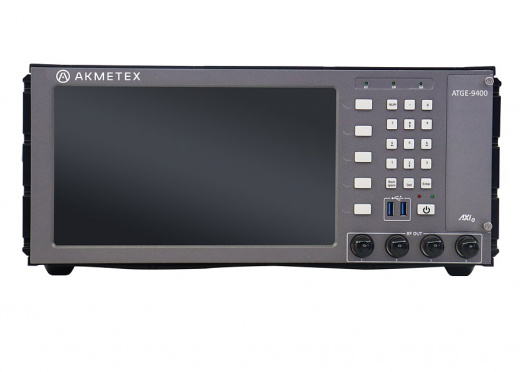

AkmeTech ATGE-9400 Имитатор ГНСС сигналов

AkmeTech ATGE-9400: универсальный симулятор ГНСС сигналов для профессиональных испытаний

AkmeTech ATGE-9400 представляет собой программно-аппаратный комплекс для генерации сигналов глобальных навигационных спутниковых систем (ГНСС). ATGE-9400 построен на расширяемой модульной платформе с открытой архитектурой управления, что позволяет адаптировать его под широкий спектр исследовательских, испытательных и производственных задач. Симулятор ATGE-9400 обеспечивает эмуляцию сигналов всех основных спутниковых группировок: BDS, GPS, GLONASS, Galileo, QZSS, IRNSS, включая поддержку авторизованных сигналов. Прибор ATGE-9400 ориентирован на разработчиков навигационной аппаратуры, испытательные лаборатории, аэрокосмическую отрасль и учебные заведения, где требуется прецизионное воспроизведение навигационной обстановки в контролируемых условиях.

Преимущества AkmeTech ATGE-9400

• Поддержка всех основных ГНСС и навигационных сигналов. ATGE-9400 генерирует сигналы систем BDS (B1I, B3I, B1C, B2a, B2b), GPS (L1C/A, L1C, L1P, L2C, L2P, L5), GLONASS (L1OF, L2OF, L1OC, L3OC), Galileo (E1, E5a, E5b), QZSS, IRNSS и SBAS. Один прибор заменяет несколько специализированных генераторов для мультисистемных испытаний.
• Высокая точность формирования псевдодальности. Проектная точность ATGE-9400 псевдодиапазона составляет не более 0,0003 мм, фактическая измеренная точность достигает 0,01 м. Точность изменения скорости псевдодиапазона менее 0,001 м/с. Это обеспечивает достоверное тестирование высокоточной навигационной аппаратуры.
• Мощный динамический диапазон моделирования. ATGE-9400 воспроизводит сценарии с высокой динамикой: скорость до 400 000 м/с, ускорение до 300 000 м/с², рывок до 900 000 м/с³. Высота моделирования достигает 9 000 км. Прибор незаменим для испытаний авиационных, космических и баллистических объектов.
• Гибкая многоканальная архитектура. В зависимости от модификации ATGE-9400 поддерживает до 32 независимых каналов на частотную точку и до 16 многолучевых сигналов. Каждый канал независимо управляет параметрами спутникового сигнала, что позволяет создавать сложные сценарии с множеством источников.
• Моделирование траекторий любой сложности. ATGE-9400 поддерживает статические и динамические траектории, включая орбиты GEO/MEO/HEO/LEO, наземные, воздушные и морские цели. Возможен импорт пользовательских траекторных данных и моделирование высокоскоростного движения.
• Реалистичное моделирование среды распространения. Симулятор ATGE-9400 воспроизводит затухание сигнала в атмосфере, влияние ионосферы и тропосферы, многолучевость, затенение и эффекты вращения Земли. Настраиваемые параметры позволяют адаптировать модель под конкретные условия испытаний.
• Генерация аномальных сигналов и помех. ATGE-9400 имитирует сбои спутников, потерю сигнала, ложные сигналы, ошибки модуляции. Поддерживается моделирование ретрансляционных, обманных и многолучевых помех, а также пользовательских помеховых сигналов (непрерывная волна, ЧМ-сигналы).
• Модульная архитектура и гибкость конфигурации. Платформа на базе 4U AXI с расширяемой модульной структурой позволяет наращивать функциональность под конкретные задачи. Открытая платформа управления и гибкая настройка интерфейсов обеспечивают интеграцию в существующие испытательные комплексы.
• Прецизионная синхронизация. ATGE-9400 поддерживает стандартные выходы PPS с точностью 1 пс и синхросигналы с частотой до 10 МГц. Наличие входов и выходов 1PPS/10 МГц (разъемы SMA) обеспечивает синхронизацию с внешним оборудованием.
• Широкий набор опций для расширения функциональности. Доступны опции: реальное замкнутое моделирование (ATGE-9400-01), оценочное ПО (ATGE-9400-02), моделирование инерциальной навигации (ATGE-9400-03), моделирование помех (ATGE-9400-04), моделирование последовательного временного сигнала (ATGE-9400-05).

Комплектация AkmeTechATGE-9400

Стандартная комплектация ATGE-9400 включает основной блок, руководство пользователя, кабель питания, комплектный RF-кабель и монитор промышленного контроллера (IPC). Количество RF-выходных портов зависит от модификации и составляет от 1 до 64 (разъемы SMA). Дополнительные опции и программные модули поставляются по отдельному заказу.

Применение анализатора AkmeTech ATGE-9400

• Разработка и испытания навигационной аппаратуры. Тестирование приемников ГНСС, инерциальных навигационных систем (INS) и интегрированных навигационных комплексов в контролируемых лабораторных условиях.
• Аэрокосмические испытания. Моделирование сигналов для высокодинамичных объектов: ракет, космических аппаратов, беспилотных летательных аппаратов (БПЛА) на всех этапах полета.
• Сертификация и приемочные испытания. Проверка соответствия навигационного оборудования требованиям международных и отраслевых стандартов, включая испытания на точность позиционирования, скорости и временной синхронизации.
• Исследование устойчивости к помехам и аномалиям. Оценка поведения приемников в условиях воздействия преднамеренных и непреднамеренных помех, при сбоях спутниковой группировки и в сложной многолучевой обстановке.
• Образовательный процесс. Проведение лабораторных работ по спутниковой навигации, изучение принципов работы ГНСС, методов обработки сигналов и алгоритмов определения координат.

Технические характеристики AkmeTech ATGE-9400

Опции AkmeTech ATGE-9400
