Флагманский Rigol DSG836A объединяет диапазон 9 кГц - 3,6 ГГц и полный набор функций модуляции: АМ/ЧМ/ФМ, импульсная и IQ-модуляция. Выходная мощность до +20 дБм с точностью <0,5 дБ. Низкий фазовый шум и высокая стабильность частоты. Стандартные интерфейсы USB/LAN, опция GPIB. Предназначен для самых сложных применений в аэрокосмической, оборонной и телекоммуникационной отраслях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

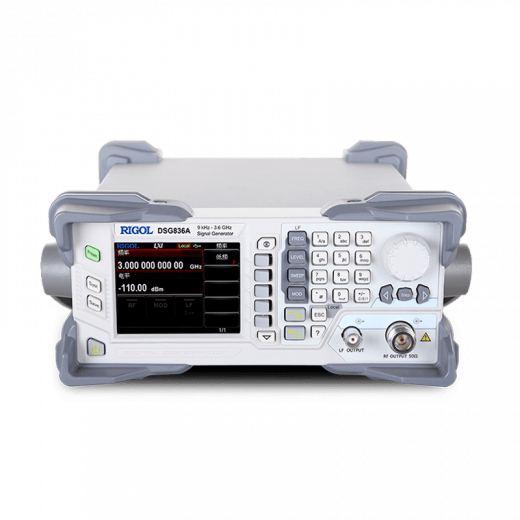

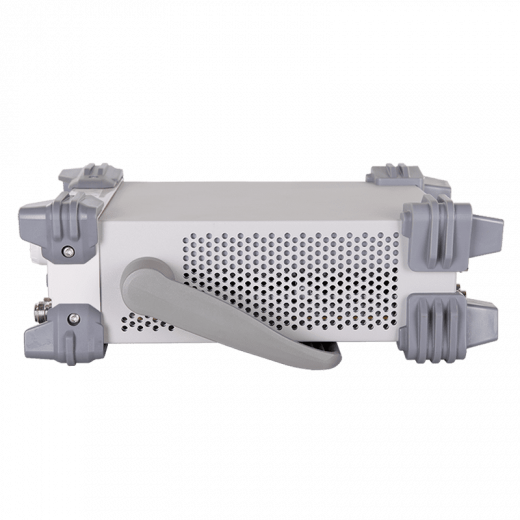

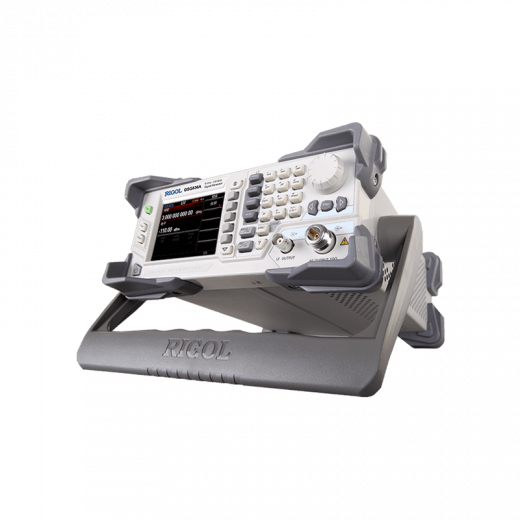

Rigol DSG836A: Флагманский генератор сигналов для сложных задач
Rigol DSG836A представляет собой вершину инженерной мысли в линейке экономичных ВЧ-генераторов Rigol. Эта модель сочетает в себе максимальный частотный диапазон 3,6 ГГц, исключительно низкий фазовый шум и возможность внутренней IQ-модуляции, что делает ее универсальным и мощным инструментом для профессионалов самого высокого уровня. DSG836A создан для решения наиболее сложных задач в области разработки и тестирования, где требуется одновременно и высокая частота, и возможность работы с современными цифровыми сигналами.
Опыт ведущих инженеров аэрокосмической и оборонной отраслей показывает, что для тестирования сложных радиолокационных систем и спутниковой аппаратуры навигации необходим источник сигнала с высочайшей спектральной чистотой и гибкостью формирования. Модель полностью отвечает этим требованиям. Наличие векторной модуляции позволяет имитировать сигналы с сложными видами кодирования, а широкий частотный диапазон — тестировать приемники, работающие вплоть до S-диапазона. Авторитет Rigol и достоверность измерений, обеспечиваемые этим прибором, делают его надежным выбором для критически важных разработок.
Технические характеристики Rigol DSG836A
| Характеристика | Значение |
|---|---|
| Диапазон частот | 9 кГц - 3,6 ГГц |
| Разрешение установки частоты | 0,01 Гц |
| Выходная мощность | +20 дБм |
| Точность установки амплитуды | < 0,5 дБ (тип.) |
| Фазовый шум (1 ГГц, отстройка 20 кГц) | < -112 дБн/Гц (тип.) |
| Виды модуляции | AM, FM, ФМ, Импульсная, IQ |

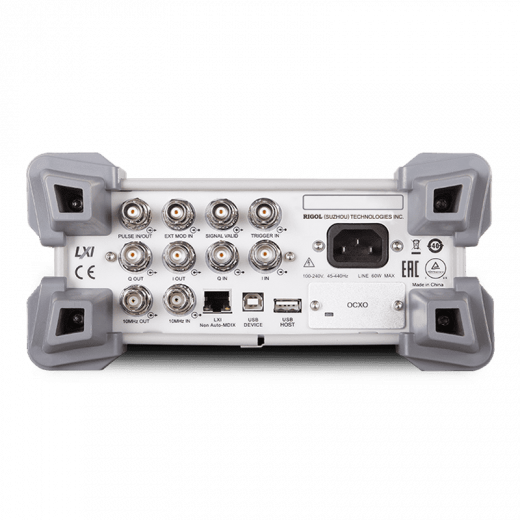

| Интерфейсы | USB (Host & Device), LAN (LXI), опция GPIB |
| Дисплей | 3,5-дюймовый TFT LCD |
| Вес | 4,2 кг |
Области применения Rigol DSG836A
- Тестирование аэрокосмического и оборонного оборудования: Генерация сложных сигналов с импульсной и внутриимпульсной модуляцией для тестирования современных радаров и систем радиоэлектронной борьбы.
- Разработка спутниковой навигации и связи: Формирование тестовых сигналов GPS/ГЛОНАСС, сигналов спутниковой связи в C- и части X-диапазонов, требующих сложной цифровой обработки.
- Исследование перспективных систем беспроводной связи: Генерация сигналов для прототипирования и тестирования оборудования 5G и других стандартов, работающих на несущих частотах до 3,6 ГГц.
- Характеризация сложных СВЧ-компонентов: Измерение параметров усилителей и смесителей с учетом их реакции на сложные цифровые сигналы (ACPR, EVM).
Ключевые особенности и преимущества Rigol DSG836A
- Максимальная функциональность и частотный диапазон: Объединяет лучшие качества линейки: самый широкий диапазон 3,6 ГГц и наличие IQ-модуляции, что делает его единственным прибором, необходимым для решения широкого спектра ВЧ-задач.
- Векторная модуляция для цифровых сигналов: Возможность генерировать сигналы с произвольной квадратурной модуляцией (с помощью ПО Ultra IQ Station) открывает безграничные возможности для тестирования цифровых приемников.
- Превосходные характеристики чистоты спектра: Низкий фазовый шум критически важен при тестировании доплеровских радаров и систем с высоким порядком QAM, обеспечивая реалистичность имитации.
- Быстрая и гибкая импульсная модуляция: Встроенный импульсный генератор с возможностью формирования последовательностей идеально подходит для моделирования сигналов современных радиолокационных станций.
- Высочайшая точность и стабильность: Обеспечивает повторяемость и достоверность результатов даже при самых длительных и сложных тестовых циклах, что критично для НИОКР.
- Полная автоматизация и удаленное управление: Стандартные интерфейсы USB/LAN и поддержка LXI позволяют встраивать DSG836A в сложные автоматизированные измерительные системы.
- Опциональный высокостабильный опорный генератор: Для применений, требующих исключительной частотной стабильности, доступна установка прецизионного опорного генератора (TCXO или OCXO).
Дополнительные опции и аксессуары Rigol DSG836A
| Наименование опции | Описание |
|---|---|
| DSG800-PUG | Генератор импульсных последовательностей для источников радиочастотных сигналов серии DSG800. Включает лицензию DSG800-PUM. |
| DSG800-PUM | Импульсная модуляция для источников радиочастотных сигналов серии DSG800 |
| CB-USBA-USBB-FF-150 | USB-кабель для передачи данных, 150 см |
| CB-BNC-BNC-MM-100 | Коаксиальный кабель BNC, 100 см |
| RM-1-DG1000Z | Комплект для автономной стойки |
| RM-2-DG1000Z | Комплект из двух машинных стеллажей |
| CB-NM-SMAM-75-L-12G | Радиочастотный кабель N(M)-SMA(M) |
| CB-NM-NM-75-L-12G | Радиочастотный кабель N(M)-N(M) |
| ATT03301H | Мощный аттенюатор 30 дБ, максимальная мощность 100 Вт |
| Комплект Радиочастотного Аттенюатора | В комплекте: аттенюатор 6 дБ (1 шт.), аттенюатор 10 дБ (2 шт.) |
| Комплект Радиочастотных Адаптеров | В комплекте: переходник N (F) — N (F) (1 шт.), переходник N (M) — N (M) (1 шт.), переходник N (M) — SMA (F) (2 шт.), переходник N (M) — BNC (F) (2 шт.), переходник SMA (F) — SMA (F) (1 шт.), переходник SMA (M) — SMA (M) (1 шт.), Т-образный переходник BNC (1 шт.), нагрузка SMA 50 Ом (1 шт.), переходник BNC 50 Ом (1 шт.) |
| OCXO-B08 | Вариант с высокостабильной временной базой для источников радиочастотных сигналов серии DSG800 |
