Rigol DSG3136B-IQ сочетает мощный аналоговый генератор до 13,6 ГГц и возможности векторного генератора сигналов с внутренней модуляцией I/Q. Поддержка формирования сигналов с цифровыми видами модуляции (QAM, PSK) и широкой полосой открывает широкие возможности для тестирования современных беспроводных устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

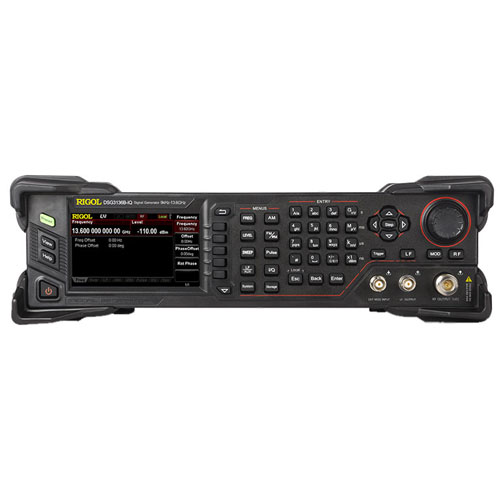

Rigol DSG3136B-IQ Генератор радиочастотных сигналов с векторной модуляцией
Rigol DSG3136B-IQ объединяет в себе мощный аналоговый источник сигналов до 13,6 ГГц и возможности полноценного векторного генератора сигналов. Эта модель серии DSG3000B является идеальным выбором для тестирования современных систем связи, использующих сложные виды цифровой модуляции. Наличие функций внутренней I/Q модуляции с поддержкой форматов QAM, PSK, FSK и MSK позволяет формировать сигналы, максимально приближенные к реальным, работающим в эфире. Высокая частота дискретизации и глубина памяти обеспечивают отличные показатели EVM (ошибка векторного модулятора).
Помимо расширенных возможностей по формированию сигналов, DSG3136B-IQ сохраняет все преимущества базовой модели: исключительно низкий фазовый шум, высокую выходную мощность до +27 дБм и интуитивно понятный интерфейс. В комплекте с генератором поставляется мощное программное обеспечение, которое позволяет с легкостью создавать и редактировать waveforms для самых разных коммуникационных стандартов. Это универсальное решение для разработчиков базовых станций, приемников и модулей связи, работающих в широком диапазоне частот.
Технические характеристики Rigol DSG3136B-IQ
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 9 кГц — 13,6 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон выходной мощности | -110 дБм — +27 дБм |
| Фазовый шум (SSB) @1 ГГц, 20 кГц | < -116 дБн/Гц (тип.) |
| Типы модуляции (стандарт) | AM, FM, ΦM, Импульсная, I/Q |
| Полоса модуляции I/Q (внутренняя) | до 60 МГц |
| Поддерживаемые виды цифровой модуляции | QAM, ASK, PSK, FSK, MSK |
| EVM (тип.) | < 0,7% (внутренняя I/Q) |
| Глубина памяти (I/Q) | 256 Мвыборок |
| Коэффициент подавления несущей (I/Q) | < -40 дБн (тип.) |
| Дисплей | Цветной ЖК, 4,3 дюйма |
| Интерфейсы связи | LAN, USB Host/Device, Опционально GPIB |
Области применения Rigol DSG3136B-IQ
- Тестирование приемников и передатчиков беспроводной связи: Генерация сигналов стандартов Wi-Fi, Bluetooth, GSM, WCDMA и других для проверки чувствительности, избирательности и помехоустойчивости устройств. Широкий частотный диапазон до 13,6 ГГц охватывает как традиционные, так и новые частотные диапазоны (5 ГГц Wi-Fi, некоторые спутниковые диапазоны).
- Разработка компонентов для SDR: Создание тестовых сигналов со сложной модуляцией для отладки и верификации программно-определяемых радиосистем на всех этапах разработки.
- Производство модулей связи: Быстрая и точная настройка и проверка параметров выходных каскадов, модуляторов и целых трансиверов в условиях серийного производства благодаря высокой скорости установки частоты и отличным спектральным характеристикам.
- Тестирование радарных систем с когерентной обработкой: Формирование сложных зондирующих импульсов с внутриимпульсной модуляцией (например, линейная частотная модуляция - LFM) для проверки характеристик современных радаров.
Ключевые особенности модели Rigol DSG3136B-IQ
- Расширенный частотный диапазон и векторные возможности: Сочетание высокой несущей частоты 13,6 ГГц и полноценного внутреннего I/Q модулятора открывает уникальные возможности для генерации современных цифровых сигналов в верхней части спектра.
- Внутренняя I/Q модуляция с полосой до 60 МГц: Позволяет формировать сигналы с высокой скоростью передачи данных, необходимые для тестирования современного телекоммуникационного оборудования.
- Низкое значение EVM: Высокая точность воспроизведения векторных сигналов гарантирует, что искажения, вносимые генератором, будут пренебрежимо малы, и тестируется именно устройство, а не измерительный прибор.
- Поддержка множества форматов цифровой модуляции: Встроенные возможности генерации сигналов QAM, PSK, FSK и других типов покрывают широкий спектр задач от базовых исследований до тестирования сложных телекоммуникационных протоколов.
- Программное обеспечение Ultra IQ Station: Мощный и удобный инструмент для создания, редактирования и управления векторными сигналами. Позволяет импортировать стандартные waveforms или создавать собственные, задавая символы, фильтры и параметры модуляции вручную.
- Низкий фазовый шум и высокая выходная мощность: Как и в базовой модели, эти характеристики сохраняются, делая прибор одинаково эффективным как для аналоговых, так и для цифровых применений.
- Гибкость в выборе источников модуляции: I/Q модуляция может работать как от внутреннего генератора, так и от внешних I/Q сигналов, подаваемых через соответствующие разъемы, что расширяет возможности по созданию сигналов произвольной формы.
Дополнительные опции и аксессуары Rigol DSG3136B-IQ
| Наименование опции | Описание |
|---|---|
| DSG3000B-PUG | Генератор импульсных последовательностей DSG3000B |
| CB-USBA-USBB-FF-150 | USB-кабель для передачи данных, 150 см |
| CB-BNC-BNC-MM-100 | Коаксиальный кабель BNC, 100 см |
| USB-GPIB | Адаптер USB-GPIB |
| CB-NM-SMAM-75-L-12G | Радиочастотный кабель N(M)-SMA(M) |
| CB-NM-NM-75-L-12G | Радиочастотный кабель N(M)-N(M) |
| ATT03301H | Мощный аттенюатор 30 дБ, максимальная мощность 100 Вт |
| Комплект Радиочастотного Аттенюатора | В комплекте: аттенюатор 6 дБ (1 шт.), аттенюатор 10 дБ (2 шт.) |
| Комплект Радиочастотных Адаптеров | В комплекте: переходник N (F) — N (F) (1 шт.), переходник N (M) — N (M) (1 шт.), переходник N (M) — SMA (F) (2 шт.), переходник N (M) — BNC (F) (2 шт.), переходник SMA (F) — SMA (F) (1 шт.), переходник SMA (M) — SMA (M) (1 шт.), Т-образный переходник BNC (1 шт.), нагрузка SMA 50 Ом (1 шт.), переходник BNC 50 Ом (1 шт.) |
