Генератор Rigol DSG3065B-IQ предназначен для работы в диапазоне до 6,5 ГГц. Наличие функций векторной модуляции сигнала и высокостабильного опорного генератора позволяет использовать его для решения широкого круга задач — от настройки узкополосных фильтров до генерации сложных сигналов с QPSK модуляцией в телекоммуникационном оборудовании.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

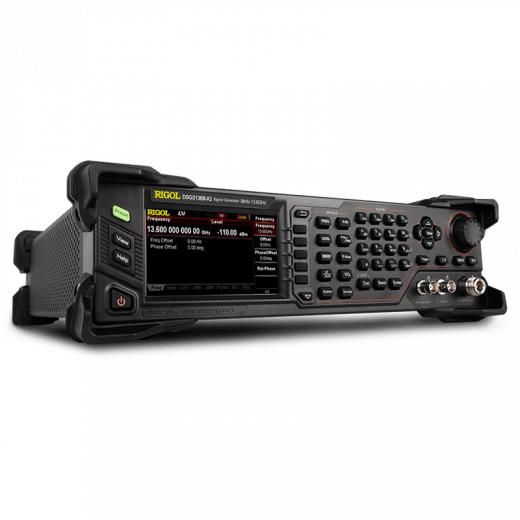

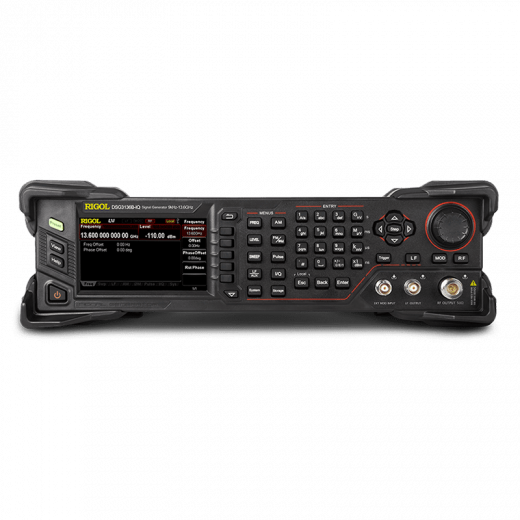

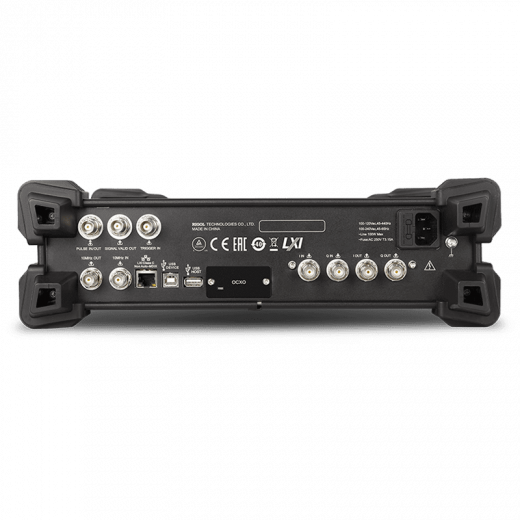

Rigol DSG3065B-IQ Генератор радиочастотных сигналов с векторной модуляцией
Rigol DSG3065B-IQ — это высокопроизводительный векторный генератор сигналов, оптимизированный для работы в популярном диапазоне частот до 6,5 ГГц. Он идеально подходит для тестирования подавляющего большинства современных беспроводных устройств, работающих в диапазонах GSM, 3G, 4G/LTE, ISM (2.4 ГГц, 5 ГГц) и многих других. Благодаря встроенному I/Q модулятору, прибор позволяет генерировать сигналы с цифровыми видами модуляции, такими как QPSK, 16QAM, 64QAM, обеспечивая при этом превосходные характеристики ошибки модуляции (EVM).
Как и все представители серии DSG3000B, модель DSG3065B-IQ отличается высокой чистотой спектра (фазовый шум <-116 дБн/Гц) и мощным выходом до +27 дБм, что исключает необходимость во внешних усилителях во многих тестовых сценариях. Управление прибором осуществляется через удобный цветной дисплей, а стандартные интерфейсы LAN и USB гарантируют простую интеграцию в автоматизированные системы. Это оптимальное решение для R&D отделов, сервисных центров и производственных линий, работающих с беспроводной техникой.
Технические характеристики Rigol DSG3065B-IQ
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 9 кГц — 6,5 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон выходной мощности | -110 дБм — +27 дБм |
| Разрешение по мощности | 0,01 дБ |
| Фазовый шум (SSB) @1 ГГц, 20 кГц | < -116 дБн/Гц (тип.) |
| Типы модуляции (стандарт) | AM, FM, ΦM, Импульсная, I/Q |
| Полоса модуляции I/Q (внутренняя) | до 60 МГц |
| Поддерживаемые виды цифровой модуляции | QAM, ASK, PSK, FSK, MSK |
| EVM (тип.) | < 0,7% (внутренняя I/Q) |
| Глубина памяти (I/Q) | 256 Мвыборок |
| Коэффициент подавления несущей (I/Q) | < -40 дБн (тип.) |
| Интерфейсы связи | LAN, USB Host/Device, Опционально GPIB |
Области применения Rigol DSG3065B-IQ
- Тестирование Wi-Fi и IoT устройств: Формирование сигналов стандартов 802.11a/b/g/n/ac (на частотах 2,4 и 5 ГГц), а также сигналов для тестирования модулей Bluetooth, ZigBee, LoRa и других протоколов интернета вещей.
- Разработка и производство оборудования сотовой связи: Генерация тестовых сигналов для проверки работы приемопередатчиков 2G/3G/4G/LTE в диапазонах частот до 6 ГГц. Возможность создания сигналов с различными схемами модуляции и кодирования.
- Образовательный процесс в университетах и колледжах: Изучение принципов аналоговой и цифровой модуляции, анализ спектра, исследование характеристик радиотрактов. Интуитивный интерфейс и наличие ПО Ultra IQ Station делают процесс обучения наглядным и эффективным.
- Сервисное обслуживание и ремонт: Проверка и настройка различных радиопередающих устройств: от беспроводных микрофонов и радиостанций до профессионального телекоммуникационного оборудования.
Ключевые особенности модели Rigol DSG3065B-IQ
- Оптимальный частотный диапазон до 6,5 ГГц: Покрывает все основные гражданские и промышленные диапазоны связи, являясь наиболее востребованным в коммерческих применениях и образовании.
- Полноценный векторный генератор сигналов (IQ): Превращает прибор из простого источника синусоиды в мощный инструмент для тестирования современных цифровых систем связи с поддержкой сложных видов модуляции.
- Исключительная чистота сигнала: Фазовый шум менее -116 дБн/Гц гарантирует минимальные искажения при передаче как простых аналоговых, так и сложных цифровых сигналов.
- Высокая мощность на выходе (+27 дБм): Позволяет напрямую тестировать усилители мощности на сжатие и нелинейность, а также подключаться к устройствам с высокими требованиями к уровню входного сигнала.
- Простота создания сложных сигналов: В комплекте с генератором поставляется ПО Ultra IQ Station, которое позволяет быстро формировать сигналы под любой стандарт связи, задавая необходимые параметры в графическом интерфейсе.
- Низкая стоимость владения: Благодаря высокой надежности и отсутствию необходимости в частой калибровке (рекомендуемый межповерочный интервал составляет 1 год), прибор экономически выгоден для любого предприятия.
- Гибкость и возможность модернизации: Наличие опций (OCXO, GPIB, генератор импульсных последовательностей) позволяет расширять функционал прибора по мере возникновения новых задач.
Дополнительные опции и аксессуары Rigol DSG3065B-IQ
| Наименование опции | Описание |
|---|---|
| DSG3000B-PUG | Генератор импульсных последовательностей DSG3000B |
| CB-USBA-USBB-FF-150 | USB-кабель для передачи данных, 150 см |
| CB-BNC-BNC-MM-100 | Коаксиальный кабель BNC, 100 см |
| USB-GPIB | Адаптер USB-GPIB |
| CB-NM-SMAM-75-L-12G | Радиочастотный кабель N(M)-SMA(M) |
| CB-NM-NM-75-L-12G | Радиочастотный кабель N(M)-N(M) |
| ATT03301H | Мощный аттенюатор 30 дБ, максимальная мощность 100 Вт |
| Комплект Радиочастотного Аттенюатора | В комплекте: аттенюатор 6 дБ (1 шт.), аттенюатор 10 дБ (2 шт.) |
| Комплект Радиочастотных Адаптеров | В комплекте: переходник N (F) — N (F) (1 шт.), переходник N (M) — N (M) (1 шт.), переходник N (M) — SMA (F) (2 шт.), переходник N (M) — BNC (F) (2 шт.), переходник SMA (F) — SMA (F) (1 шт.), переходник SMA (M) — SMA (M) (1 шт.), Т-образный переходник BNC (1 шт.), нагрузка SMA 50 Ом (1 шт.), переходник BNC 50 Ом (1 шт.) |
