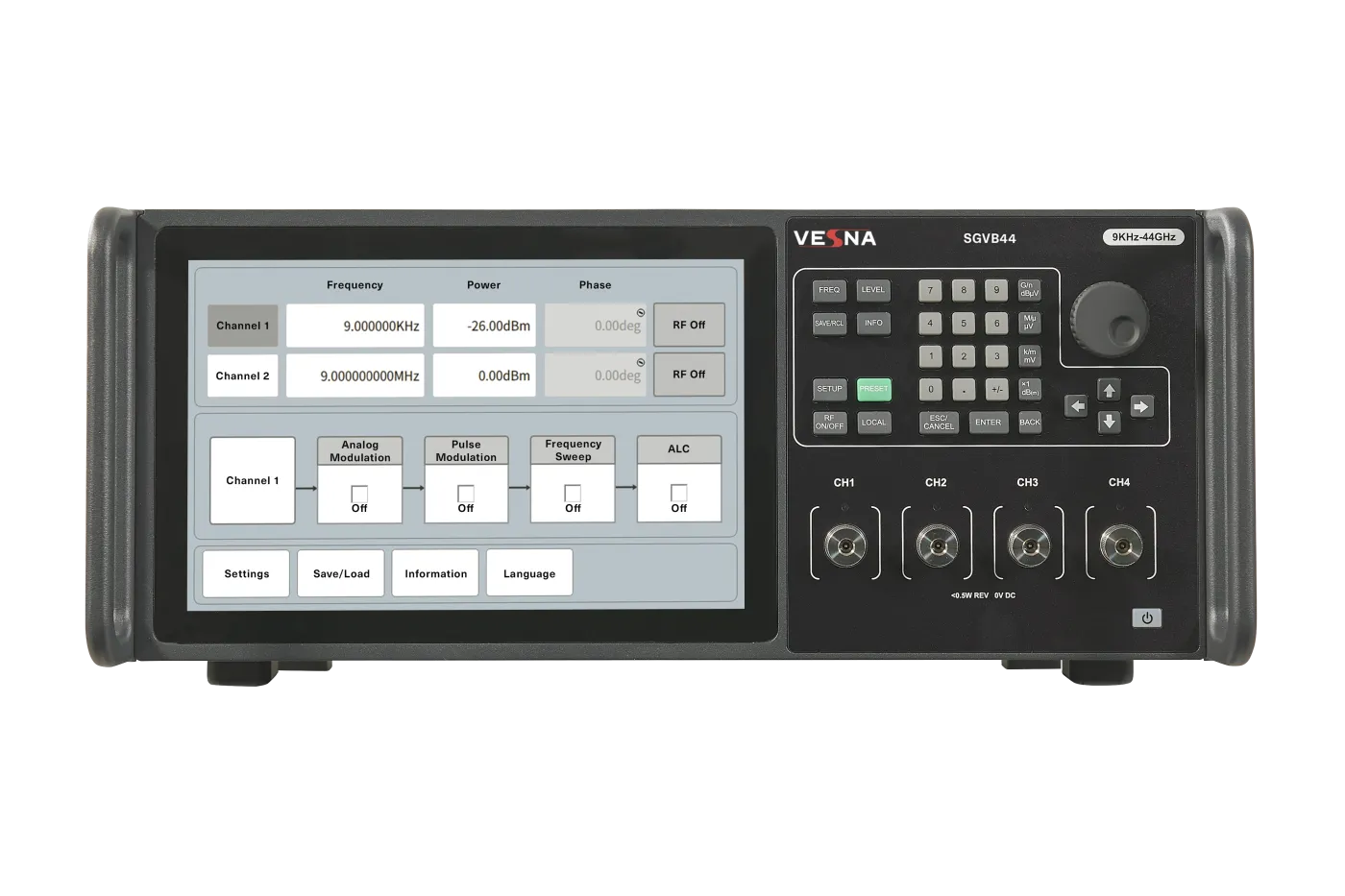

Vesna SGVB44 — аналоговый генератор сигналов (9 кГц – 44 ГГц). Флагманский прибор с низким фазовым шумом -140 дБн/Гц, отстройка 10 кГц и широким диапазоном уровня (+17 дБм). Идеален для радиолокации, спутниковой связи, СВЧ-компонентов в миллиметровом диапазоне.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna SGVB44: Высокий уровень спектральной частоты для радиолокации, спутниковой связи, СВЧ-компонентов.
Vesna SGVB44 — аналоговый генератор сигналов, 9 кГц – 44 ГГц, фазовый шум –140 дБн/Гц @10 кГц, выходная мощность от –130 до +17 дБм, погрешность уровня ±1.0 дБ. Поддерживает импульсную модуляцию (фронт ≤40 нс, подавление ≥50 дБ). Управление — через LAN и USB. Предназначен для метрологии, калибровки, радиолокации и СВЧ-компонентов до 44 ГГц.
Преимущества Vesna SGVB44
Ключевые технические характеристики и конструктивные особенности Vesna SGVB44 обеспечивают его высокую эффективность в миллиметровом диапазоне:
- Широчайший частотный диапазон: Генератор SGVB44 работает в диапазоне от 9 кГц до 44 ГГц. Этот диапазон покрывает все критически важные СВЧ-приложения и частоты mmWave.
- Исключительно низкий фазовый шум -140 дБн/Гц SGVB44 — ключевое преимущество, обеспечивающее высокую спектральную чистоту выходного сигнала. Это необходимо для точных метрологических измерений и тестирования высокоскоростных систем.
- Высокая точность выходного уровня: Выходная мощность Vesna SGVB44 регулируется встроенным прецизионным аттенюатором с погрешностью ±1.0 дБ. Динамический диапазон выходного уровня SGVB44 составляет типовое значение от -130 дБм (децибел-милливатт) до +17 дБм.
- Импульсная модуляция: Прибор Vesna SGVB44 поддерживает высокоскоростную импульсную модуляцию (ИМ) с быстрыми фронтами нарастания и спада, что требуется для тестирования РЛС (радиолокационных станций) и систем РЭБ.
- Архитектура СВЧ-синтеза: Для диапазона до 44 ГГц SGVB44 использует дополнительный перенос частоты, что обеспечивает сохранение высоких метрологических характеристик.
- Высокая стабильность частоты: Источником опорной частоты для синтезатора высокой частоты SGVB44 служит высокостабильный кварцевый генератор с частотой 10 МГц.
- Интерфейсы: Управление SGVB44 осуществляется через стандартные промышленные интерфейсы, такие как ЛВС (Локальная вычислительная сеть) и USB (Универсальная последовательная шина) для интеграции в АСИ (Автоматизированные системы измерений).
Область применения Vesna SGVB44
Аналоговый генератор сигналов Vesna SGVB44 предназначен для использования в следующих ключевых областях:
- Тестирование приемных трактов СВЧ: Используется для подачи высококачественного эталонного сигнала для определения чувствительности, избирательности и динамического диапазона СВЧ-приемников и систем, работающих в диапазоне до 44 ГГц.
- Метрология и калибровка: Применение SGVB44 в качестве стабильного источника сигнала при поверке и калибровке других измерительных средств, включая анализаторы спектра и сигналов и измерители мощности.
- Радиолокация и космическая связь: Формирование прецизионных сигналов с импульсной модуляцией для тестирования и эмуляции каналов, включая системы РЭБ.
- Разработка СВЧ-компонентов: Формирование тестовых сигналов для верификации линейности и шума РЧ/СВЧ-компонентов и модулей до 44 ГГц.
Комплектация Vesna SGVB44
Стандартный комплект поставки генератора SGVB44 обеспечивает его немедленную готовность к профессиональной работе:
- Основной измерительный блок Vesna SGVB44.
- Кабель питания.
- Руководство по эксплуатации и программное обеспечение для управления.
- Кабели для связи с внешними устройствами, включая ЛВС и USB, для дистанционного управления.
Технические характеристики Vesna SGVB44
| Наименование характеристики | Описание |
|---|---|
| Класс генератора | ** |
| Тип генератора | аналоговый |
| Исполнение | лабораторный |
| Количество каналов | 1/2/3/4 |
| Нижняя частота | 9 кГц |
| Верхняя частота | 44 ГГц |
| Полоса ВЧ модуляции | - |
| Минимальная выходная мощность на 1 ГГц | -130 дБмВт |
| Максимальная выходная мощность на 1 ГГц | +17 дБмВт |
| Погрешность установки уровня на 1 ГГц | ±1.0 дБ |
|
Однополосный фазовый шум на 1 ГГц, отстройка 10 кГц |
-140 дБн/Гц |
| Гармонические составляющие на 1 ГГц | -55 дБн |
| Негармонические составляющие на 1 ГГц | -80 дБн |
| Габаритные размеры (Ш×Г×В) | 420х450х88 мм |
| Масса | 10 кг |
Опции Vesna SGVB44
